高速杯体加工自动化生产设备结构

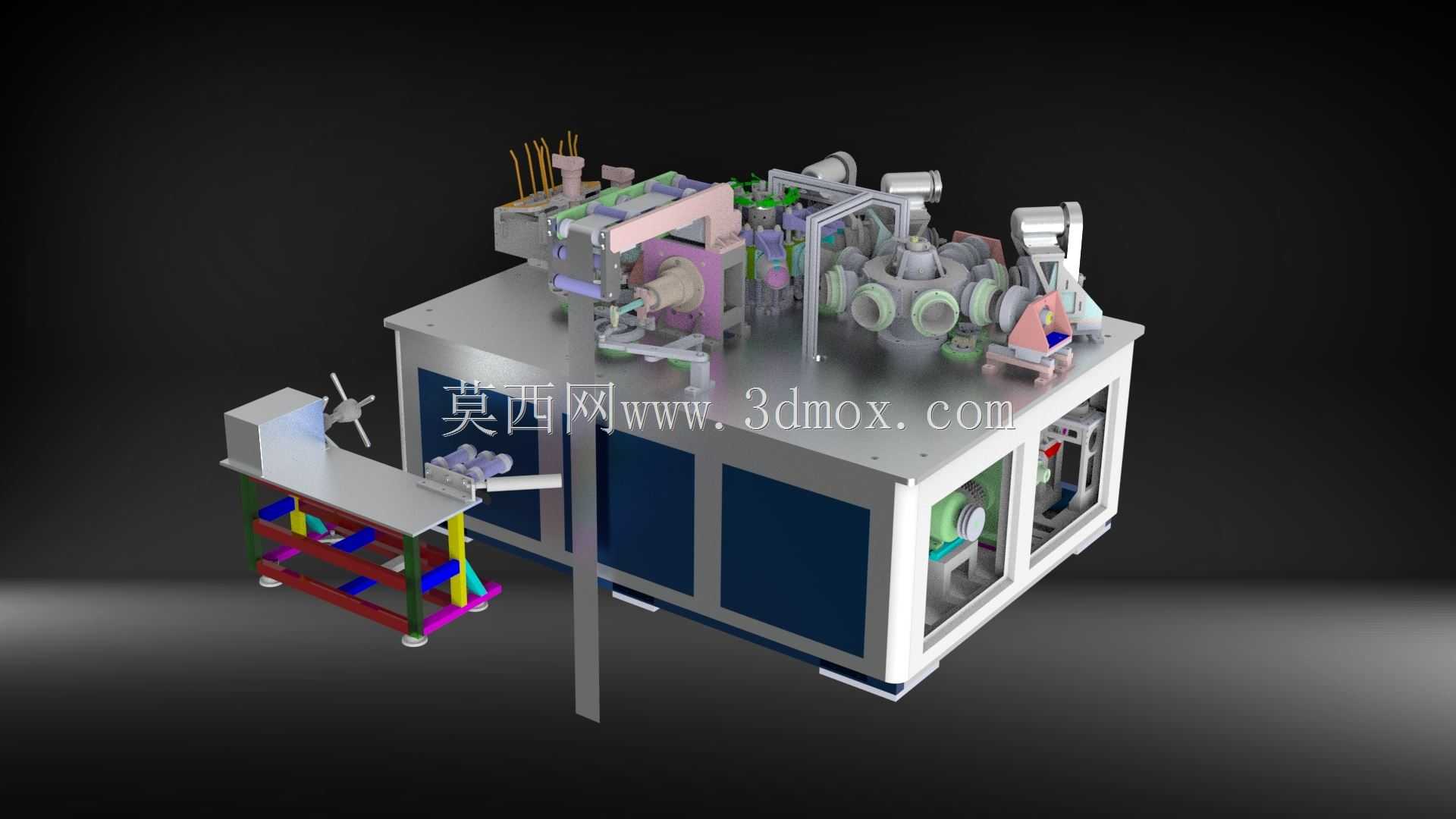

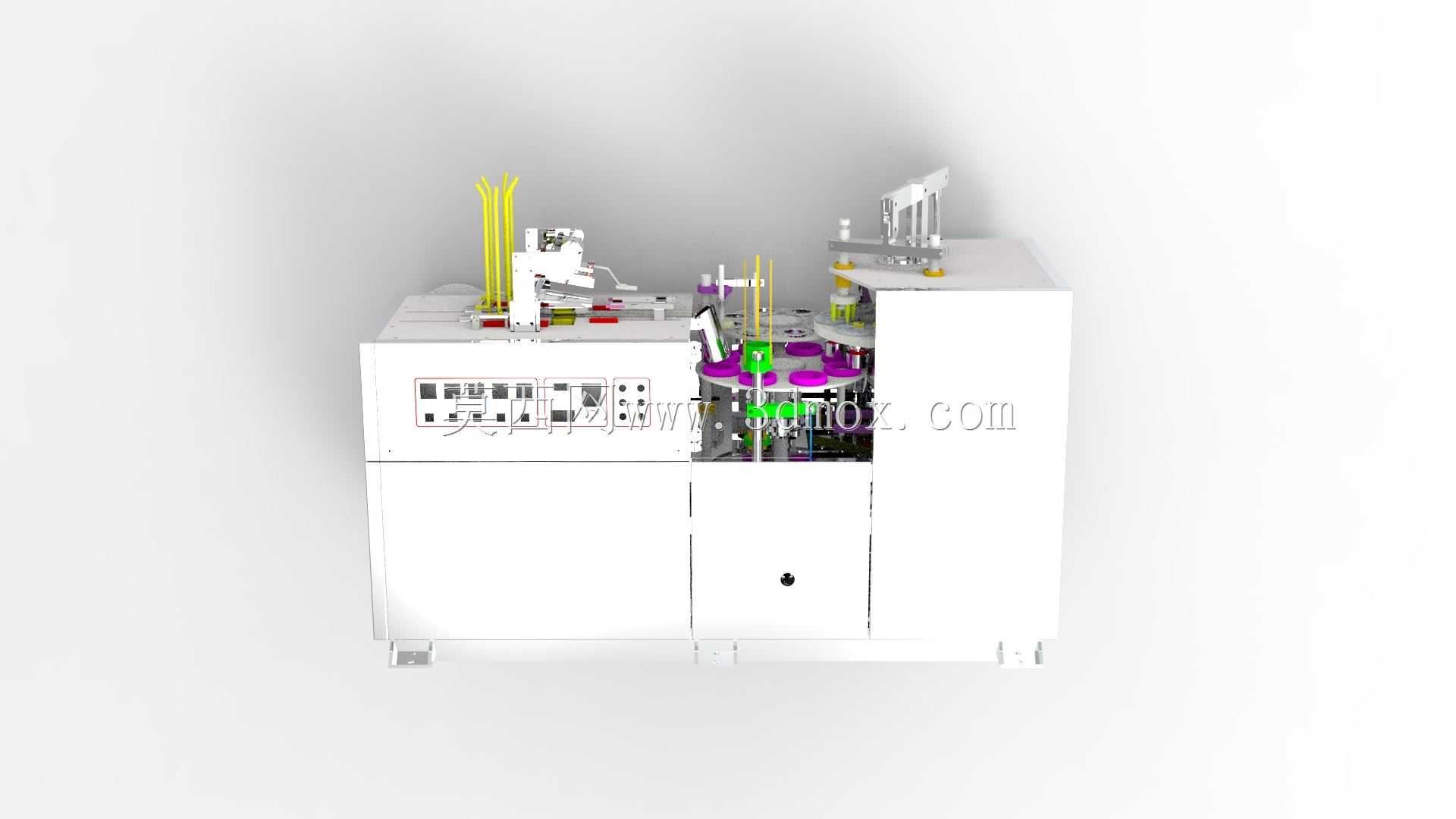

　　这套设备主要面向一次性杯具、小型包装杯类制品的后段加工工序场景，适配食品包装、日用品注塑配套车间的产线衔接需求，可独立完成杯体的上料、多工位同步加工、检测、出料全流程作业，替代传统单工序人工上下料的零散作业模式，大幅降低杯类制品加工过程中的人工转运成本与碰刮伤不良率。从整体布局来看，设备采用柜体式机架作为承载主体，底部设置可调脚杯适配车间不平整地面，机架内部预留电气元件、气动阀组、传动机构的安装空间，柜体门板采用快拆式结构，方便日常维护时快速触及内部管线与组件，机架上表面作为作业平台，所有加工执行机构均布置在平台上方，平台边缘预留安全光栅的安装位，可直接对接车间安全防护体系。设备核心执行端采用多工位转盘式布局，

　　转盘沿圆周方向均匀布置多组杯体定位夹具，每个夹具对应一个加工工位，可同步完成杯体的烫印、冲孔、检测、除尘等不同工序作业，转盘采用间歇式分度传动，定位精度可满足薄壁杯体的加工公差要求，避免工位偏移导致的加工不良。上料端采用独立的接驳台结构，接驳台高度可根据前端注塑机或者输送带的出料高度做适配调整，台面上设置导向滑槽与分料机构，可将堆叠或者散乱输送的杯体逐个分离，精准送入转盘的进料工位夹具内，接驳台下方采用铝型材框架搭建，搭配可调节支撑脚，无需额外做地基固定即可完成安装对接。各加工工位的执行模组采用模块化设计，每个加工单元可根据实际工艺需求做快速更换，比如烫印工位可更换不同规格的烫印头适配不同杯型的图案印刷需求，

　　冲孔工位可更换冲头规格适配不同孔径的加工要求，模组与机架平台之间采用定位销加螺栓的固定方式，更换模组时无需重新做整体校准，缩短换型调试的时间。设备的管线布置采用拖链内置走线方式，所有气管、线缆均沿机架内部线槽与拖链排布，避免外露管线被运动部件剐蹭，同时减少车间粉尘对管线的侵蚀，设备侧面预留气源与电源接口，安装时仅需对接车间统一的压缩空气气源与供电回路即可完成调试，无需额外布置复杂的外接管线。出料端设置成品导槽，加工完成的杯体随转盘转动到出料工位后，由顶出机构将杯体从夹具内顶出，沿导槽滑入下方的成品收集箱或者对接后端输送带，导槽角度可根据出料高度做调整，避免杯体滑落过程中出现磕碰变形。
