多工位物料移送整理自动化输送机构

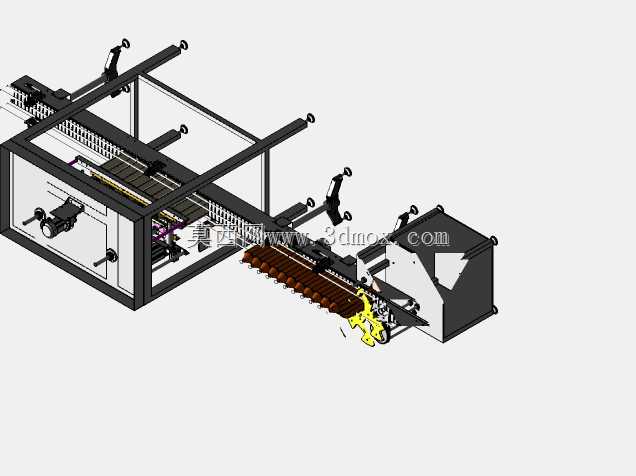

　　这套机构主要面向快消品包装、小型零部件加工产线的工位衔接场景，解决不同工序间物料有序移送、姿态调整的实际需求，可直接对接上游理料工位与下游装盒、封装工位，替代传统人工摆料的重复作业，适配长条状、规则块状物料的连续输送作业。从结构设计来看，整体采用框架式铝型材搭建主体承载结构，兼顾安装调试的便捷性与长期运行的结构刚性，左侧的直线输送模组采用同步带传动方案，搭配可调节的侧边导向挡条，能够根据物料的实际宽度快速调整导向间距，无需更换核心结构件即可适配多规格物料的输送需求。末端的分料拨轮机构采用异形拨叉设计，拨叉轮廓根据物料的外形做了仿形处理，能够在物料输送至末端时精准卡持物料，按照固定节拍将物料逐份移送至下一工位的承接位，避免物料堆叠、

　　卡滞的问题。机构上配置的多组可调式压料组件，采用弹簧压头结构，可根据物料的厚度调整压合高度，在输送过程中对物料施加稳定的轻压力，避免高速输送时物料出现跳位、偏移的情况，保证移送位置的重复精度。设计过程中充分考虑了产线的安装边界，整体横向延伸的输送臂可根据现场工位间距调整伸出长度，驱动单元集中布置在主体箱体内部，既减少了外部走线的安全隐患，也压缩了设备的整体占地空间，主体箱体预留了标准的安装脚座孔位，可直接固定在产线的型材台架上，也可搭配可调脚杯做独立落地安装。在功能实现上，这套机构可根据产线节拍调整输送速度与拨轮的转动频率，适配不同产能的产线需求，各运动副均采用免维护的直线轴承与自润滑衬套，降低长期运行的维护成本，

　　导向挡条与物料接触的面做了圆角抛光处理，避免刮伤物料表面，尤其适合对外观要求较高的成品件输送作业。从建模细节来看，所有运动部件的装配间隙都按照实际加工公差做了预留，同步带的张紧结构设计在模组端部，无需拆解主体结构即可快速完成张紧调整，拨轮组件采用快拆式安装结构，更换不同规格的拨叉即可适配不同外形的物料，大幅提升了机构的通用适配性。
