齿轮传动托纳直线输送承载机构

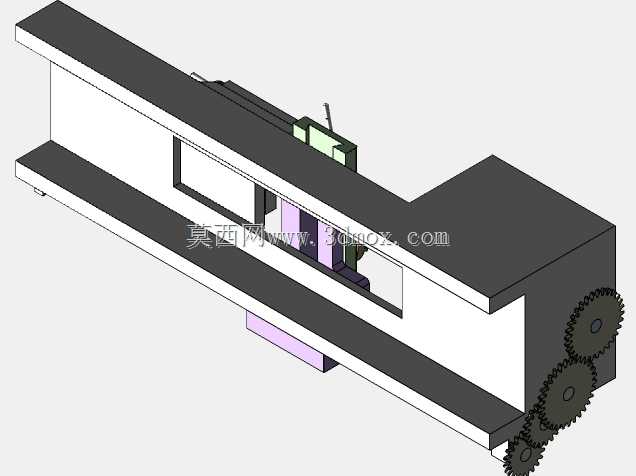

　　这套结构的设计初衷是解决窄幅空间内长行程直线输送的承载与传动同步问题，常见于轻工生产线的工件跨工位转运、小型仓储系统的料盒水平移送场景，区别于常规皮带输送，该结构采用刚性架体搭配齿轮传动，能承受更大的偏载载荷，不会出现皮带打滑、长期使用伸长松弛的问题。从结构布局来看，主体采用双层平行梁架作为承载基体，上下梁之间预留的安装空间用于布置滑动副与传动组件，梁体采用箱型截面设计，在控制整体重量的同时保证足够的抗弯刚度，避免长行程下梁体中部下挠影响运动精度。端部的齿轮组采用多级啮合排布，将动力输入轴的扭矩逐级传递到与滑动架连接的传动齿条上，齿轮模数选取时兼顾了传动平稳性与承载能力，齿侧预留合理间隙避免安装误差导致的卡滞，

　　齿轮组外侧预留了护罩安装位，实际投产时可加装钣金护罩防止生产过程中的碎屑、灰尘落入啮合区域，降低磨损速率。滑动组件布置在双层梁的内侧接触面，采用面接触式滑动导向而非线性导轨，一方面降低了加工与装配精度要求，在普通机加工条件下就能实现顺畅滑动，另一方面在多尘、有少量切削液飞溅的车间环境下适应性更强，不会因为异物进入导轨滚道导致运动卡阻。设计过程中特意将驱动端布置在架体的端部而非中部，减少了架体中部的结构开孔，保证梁体的整体强度，同时驱动端的安装座采用可调式结构，可通过调整螺栓改变齿轮与齿条的啮合中心距，补偿长期使用后的齿面磨损量，延长整套机构的使用寿命。安装边界方面，架体的底部预留了标准化的安装孔位，

　　可直接通过螺栓固定在生产线的型材支架或者混凝土基座上，不需要额外加工过渡连接板，滑动架的顶面预留了T型槽安装位，可根据实际输送的工件类型加装载具、夹具或者推块，适配不同规格工件的输送需求。滑动行程可根据实际生产线的工位间距调整梁体长度，齿轮组的传动比可匹配不同的驱动电机转速，实现0.1m/s到0.5m/s范围内的输送速度调节，满足不同生产节拍的使用要求。结构上没有采用复杂的定制化零件，大部分梁体可采用标准型材切割加工，齿轮、紧固件均采用标准件，降低了加工成本与后期维护的备件难度，日常维护仅需要定期在齿轮啮合面与滑动接触面加注润滑脂即可，不需要复杂的保养流程。
