单排滚子链传动链轮结构设计

　　链轮作为链传动系统的核心啮合部件，广泛应用于各类需要精准动力传输、对传动比稳定性有要求的工业场景中，从农业收获机械的输送机构、轻工包装线的步进传动单元，到矿山输送设备的重载牵引结构、摩托车等代步设备的动力传递路径，都能见到这类零件的实际应用。和齿轮传动相比，链轮搭配滚子链的传动形式能适应更宽泛的中心距安装需求，在多尘、有少量油污、环境温度波动较大的工况下，依然能保持稳定的传动效率，不会像带传动那样出现长时间使用后的打滑丢转问题，也不会像齿轮啮合那样对两轴的平行度、中心距公差有过于严苛的要求，非常适合中低速、大扭矩的动力传输场景。

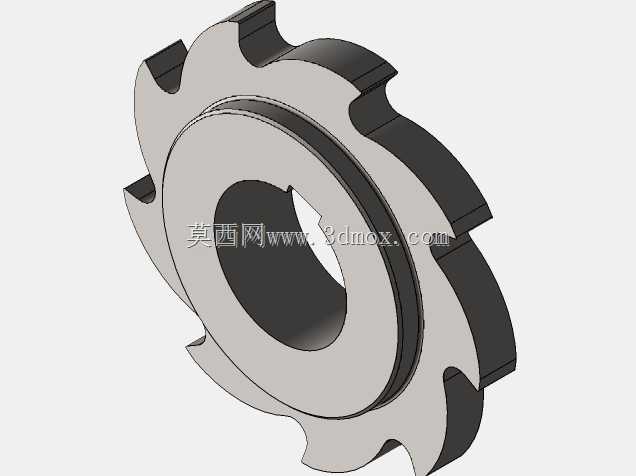

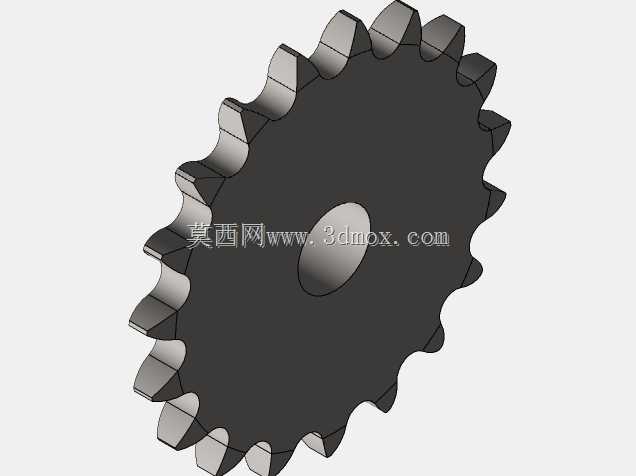

　　这款链轮采用单排齿结构设计，齿廓曲线经过优化，能和标准滚子链的链节滚子实现顺畅啮合，齿侧间隙控制在合理区间，既可以避免啮合过程中出现卡滞、跳齿的问题，也能减少链节进出啮合时的冲击磨损，延长整套传动副的使用寿命。轮体整体采用盘式结构，中心设置的安装轴孔可根据配套轴径做键槽、顶丝孔等适配加工，能满足不同安装方式的固定需求，轮缘到齿根的厚度经过强度校核，可承受对应规格链条传递的额定扭矩，不会在重载启动、瞬时冲击载荷下出现齿根断裂、轮体变形的问题。

　　在设计这类链轮时，首先要匹配对应链条的节距、滚子直径参数，确定齿顶圆、齿根圆、分度圆的基础尺寸，再根据传动功率、运行转速确定合理的齿数——齿数过少会导致传动过程中动载荷增大，链条磨损速度加快，齿数过多则容易在链条磨损后出现跳齿脱链的问题。同时要考虑安装边界的限制：轮体的外径尺寸不能和周边的护罩、机架结构产生运动干涉，中心轴孔的长度要和配套轴的安装段长度匹配，键槽的位置、深度要符合传动扭矩的强度要求，轮体的端面跳动、径向跳动公差要控制在标准范围内，避免运行过程中出现链条偏磨、异响抖动的问题。实际装配时，还要保证配对的两个链轮端面处于同一平面，两轴保持平行，张紧度调整到合理区间，才能让整套链传动系统长期稳定运行。
