正交传动螺旋锥齿轮箱结构设计

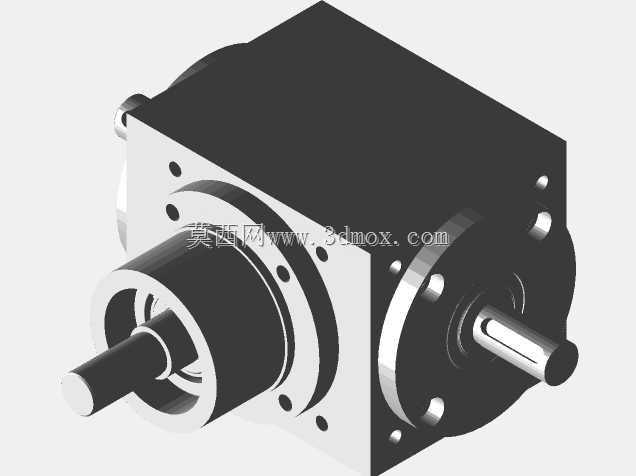

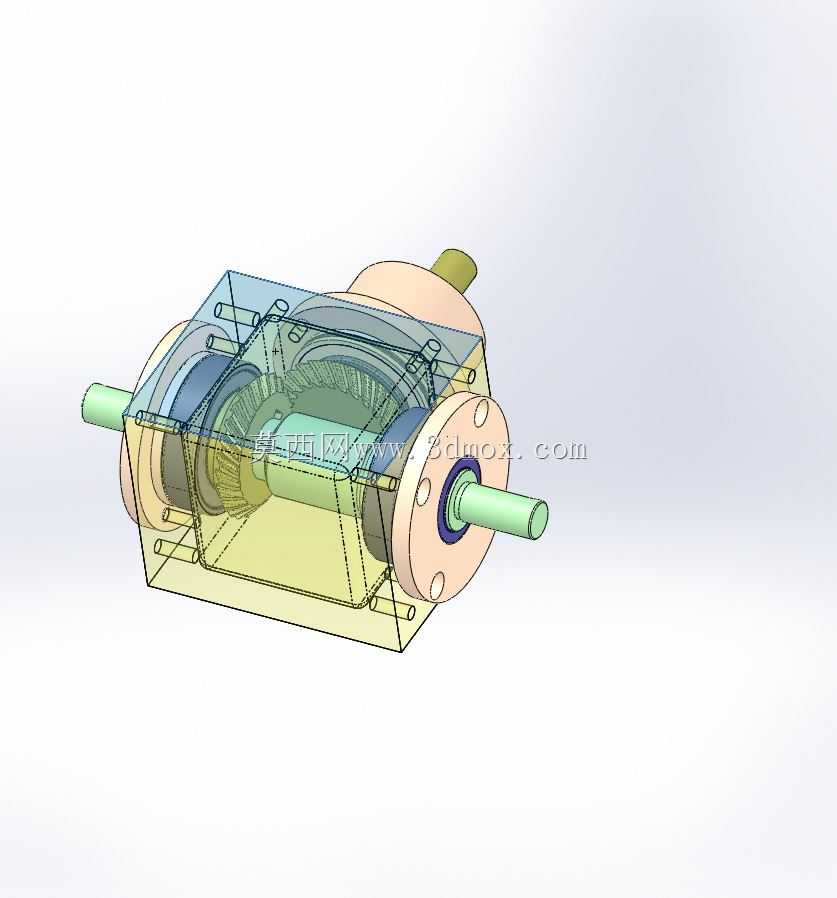

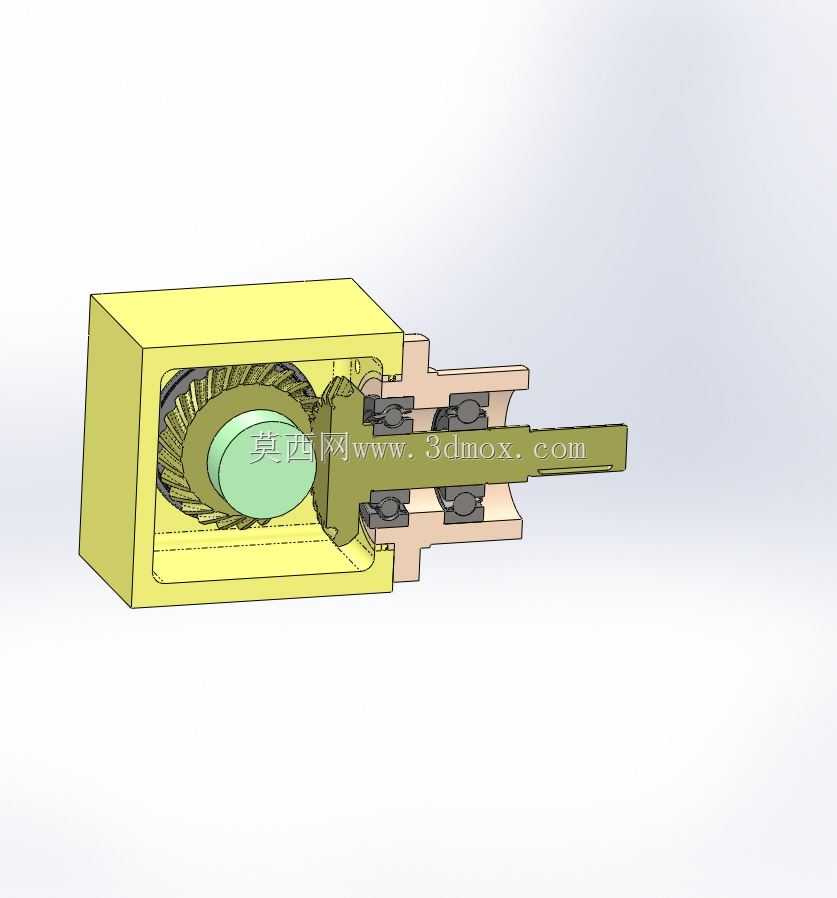

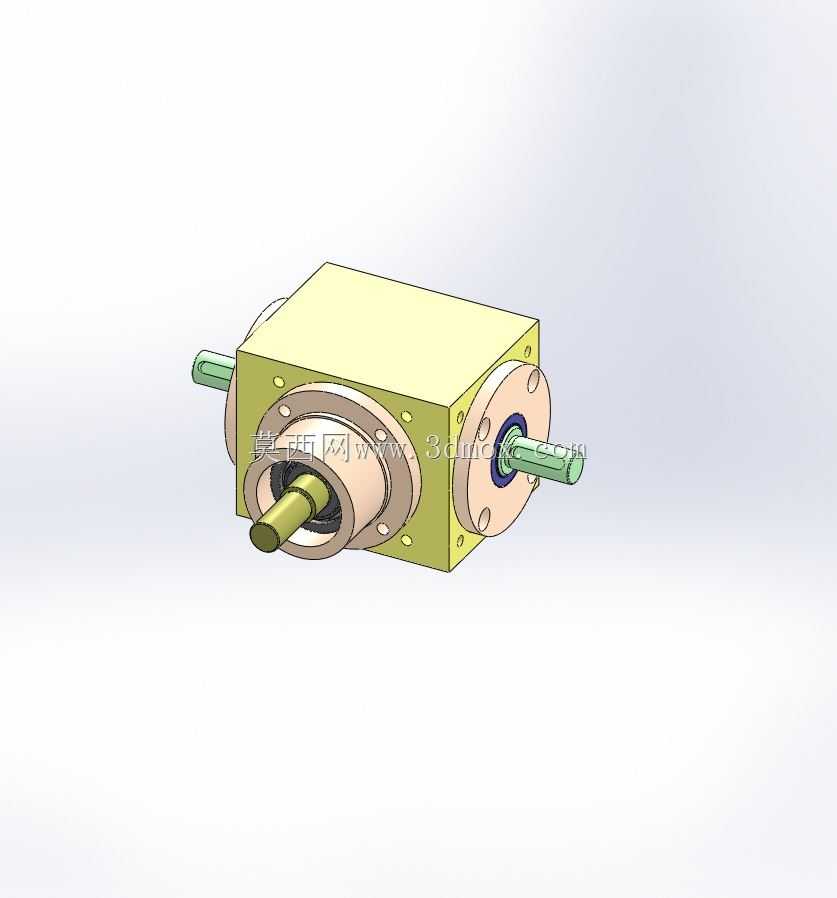

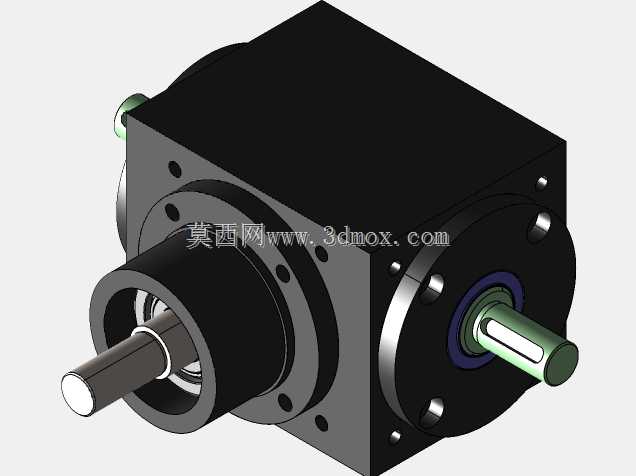

　　这款螺旋锥齿轮箱主要用于实现两相交轴之间的动力传递与转速匹配，常见于机床进给机构、农业机械传动单元、输送设备转角驱动、轻工生产线动力换向等场景，能够在空间受限的安装位置完成动力方向的90度转换，替代传统需要多组直齿轮配合才能实现的换向传动结构，大幅缩减传动链路的占用空间。从结构设计来看，箱体采用剖分式方形壳体，上下箱盖通过螺栓组完成紧固，既保证了齿轮啮合腔的密封性能，也方便后期对内部齿轮副、轴承组件的检修维护。输入与输出轴呈正交布置，轴端伸出位置配置了密封端盖与滚动轴承，既可以承受传动过程中产生的径向与轴向复合载荷，也能避免箱体内润滑脂泄漏，同时阻挡外界粉尘、碎屑进入啮合腔。内部采用螺旋锥齿轮副传动，相比直齿锥齿轮，

　　螺旋齿的啮合重合度更高，传动过程中齿面是逐步进入与退出啮合状态，运行时的冲击、振动与噪音都明显更低，承载能力也更强，适合中高速、有一定冲击载荷的传动工况。设计过程中重点校核了齿轮副的接触斑点位置、轴系的跨距与支撑刚度，确保在额定载荷下齿面受力均匀，不会出现偏载导致的齿面异常磨损；轴承选型匹配了锥齿轮传动产生的轴向分力，避免轴系运行时出现窜动。安装边界上，方形箱体的四个边角设置了安装固定孔位，可直接通过螺栓固定在设备的安装基座上，输入输出轴的轴径、伸出长度都匹配常规的联轴器安装尺寸，不需要额外做转接加工即可对接动力端与负载端。箱体内腔预留了足够的润滑脂存储空间，齿轮啮合过程中可以带起润滑脂覆盖齿面与轴承位置，实现长效润滑，

　　不需要额外配置复杂的稀油润滑回路，降低了配套使用的成本。在实际选型适配时，可根据设备的传动比需求、额定输入转速、负载扭矩大小匹配对应的齿轮参数，这款结构的箱体通用性较强，仅需更换内部齿轮副即可适配不同的传动比需求，不需要重新开模制作箱体，能够缩短非标设备的传动部件设计周期。
