多工位回转式物料加工成型设备结构

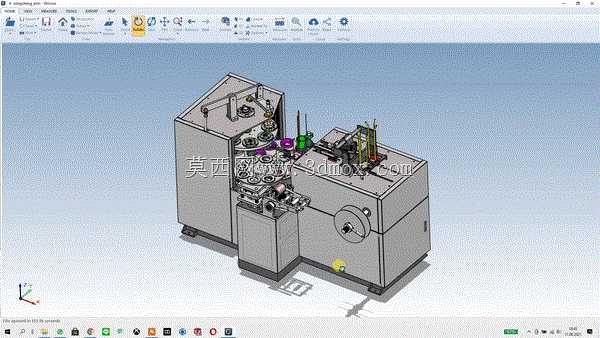

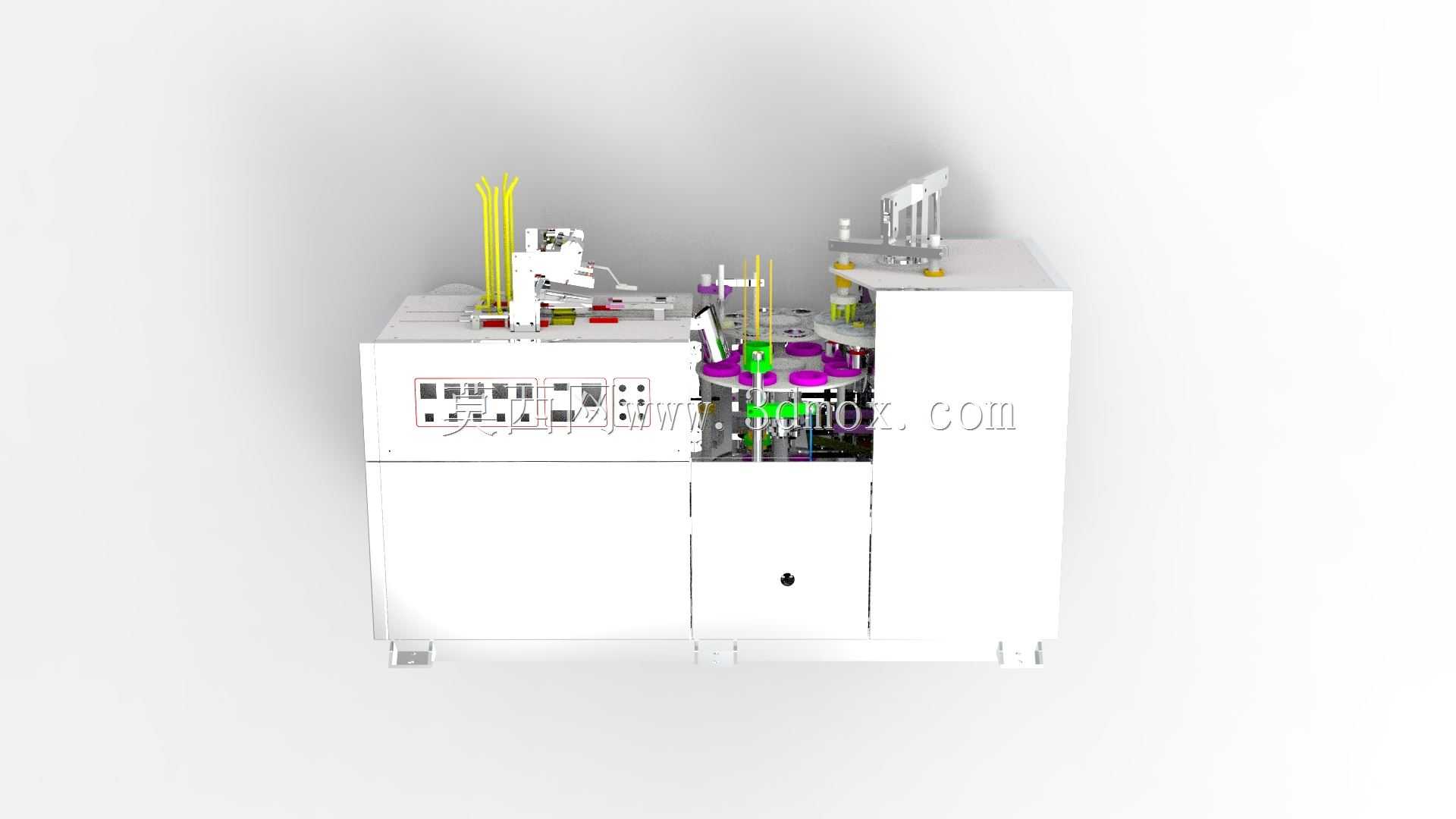

　　该设备为多工位回转布局的加工成型类设备，主要面向快消品、小型五金件的批量连续加工工序场景，可适配片状、棒状待加工物料的上料、定位、成型、出料全流程作业，在食品包装配套、小五金冲压成型、日化用品封装等产线中可作为核心单机嵌入整线，也可独立完成单工序的批量加工任务。从结构布局来看，设备采用立式柜体集成设计，核心回转工位盘设置于柜体上部腔体，多组加工执行组件沿回转盘圆周方向均匀排布，可在工位回转间隙同步完成不同工序的加工作业，相比直线排布的同类设备，占地面积压缩近40%，工位切换的行程损耗更低，单循环加工节拍可稳定控制在2秒以内，适配中高速批量生产的产线节拍要求。上料机构采用立式料仓与分料拨叉组合结构，设置于设备侧部延伸工位，

　　可兼容长度在50-120mm、直径10-30mm范围内的棒状物料，或厚度0.1-2mm的片状叠层物料，分料动作与回转盘工位转动通过机械凸轮实现硬联动，无需额外增设传感器触发即可保证上料位置精度控制在±0.2mm以内，减少电气元件故障带来的停机风险。设备主柜体采用钢板折弯焊接成型，底部设置可调式支撑脚，可适配地面平整度偏差在5mm以内的安装场景，整机安装边界尺寸控制在1200mm800mm1500mm范围内，无需额外预埋固定螺栓，放置于水平硬化地面即可完成调平投产，侧部设置的大直径手轮用于手动调试阶段的工位盘转动，可在设备断电、检修状态下手动完成工位切换，方便操作人员调整模具位置、清理工位残留废料。

　　成型工位的执行组件采用模块化快拆设计，不同加工工序的模具可通过定位销快速更换，换型时间可控制在30分钟以内，适配多品种小批量的柔性生产需求，设备上部设置透明防护围挡，可在设备运行时隔离加工区域，避免加工碎屑飞溅、操作人员误触运动部件的安全风险，同时不影响日常运行状态的观察。传动系统全部集成于柜体内部腔体，齿轮、凸轮等传动部件采用油脂润滑，日常维护仅需按周期打开侧部检修门加注润滑脂即可，无需复杂的油路维护，输出端的出料滑槽设置于设备前端下部，加工完成的成品可直接通过滑槽落入外接料箱或衔接下工序的输送线，无需额外增设出料转运机构。
