全自动弹力织物口罩生产设备结构设计

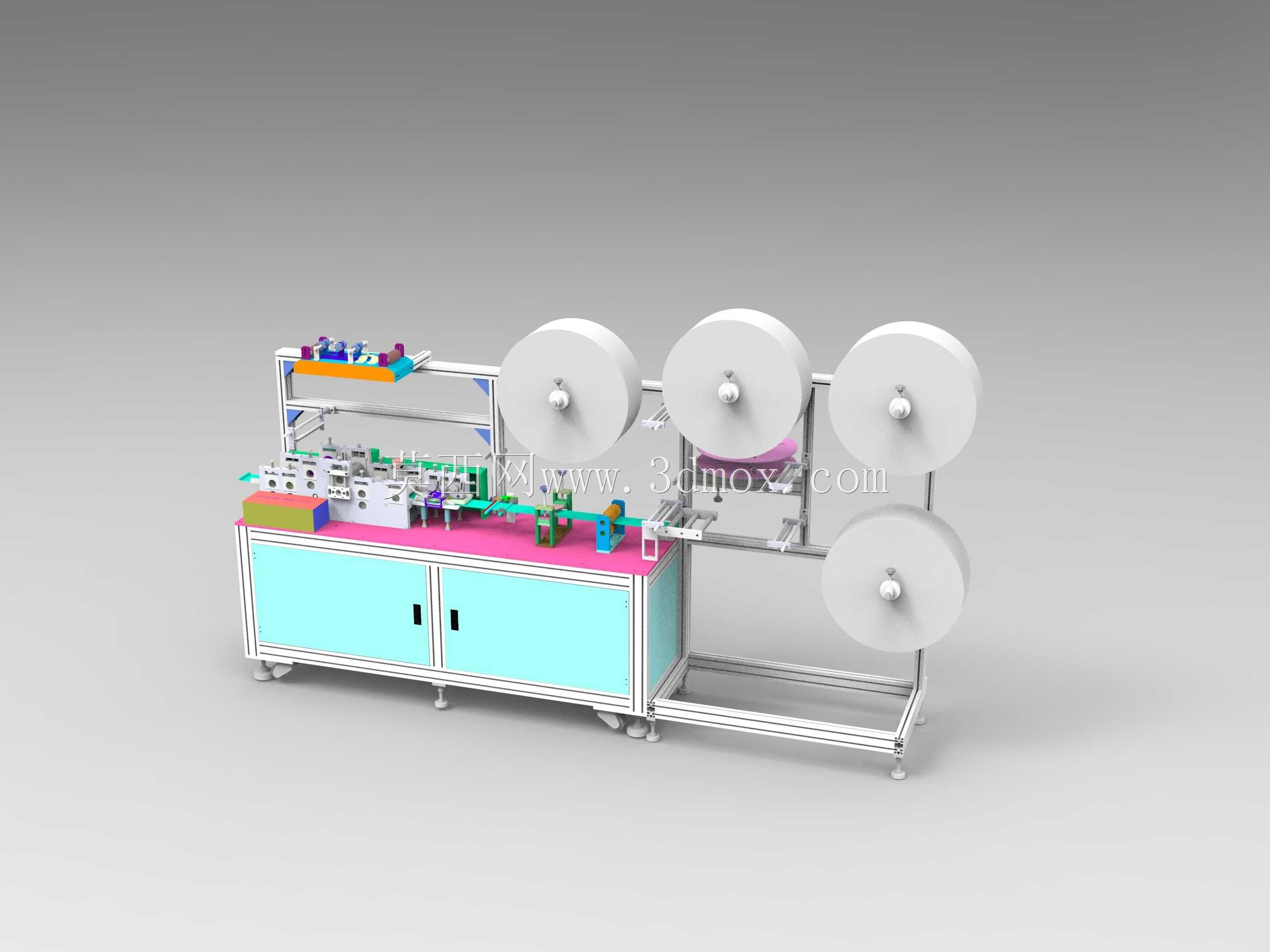

　　这款弹力织物口罩生产设备，主要面向民用防护口罩的规模化连续生产场景，适配弹力无纺布、亲肤内层织物、熔喷过滤层等多卷料同步上料加工需求，可一次性完成多层面料复合、弹力耳带焊接、折痕压合、成品裁切、成品输出的全流程工序，无需人工介入中间转运环节，单条产线可适配常规平面弹力耳带口罩的量产需求，适配防护用品生产车间、卫生耗材制造工厂的日常生产排布。从结构设计逻辑来看，设备采用铝型材框架作为主体承载结构，下部设置带柜门的柜体空间，用于容纳电气控制元件、气动管路排布以及驱动电机组件，既可以隔绝生产车间的浮尘对电气元件的污染，也能避免外露线路带来的生产安全隐患，柜体底部配置可调脚轮与支撑脚，兼顾设备转场移动的便利性与生产运行时的稳定性。

　　设备上料端采用四组立式料卷安装架，分别对应外层防护面料、熔喷过滤层、亲肤内层面料以及弹力耳带原料的放卷，每一组料架都配置张力调节机构，可根据不同面料的拉伸特性调整放卷阻尼，避免面料过松导致的走料偏移，或是过紧导致的面料拉伸变形，保障多层面料复合时的对位精度。走料路径上依次布置多组导向辊、压合辊组，将多层面料在输送过程中逐步压合平整，同步完成鼻梁条的植入与压合固定，耳带焊接工位采用超声波焊接模组，可精准将弹力耳带焊接至口罩本体两侧，焊接位置一致性高，避免虚焊、焊穿面料的问题。裁切工位采用辊切结构，可根据设定的口罩长度连续完成定长裁切，裁切后的成品通过输送皮带直接输出至设备末端的收料台，方便操作人员集中收集整理。

　　设备的操作面板布置在机身前端侧方，高度适配操作人员站立操作的视线范围，可直接调整生产速度、焊接参数、裁切长度等核心工艺参数，机身侧面预留维护开口，方便日常对辊组、焊接头、传动组件进行清洁与维护。从安装边界来看，设备整体长度适配常规生产车间的工位排布，宽度方向预留料卷安装与人员操作的安全距离，无需额外改造车间地面即可完成安装就位，进料端与出料端的高度可对接上下游的包装输送线，实现从面料到成品包装的全产线联动。在功能设计上，设备配置缺料检测、走料偏移检测、异常停机保护机制，当某一卷料耗尽或是走料出现偏移时，设备会自动停机并触发提示，避免产生批量不合格品，降低生产过程中的原料损耗。
