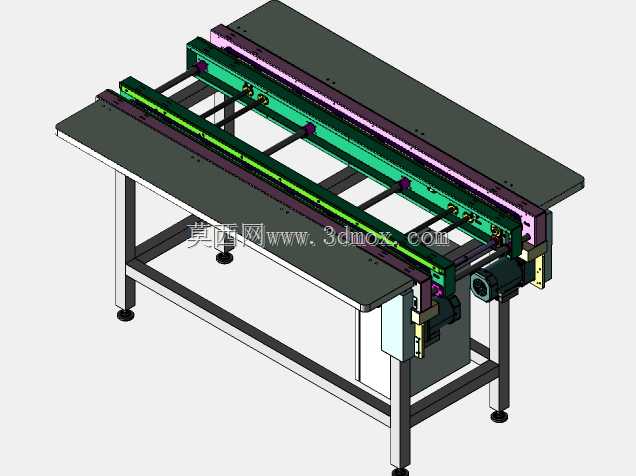

可调节宽度皮带输送线设备结构

　　这款可调宽度输送线主要面向多规格产品共线生产的车间场景，常见于3C电子组装、小家电装配、包装工序衔接等产线环节，用来替代传统定宽输送设备，解决频繁换产时需重新拆装调整输送护栏、重新校准输送导向的痛点。从结构设计来看，设备采用方管焊接机架作为整体承载基础，机架底部配置可调脚杯，可适应地面不平整的安装场景，安装时可通过脚杯调节整体水平度，调节范围覆盖±15mm，无需额外加工安装基础，直接放置在硬化车间地面即可完成部署。输送段的宽度调节采用双侧同步调节结构，两侧导向护栏通过直线导轨与机架主体连接，调节手轮配置在设备出料端，转动手轮即可通过丝杆传动带动两侧护栏同步开合，调节过程中两侧护栏始终保持与输送中心线平行，不会出现偏斜卡料的问题，

　　宽度调节范围覆盖100mm至450mm，可兼容该尺寸区间内的盒装、板状、规则块状物料的输送需求。驱动单元配置在设备端部，采用减速电机直接驱动主动辊的结构，省去了链传动的张紧维护环节，主动辊表面做滚花处理，增大与输送皮带的摩擦力，避免输送过程中皮带打滑丢转；从动辊端配置皮带张紧结构，长期运行皮带出现松弛时，可通过端部的张紧螺栓调整皮带张紧度，无需拆解机架护板即可完成维护操作。输送面采用防静电PVC皮带，适合电子类产品的输送需求，避免静电击穿元器件；皮带下方设置高密度承托板，输送较重物料时不会出现皮带下凹塌腰的问题，保障物料输送过程平稳，不会出现偏移、卡顿。两侧的导向护栏采用耐磨高分子材料制作，与物料接触的面做圆角处理，

　　不会刮伤物料表面，护栏高度可根据物料高度进行上下调整，适配不同高度的物料输送需求。设备整体的安装边界控制在长1800mm、宽750mm、高750mm的尺寸区间内，可直接嵌入现有产线的工序之间，无需对原有产线做大规模改造，接线即可投入使用。设计过程中充分考虑了日常维护的便捷性，驱动电机的安装座预留了检修空间，皮带更换时只需拆下端部的护板即可完成操作，无需整体拆解设备结构；所有调节部位均设置了刻度标识，调整宽度时可直接参照刻度快速定位到所需宽度，无需反复测量校准，大幅缩短换产调整的时间。
