90度转弯皮带输送设备结构设计

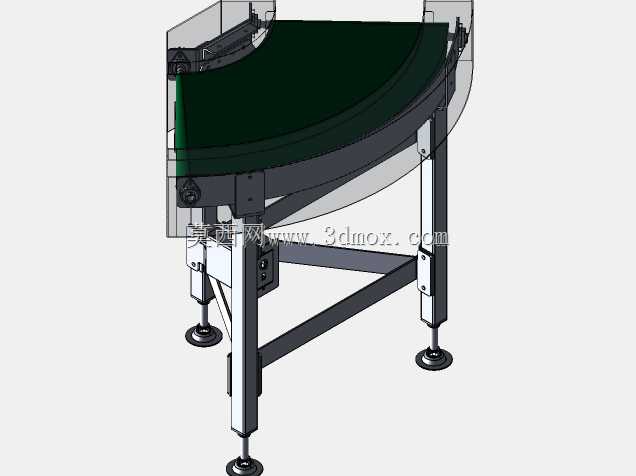

　　这款90度转弯皮带输送结构，主要应用在生产车间流水线布局转角、仓储物流分拣线的转向衔接、包装生产线的工位流转环节，解决直线输送线无法适配场地转角布局的痛点，实现物料在平面内90度转向输送，避免人工转运的效率损耗与物料磕碰风险。设备采用扇形转弯皮带作为承载输送面，皮带内侧做适配转弯半径的齿形导向设计，运行时可避免皮带跑偏，保证输送过程平稳，不会出现物料在转角处卡滞、滑落的问题。支撑框架采用方管焊接结构，整体刚性充足，四条支腿搭配可调脚杯，可根据现场地面平整度调整设备水平度，同时适配不同高度的上下游输送线对接需求，支腿间设置横向斜撑加固，避免设备长期运行出现框架变形。驱动端布置在转弯段的外侧端，采用减速电机直驱主动辊的结构，传动路径短，

　　动力损耗小，主动辊与从动辊均做锥度设计，匹配转弯皮带的运行轨迹，保证皮带内外侧线速度匹配，不会出现皮带拉扯、起皱的情况。两侧设置透明防护挡板，既可以观察输送运行状态，也能防止物料从侧边掉落，挡板采用快拆结构，后期维护更换皮带时无需整体拆解框架，可快速拆卸挡板完成检修作业。设计过程中优先考虑了安装边界的适配性，设备整体外轮廓为90度扇形结构，转弯半径可根据现场场地尺寸做参数化调整，对接端的接口尺寸可匹配常规直线皮带输送机的端架尺寸，无需额外做过渡转接结构即可完成线体拼接。皮带表面采用哑光防滑PVC材质，可适配纸箱、袋装物料、小型工装托盘等多种常规输送载体，输送速度可通过驱动端的调速装置调整，适配不同生产节拍的流转需求。

　　设备底部预留了电控元件的安装位，可根据需求加装光电传感器、计数装置，实现与上下游设备的联动控制，无需额外搭建独立安装支架。整体结构没有冗余设计，所有受力部件均做了载荷校核，在满足输送载荷要求的前提下尽可能压缩设备自重，方便现场吊装与移位，支腿的可调行程覆盖常规车间地面的高度差范围，安装时无需额外做地面预埋件处理，放置到位调平后即可接电运行。
