片料堆叠自动上料输送设备结构

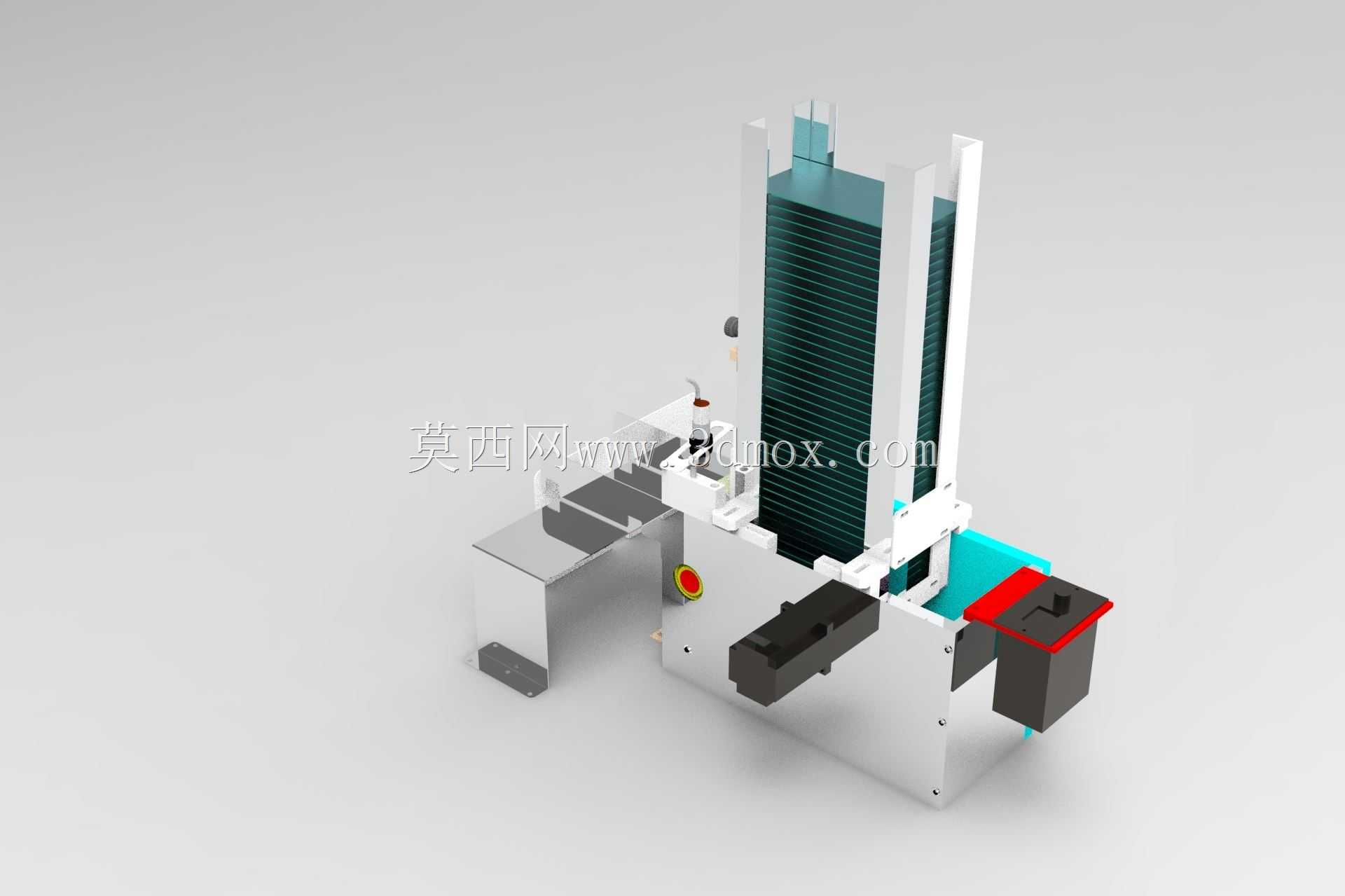

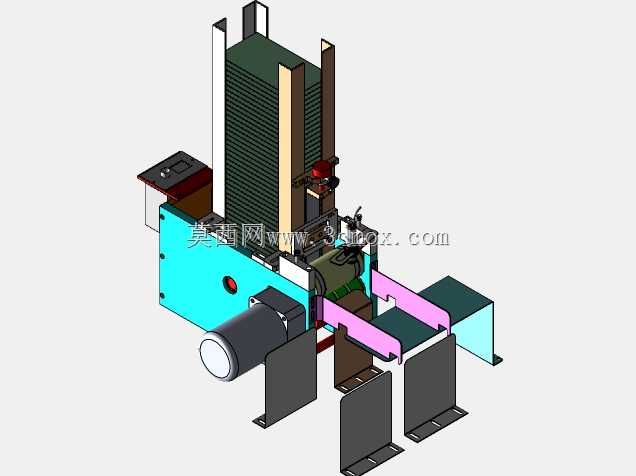

　　这款设备主要面向印刷包装、电子贴片、五金薄片加工等产线的前端上料工序，解决人工逐片放料效率低、对位偏差大的痛点，可直接对接后续的丝印、检测、裁切、冲压等工位，实现片料从堆叠储料到单张输送的全流程无人化衔接。设备主体采用立式堆叠储料结构，料仓部分设置双侧导向立柱，可根据片料的长宽尺寸调整立柱间距，适配不同规格的方形片料堆叠存放，储料高度预留充足空间，单次补料可满足较长时间的连续生产需求，减少人工补料频次。料仓底部配置顶升机构，可根据料片消耗速度实时抬升料堆高度，始终让最上层料片保持在取料工位的基准高度，避免因料堆高度变化导致取料失效。取料端采用分料结构设计，可通过机械卡位配合吹气或摩擦分离结构，避免片料粘连导致的多片同时送出问题，

　　确保每次仅输出单张料片。分离后的料片直接送入水平输送段，输送台采用平面皮带承载，侧边设置可调导向条，可根据料片宽度调整导向间距，保证料片输送过程中位置偏移量控制在工艺允许范围内，输送段末端可直接对接下游设备的进料口，无需额外增设中转对位机构。从安装边界来看，设备整体采用模块化布局，储料顶升模块、分料模块、输送模块可拆分运输，现场安装时仅需调整各模块的水平度与对接高度即可完成调试，整体占地宽度适配常规车间产线的工位间距，底部设置可调脚杯，可适应地面存在小幅高度差的安装场景，无需额外制作安装基座。设备侧方预留了传感器安装位与走线槽，可根据实际工艺需求加装料位检测、缺料报警、对位检测等组件，电控元件可集成在设备侧方的控制盒内，

　　无需额外占用外部电控柜空间。急停按钮设置在设备操作侧的显眼位置，高度符合人体操作习惯，出现异常时可快速触发停机。设计过程中充分考虑了易损件的更换便利性，分料摩擦块、输送皮带等易损耗部件均采用快拆结构，无需拆解设备主体即可完成更换，减少设备停机维护时间。各运动部件均设置了安全防护挡板，避免操作人员误触运动机构引发安全风险，同时外露的结构件均做了倒角处理，无尖锐棱角，符合车间设备的安全设计规范。
