N95口罩半自动生产加工设备结构

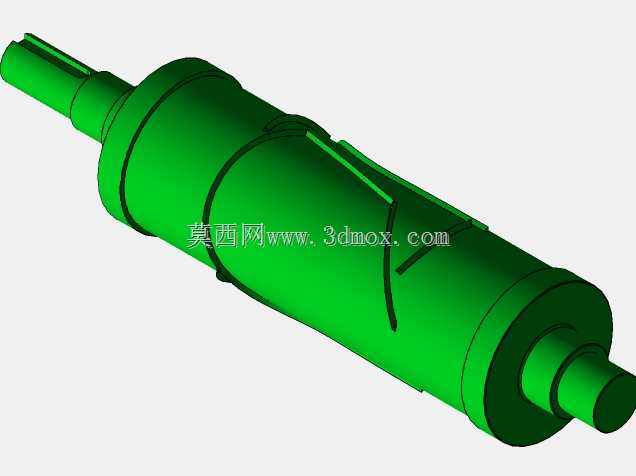

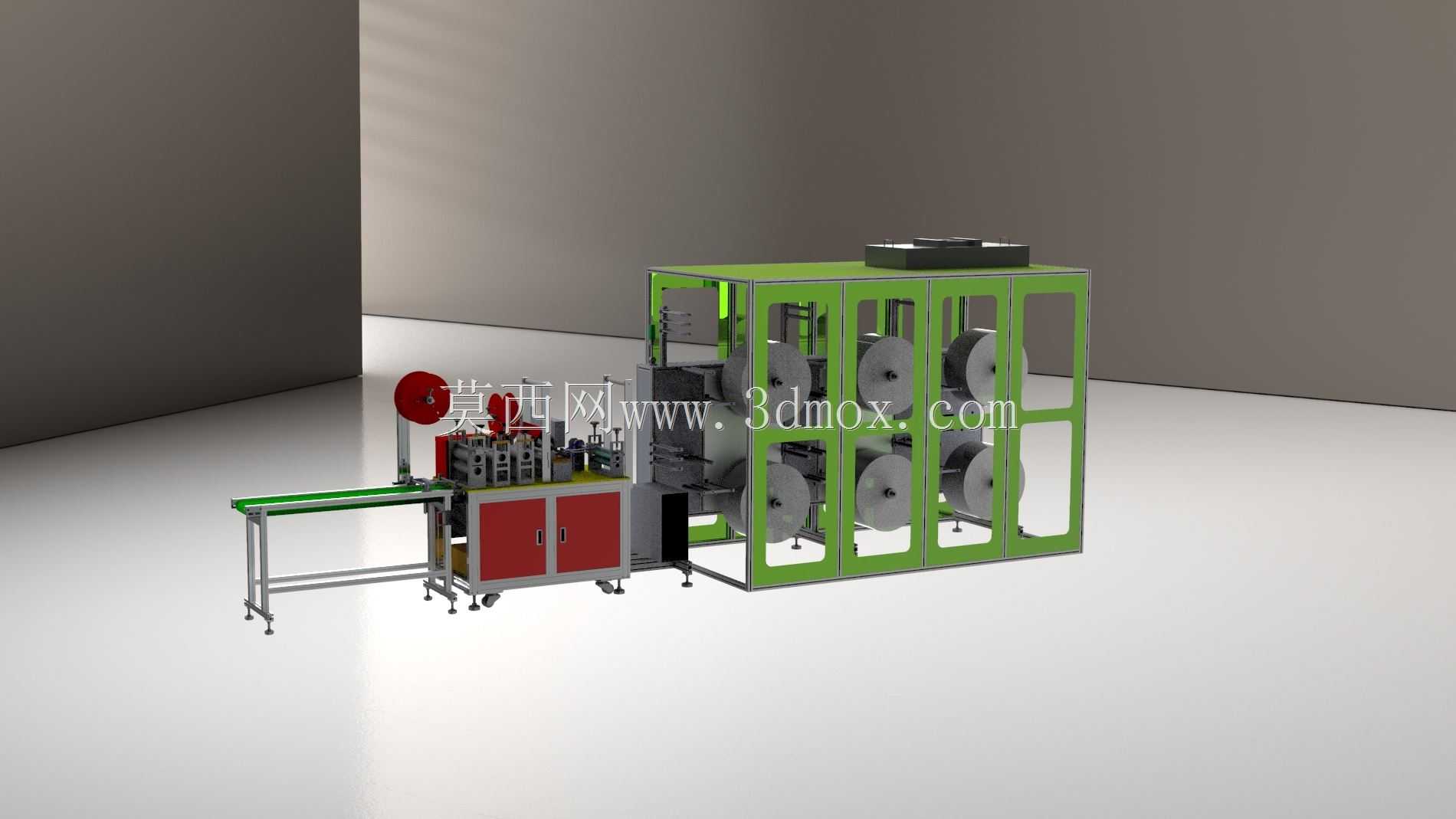

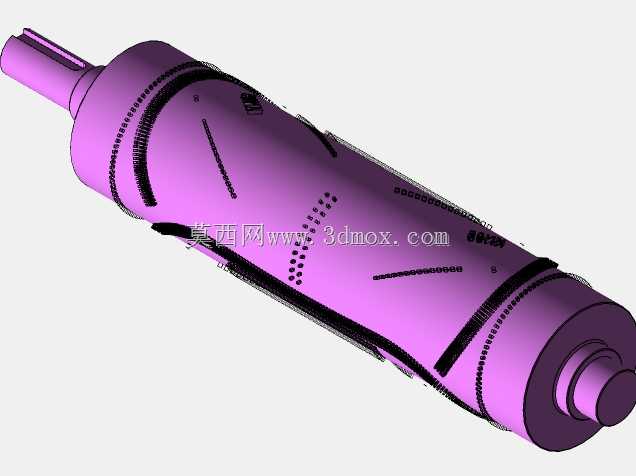

　　该设备主要应用于防护用品生产车间的N95折叠口罩中段成型工序，适配中小批量防护口罩的生产场景，可对接上游无纺布放卷工位与下游耳带焊接、成品裁切工位，也可独立完成口罩本体的压合成型作业，适合产能需求在每分钟30-40片的生产场景，兼顾小批量多批次的灵活排产需求，无需搭建全链路高速生产线即可完成核心成型工序。设备整体采用框架式铝型材搭建主体支撑结构，左侧设置独立的成品输出输送带，输送带高度匹配常规车间作业台高度，出料端可直接衔接成品收集周转箱，无需额外增设转接工位；中部为核心成型作业区，集成了鼻梁条植入、多层无纺布热压、折叠定型、辊切成型等功能模块，各辊轴组件采用对称式布局，多组放卷辊布置于设备右侧的防护框架内，可同时承载多层无纺布、

　　熔喷布、鼻梁条等原料卷，换卷作业可在设备不停机的状态下完成备用卷接驳，减少停机等待时长。设计阶段优先考虑了设备的安装边界与车间适配性，整体占地长度约3.2米，宽度约1.2米，主体框架高度约1.8米，无需深挖地面基础，放置于水平硬化车间地面即可完成调平安装，设备后侧预留0.8米的维护通道即可满足日常检修、辊轴更换、线路排查的作业需求，电源接入常规380V工业三相电即可驱动，无需额外配置专用高压供电回路。功能设计上采用半自动作业逻辑，原料上料、参数微调由人工完成，设备运行过程中自动完成多工序连续作业，相比全自动口罩机降低了调试难度与设备投入成本，相比纯人工作业大幅提升成型精度与生产一致性，热压工位采用恒温加热辊组，

　　压合温度可根据原料材质灵活调整，保证口罩本体的封边强度与折叠轮廓精度，避免出现压合不牢、轮廓错位的问题；设备外侧的绿色防护网罩采用快拆式安装结构，日常清理辊轴残留杂物、更换易损件时可快速拆卸，无需拆解主体框架，各传动部位均设置安全防护挡板，避免作业过程中人员误触运动部件引发安全隐患。输送带支架采用可调节脚杯支撑，可根据上下游设备的高度差微调出料端高度，适配不同布局的生产流水线对接需求，设备底部配置万向脚轮与固定脚杯，短距离移位时可直接推动，到位后锁紧脚杯即可完成固定，无需额外吊装作业。
