龙门式数控板材切割加工设备结构

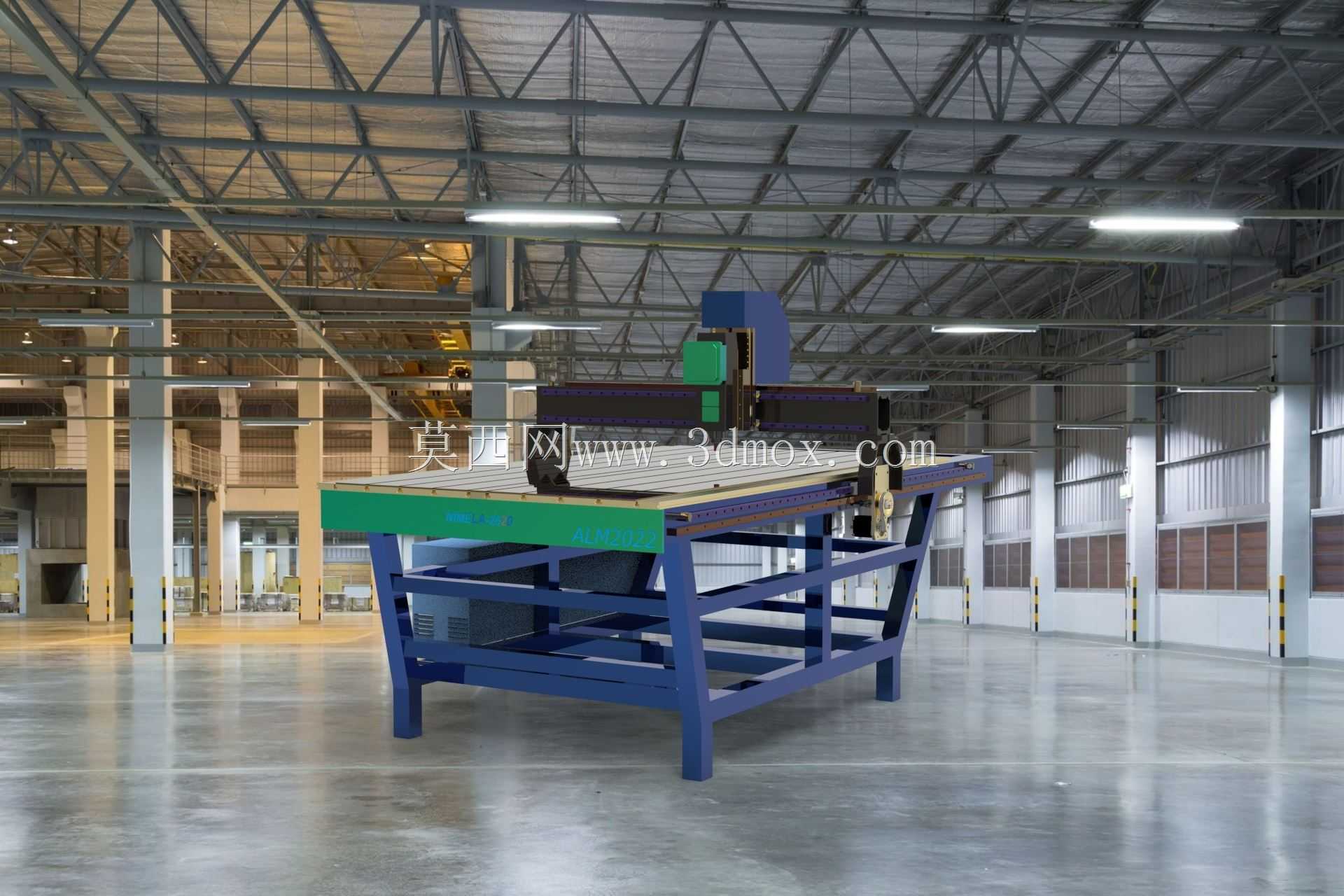

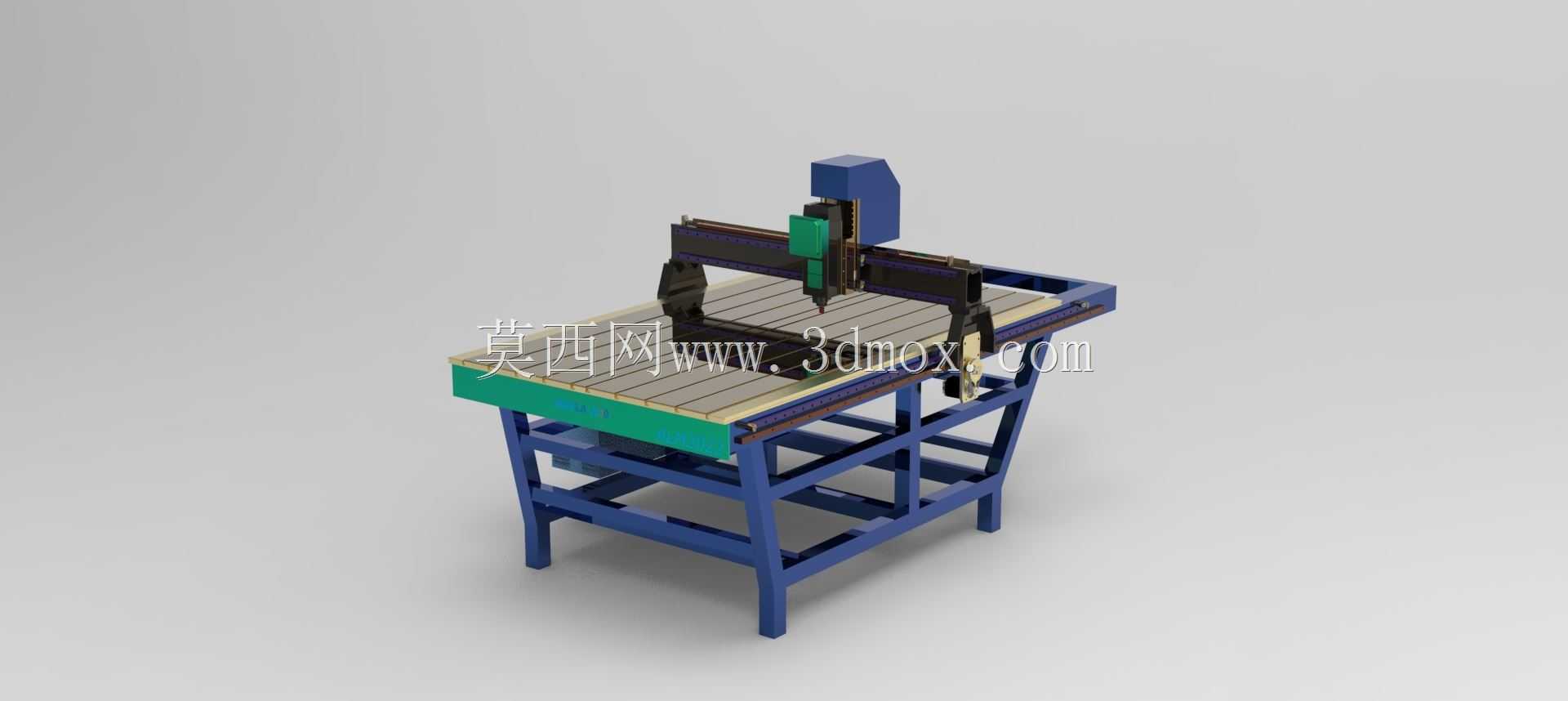

　　这款龙门式数控加工设备主要面向非金属板材的裁切、铣削加工场景，常见于广告标识制作、家具板材开料、装饰材料加工等生产环节，可适配亚克力、密度板、PVC板、薄铝片等多种常见加工基材，替代传统手工裁切与普通靠模铣削的作业模式，能有效提升异形工件加工的一致性与加工效率。从结构设计逻辑来看，设备采用分体式焊接机架作为承载基础，底部床身由矩形钢管拼焊而成，焊接后经时效处理消除内应力，避免长期使用出现结构形变，床身台面预留T型槽安装位，可搭配不同材质的工作台面适配不同加工需求，比如加工易划花板材时可更换密度板台面，加工硬质金属薄片时可加装铝型材夹具台面。龙门横梁同样采用型钢焊接结构，横梁与两侧移动滑座通过螺栓刚性连接，

　　两侧滑座分别搭载直线导轨副与同步传动机构，由伺服电机驱动实现X轴方向的往复移动，传动侧配置消隙同步轮，减少往返传动的反向间隙，保证长行程移动的定位精度。加工主轴搭载在横梁的移动溜板上，溜板通过直线导轨与横梁连接，由独立伺服驱动实现Y轴方向的进给，主轴部分采用风冷高速电主轴，可根据加工材质更换不同规格的铣刀、刻刀，主轴安装座预留Z轴进给行程，可根据板材厚度自动调整下刀深度，满足不同厚度板材的加工需求。设备的电气控制元件集中安装在床身侧部的电控仓内，仓体预留散热通风口，避免长期运行积热影响元件寿命，走线全部采用拖链防护，避免移动过程中线缆磨损拉扯。从安装边界来看，设备整体占地长度约4.2米，宽度约2.1米，高度约1.7米，

　　安装时需保证地面水平度误差不超过2mm/米，设备四周预留不小于0.8米的操作维护空间，方便上下料与日常检修。设计过程中重点考量了移动部件的配重平衡，龙门两侧的传动阻力经过匹配调校，避免高速移动时出现偏载抖动，导轨副全部配置防尘刮屑板，减少加工粉尘进入导轨滑块影响使用寿命，台面下方预留碎屑收集空间，可搭配吸尘装置将加工产生的废屑集中收集，改善车间作业环境。该结构的三维建模过程中，所有运动部件均按照实际装配关系做了干涉检查，各轴的行程限位位置、拖链的弯曲半径都按照实际选型参数还原，可直接用于设备的结构校验、装配指导，也可作为同类非标加工设备改型设计的基础参考框架，针对不同加工幅面需求，可通过调整床身与横梁的长度参数快速衍生出不同规格的机型，减少重复建模的工作量。
