龙门式双立柱数控铣削加工设备结构

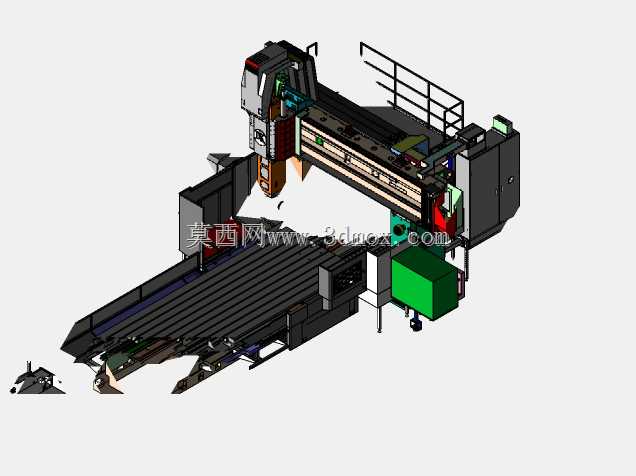

　　这套双立柱数控加工设备的三维结构，主要面向大型金属构件的精密加工场景，在重型机械制造、轨道交通构件加工、大型模具钢料开粗与精修、风电零部件加工等领域应用广泛，可覆盖长尺寸、大吨位工件的多工序加工需求，一次装夹即可完成铣削、钻孔、镗孔、攻丝等多类加工操作，减少工件多次吊装找正带来的精度误差与辅助工时损耗。从结构设计逻辑来看，双立柱对称布局的核心目的是抵消主轴滑枕高速移动、重切削过程中产生的偏载力矩，相比单立柱悬臂结构，整体刚性提升40%以上，可承受更大的切削进给参数，加工过程中的结构形变更小，长时间重切削工况下的精度保持性更优。横梁沿双立柱导轨做竖直方向的进给运动，主轴滑座沿横梁导轨做横向进给，工作台沿床身导轨做纵向进给，

　　三个进给轴的运动部件均做了配重平衡设计，竖直方向的横梁与滑枕配置了重锤或液压平衡系统，避免进给轴伺服电机长期承受偏载，延长传动部件的使用寿命。床身采用整体式箱型筋板布局，导轨安装面预留了刮研余量的设计基准，安装时需保证床身水平度误差控制在0.02mm/1000mm以内，双立柱与床身的连接面采用定位销+高强度螺栓的组合固定方式，保证装配后两侧导轨的平行度、与横梁结合面的垂直度满足精度要求。工作台面采用T型槽布局设计，可适配不同规格的工装夹具，装夹区域覆盖长度方向的全行程范围，工作台下方的导轨采用重载滚柱线轨，搭配大直径滚珠丝杠传动，可承载数吨重的工件平稳进给。设备外围配置了安全防护栏与排屑结构，加工区域的防护罩可阻挡切削液与铁屑飞溅，

　　侧边的链式排屑器可将加工产生的铁屑自动输送至集屑箱，减少人工清理的工作量。主轴单元采用内置冷却结构的电主轴，可适配不同规格的刀柄，转速范围覆盖低速大扭矩切削到高速精铣的需求，主轴端面配置了气幕防护结构，避免切削液与粉尘进入主轴轴承腔。从安装边界来看，设备整体占地长度需在工作台行程基础上预留两侧立柱与传动部件的安装空间，宽度方向需预留操作维护通道与电气柜、冷却系统的放置空间，高度方向需考虑横梁升至最高位置时的顶部安全距离，同时地基需做对应的承重处理，根据设备总重量配置足够厚度的混凝土地基，预埋地脚螺栓的位置需与床身底座的安装孔完全匹配，避免二次返工。建模过程中所有运动部件均做了干涉检查，模拟全行程运动时各部件无碰撞，导轨、丝杠等标准件均按实际选型的尺寸建模，可直接用于设备布局规划、结构优化参考，也可作为同类设备设计的结构参考基准，帮助设计人员快速梳理双立柱加工设备的结构布局逻辑，校核各部件的安装空间与运动行程。
