多功能沙发床折叠切换铰链机构

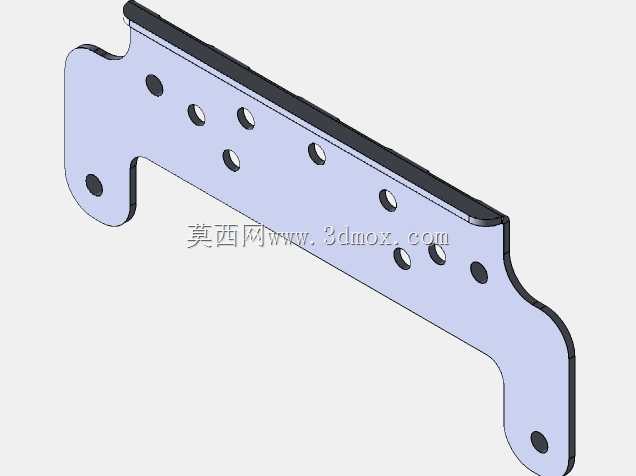

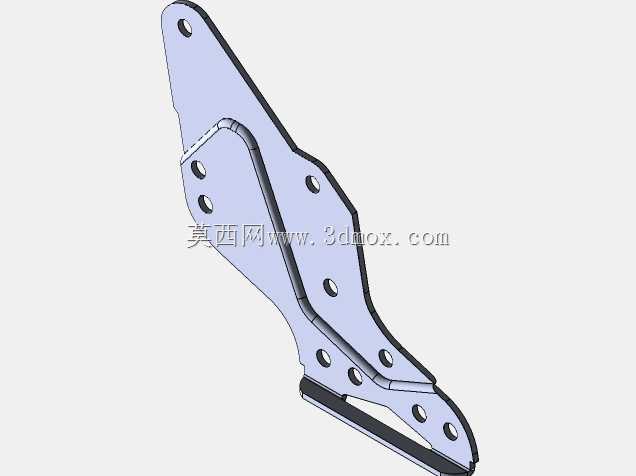

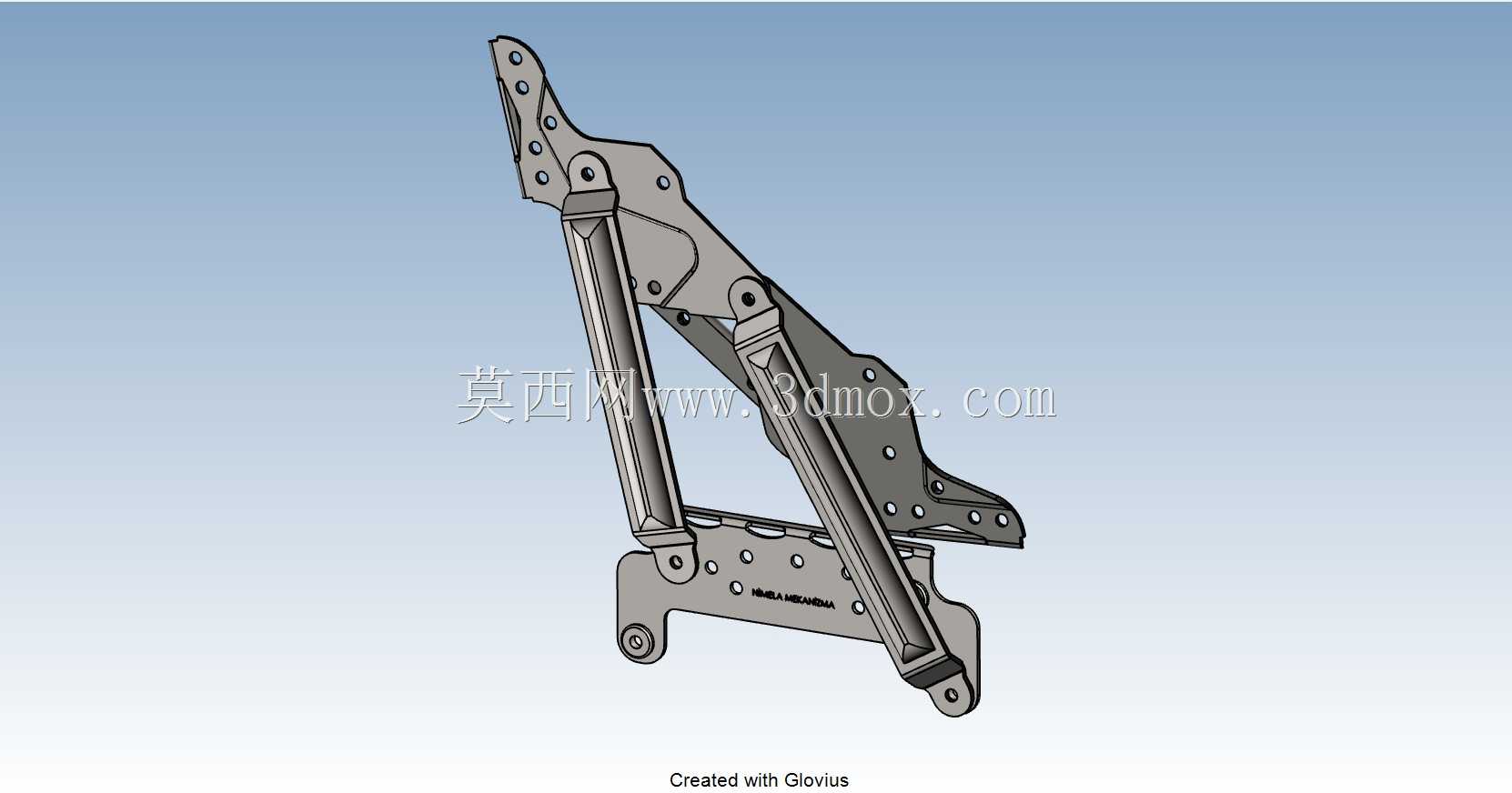

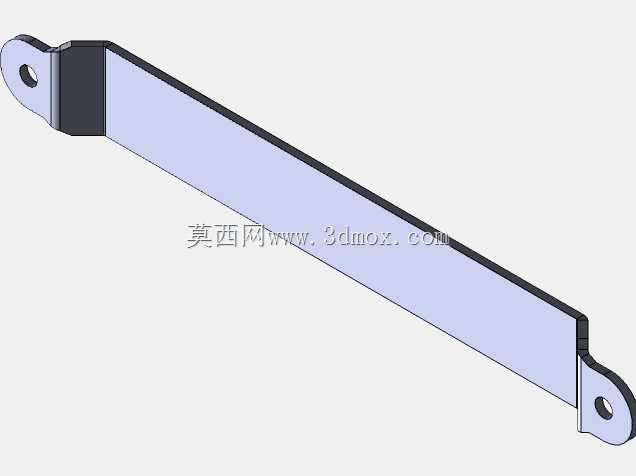

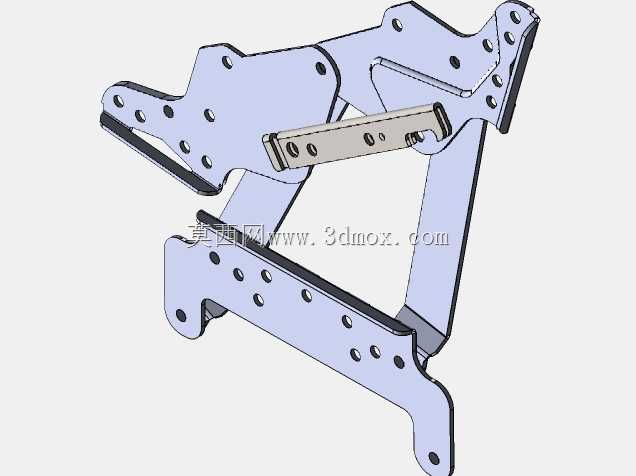

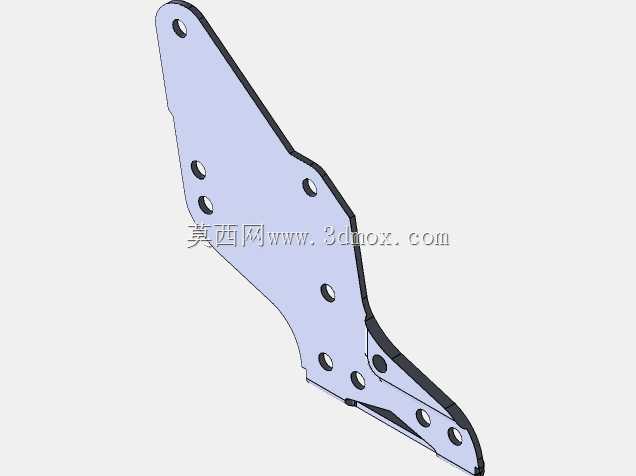

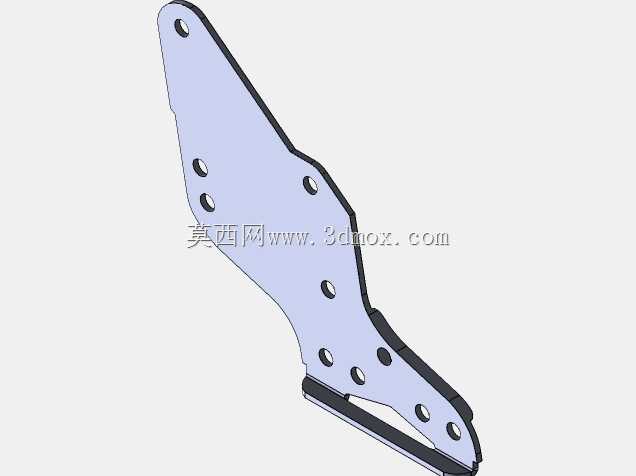

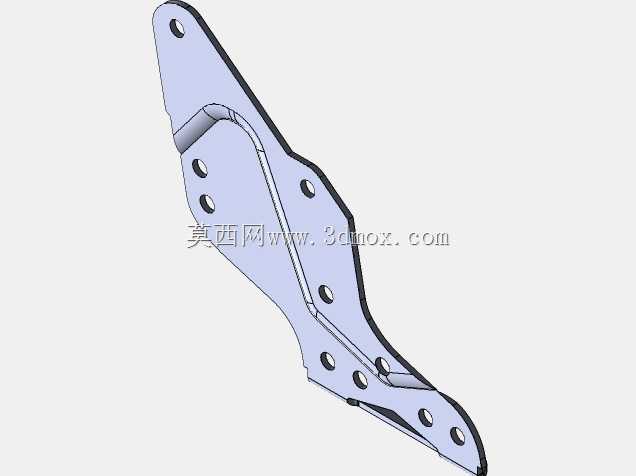

　　这套联动铰链结构主要应用于小户型两用沙发床产品，是实现沙发形态与卧床形态平稳切换的核心功能部件，日常使用中既需要承担沙发状态下的靠背支撑、座面承重需求，也要满足展开成床时的整体平面度与承重稳定性要求，适配多数民用板式、软体沙发床的内部安装空间。从结构设计逻辑来看，整套机构采用多组冲压钢板铰接形成多连杆联动体系，铰接点的位置排布经过运动轨迹校核，切换过程中不存在运动死点，用户无需施加过大外力即可完成形态转换，同时在沙发坐姿、床体平躺两个极限位置都设置了限位贴合面，避免使用过程中出现机构自滑移、异响等问题。两侧对称布置的气撑杆部件可以在形态切换过程中提供辅助支撑力，抵消部分金属架体的自重，让操作过程更平缓，

　　也能在机构到达极限位置时起到缓冲作用，减少金属件之间的硬碰撞，延长整体使用寿命。安装边界方面，整套机构的固定端预留了多组标准安装孔位，孔位间距适配常规25mm厚度实木内架、18mm厚度多层板内架的安装尺寸，不需要对家具内框做额外的打孔改型即可直接装配；机构收拢状态下的整体厚度控制在120mm以内，完全可以隐藏在常规厚度的沙发扶手、靠背内部，不会外露影响家具外观。展开状态下，铰接形成的支撑平面平面度公差控制在1.5mm每米范围内，铺垫床垫后不会出现明显的局部凹陷或凸起，保证躺卧时的支撑舒适度。所有铰接转动位置都采用铆接轴套配合，转动间隙控制在合理范围，长期反复启闭也不会出现明显的松旷量，

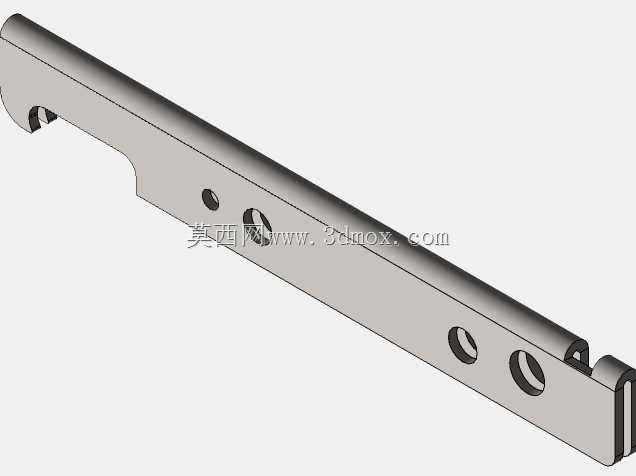

　　整套机构的静态承重可以满足常规家用场景下的双人使用载荷，不会出现结构变形问题。在建模过程中，所有钣金件的折弯半径、冲压缺口都按照实际五金加工工艺做了还原，气撑杆的安装角度、伸缩行程也匹配实际量产配件的参数，做运动仿真时可以完整模拟从沙发到床体的全行程动作，不存在干涉问题，结构设计人员可以直接参考这套机构的连杆尺寸、铰接点位置做适配调整，缩短家具五金结构的开发周期。
