22毫米安装径1K阻值塑料电位计结构

　　这款22毫米安装直径的1K阻值电位计，是工业电控系统里十分常见的调节类元件，日常在低压控制柜面板、小型设备调速单元、温控参数调节模块、实验台信号给定端都能见到它的身影，核心作用是通过旋钮转动改变分压比，给后端控制回路输送连续可变的电压信号，实现对设备转速、温度、输出功率等参数的线性调节。从结构设计来看，它采用塑料主体搭配金属镀铬装饰圈的方案，主体部分选用耐温阻燃的工程塑料注塑成型，既能满足电控元件的绝缘防护要求，又能控制整体重量，降低批量生产成本；前端的镀铬圈一方面做面板安装后的装饰遮挡，盖住安装螺母与面板开孔的缝隙，另一方面也能提升旋钮区域的耐磨性能，避免长期操作剐蹭导致面板区域外观老化。安装边界上，

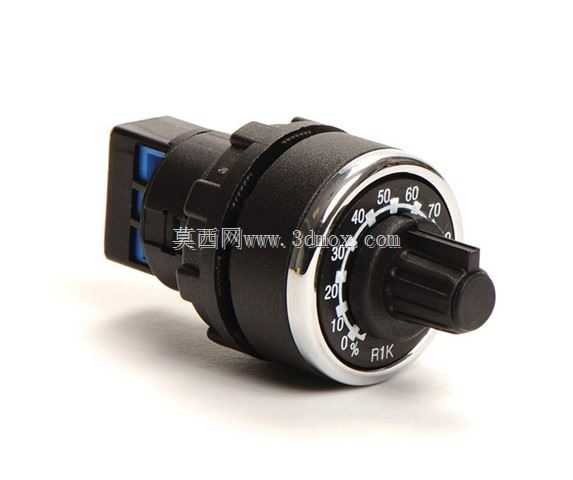

　　它适配标准22毫米直径的面板开孔，这是工业控制元件的通用安装尺寸，和同口径的按钮、指示灯开孔规格完全一致，设计电控柜面板时不需要单独定制开孔尺寸，能直接沿用标准孔位加工参数，背部的接线端采用快插式接线结构，接线时不需要额外焊接，直接将导线插入锁紧端口即可完成接线，能大幅提升现场装配的效率。旋钮表面做了防滑齿纹设计，操作人员戴薄劳保手套操作时也不会打滑，刻度盘直接印刷在旋钮基座的镀铬圈内侧，0%到70%的刻度标识配合旋钮上的指示凸点，能让操作人员直观判断当前调节量的大致位置，1K的线性阻值特性，让调节过程中输出信号的变化均匀顺滑，不会出现调节跳变、信号突变的问题，适合需要连续微调参数的工况。从建模还原的角度来看，

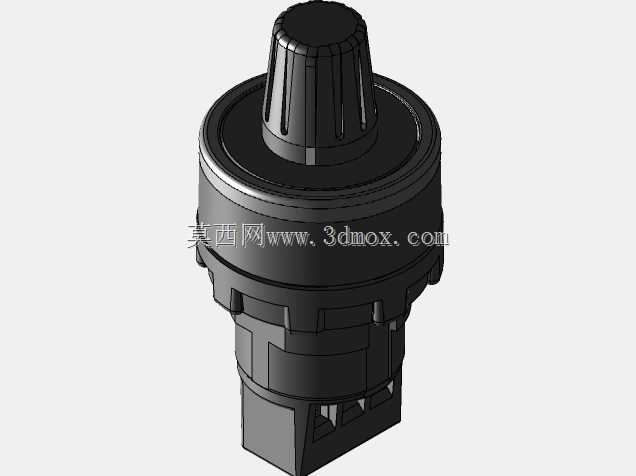

　　这个模型完整还原了电位计的安装卡扣结构、背部接线端的外形轮廓、旋钮的防滑纹理以及刻度标识细节，结构工程师在做电控柜面板布局、小型设备操作面板设计时，可以直接调用这个模型完成装配干涉检查，验证安装孔位、操作空间是否满足要求，不需要额外测绘实物，能缩短电控部分的设计周期。实际选型使用时，这类电位计需要匹配后端控制回路的输入阻抗，避免因负载不匹配导致调节线性度变差，同时面板安装时要注意锁紧螺母的扭矩，过大的扭矩会导致塑料基座开裂，过小则会在长期操作后出现松动移位，背部接线端要做好绝缘防护，避免相邻接线端短路引发控制信号异常。
