多夹爪同步径向抱紧圆形管道夹具结构

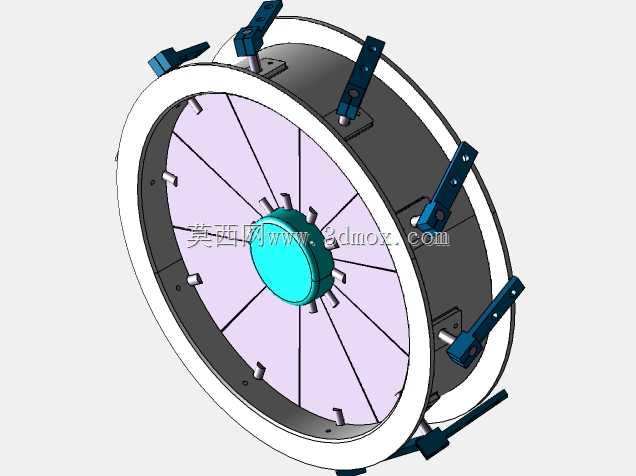

　　该结构主要应用于大口径圆形管道、筒状工件的装夹定位场景，常见于管道焊接组对、筒体端面加工、管道检测设备的固定工位，也可适配通风管道、燃气输送管道的现场安装临时固定作业，解决大直径薄壁筒件装夹易变形、多点夹紧不同步的工程痛点。整套机构采用环形基体作为安装载体，外圈周向均匀布置多组杠杆式快速夹钳，夹钳压头对应指向环形中心，内侧沿径向设置多组可伸缩的定位顶块，所有顶块通过中心的同步驱动盘实现联动，驱动盘转动时可带动所有径向顶块同步向中心伸出或退回，保证装夹过程中工件始终与环形基体保持同轴，避免单侧夹紧导致的工件偏移、薄壁件局部压溃变形问题。设计过程中优先考虑了装夹效率与装夹精度的平衡，周向布置的快速夹钳采用肘节锁紧结构，

　　操作人员无需额外工具即可手动完成压合锁紧，配合内侧同步顶块的预定位，可在短时间内完成大直径筒件的装夹找正，相比传统三点式卡盘，该结构可适配更大直径范围的工件，且夹紧点沿周向均匀分布，夹紧力分散，对薄壁类筒状工件的友好度更高。安装边界上，环形基体的外圈预留了夹钳的安装支座与转动避让空间，夹钳处于完全打开状态时，压头不会超出环形基体内孔的最大通径，方便工件从轴向直接穿入内孔完成上料；基体端面预留了螺栓安装孔，可直接固定在加工设备工作台、焊接变位机法兰或者管道对接支架上，无需额外制作过渡连接工装。夹钳的压头端部设置了可拆卸的防滑垫块，可根据被装夹工件的材质更换不同硬度的垫块，避免夹伤工件表面，同时增大接触摩擦力，

　　防止装夹完成后工件出现周向转动或轴向窜动。内侧同步顶块的行程经过匹配设计，可覆盖一定直径区间的圆形工件装夹需求，无需针对单一管径定制专属夹具，降低多规格工件生产的工装投入成本。整套结构的运动部件均做了避让设计，夹钳锁紧、顶块伸缩的过程中不会出现运动干涉，日常维护时仅需对铰接点、滑动配合面定期加注润滑脂即可，结构可靠性高，适合车间现场的高频次装夹作业场景。
