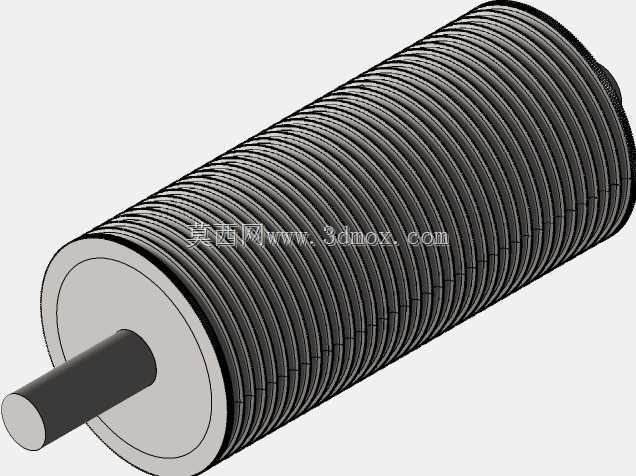

带轴齿面传动辊筒结构设计

　　这类带轴齿面辊筒常应用在带式输送设备的动力传动段，区别于普通光面辊，外圆周密布的环形齿槽能大幅提升与输送皮带接触面的摩擦力，避免重载输送工况下皮带打滑丢转的问题，在物流分拣、建材输送、粮食加工生产线的长距离输送段都能见到这类结构的应用。从结构设计逻辑来看，辊体采用中空筒体搭配两端同轴心轴的布局，中空结构能在保证整体抗弯强度的前提下降低辊体自重，减少转动惯量，降低驱动端的动力损耗；两端伸出的实心轴段作为安装基准，需要与机架上的带座轴承配合，轴径公差通常取h7级，保证转动时的同轴度，避免辊体运转出现径向跳动。外圆周的环形齿槽并非等距等深设计，靠近辊体两端的齿槽深度略浅于中段，能在皮带跑偏时提供一定的纠偏导向作用，

　　减少皮带边缘与机架的剐蹭磨损；齿槽的棱边做了R0.5的圆角处理，避免长期运转时齿棱切割皮带背面的橡胶层，延长输送配件的更换周期。安装边界方面，这类辊筒的有效输送宽度对应筒体长度，两端轴伸长度需要匹配机架侧板的安装厚度，预留出轴承座、密封端盖的装配空间，轴端通常会加工键槽与链轮或者同步带轮连接，接收驱动端传递的扭矩。设计时需要核算辊体的壁厚，根据输送线的额定载荷计算筒体的抗弯挠度，保证满载工况下辊体中部的径向跳动量控制在允许范围内，避免运转时出现皮带抖动；同时要考虑轴与筒体的连接方式，通常采用过盈配合加焊接的工艺，保证大扭矩传递下轴与筒体不会出现相对转动，齿面的粗糙度控制在Ra3.2即可，不需要过高的加工精度，平衡加工成本与使用性能。在实际选型应用中，这类齿面辊筒适合输送表面有一定粗糙度的物料，比如成件包装货物、散料袋装物料，相比光面辊能在相同张紧力下提供更大的传动摩擦力，降低皮带张紧力的要求，延长皮带和轴承的使用寿命。
