口罩包装机配套辊轮结构设计

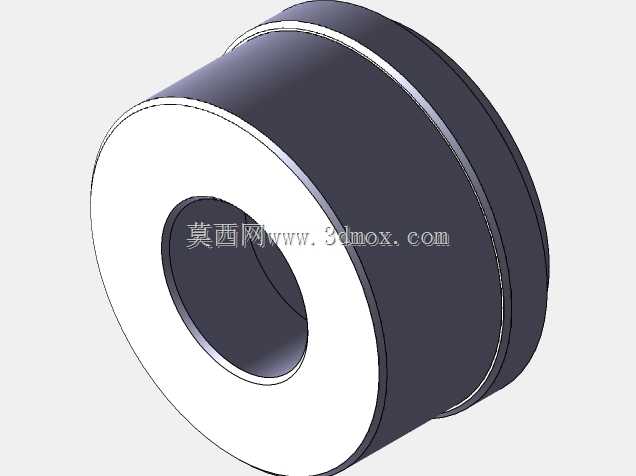

　　该辊轮部件是口罩自动化包装生产线中的核心输送导向构件，主要应用于平面口罩、折叠口罩完成成品裁切后的包装进料工序段，承担包装膜牵引、成品口罩输送导向的作用，在高速包装工况下保证包装膜走膜精度与口罩进料位置一致性，避免包装过程出现膜料偏移、口罩错位导致的包装封边不良、成品报废问题。从结构设计来看，该部件采用中空轴孔设计，可直接适配生产线常用的直径20mm/25mm传动辊轴，安装时通过轴端键槽传递扭矩，无需额外定制连接轴套，能直接匹配多数现有口罩包装机的辊系安装位，降低产线改造的配件适配成本。辊体采用三段式阶梯圆柱结构，两端直径略大于中间辊面直径，可在走膜过程中对包装膜两侧形成限位，无需额外加装挡边环即可避免膜带轴向窜动，

　　中间辊面做高光洁度处理，减少膜料牵引过程中的摩擦阻力，避免包装膜出现拉丝、刮痕影响成品外观。设计阶段充分考虑了包装车间的日常运维需求，辊体与轴的配合采用间隙配合公差，日常维护时可直接从轴端抽出辊体进行清洁，无需拆解周边的导向板、封边机构，大幅缩短设备清洁保养的停机时间。辊轮的径向跳动公差控制在0.02mm以内，在每分钟80-120包的高速运行工况下，不会因辊体偏心导致膜料张力波动，保证包装封边的压力均匀性，减少虚封、皱封的不良率。该部件的安装边界尺寸经过优化，总宽度适配常规180mm宽度的口罩包装膜，辊体外径120mm，安装时中心距相邻输送辊的距离可在150-200mm范围内调整，适配不同厚度包装膜的张力包覆角度需求，

　　不管是单层PE膜还是复合OPP膜都能获得稳定的牵引摩擦力。在功能实现上，该辊轮同时可作为张力检测辊的备选安装载体，中空内孔可预留张力传感器的走线空间，无需额外在辊系旁加装传感器支架，简化设备的走线布局，减少生产过程中粉尘、消毒水喷雾对传感器线路的腐蚀。针对口罩生产车间需要定期酒精消杀的使用场景，辊体表面采用硬质阳极氧化处理，耐常规消毒试剂腐蚀，长期使用不会出现表层锈蚀脱落污染包装膜的问题，符合卫生用品生产设备的材质要求。
