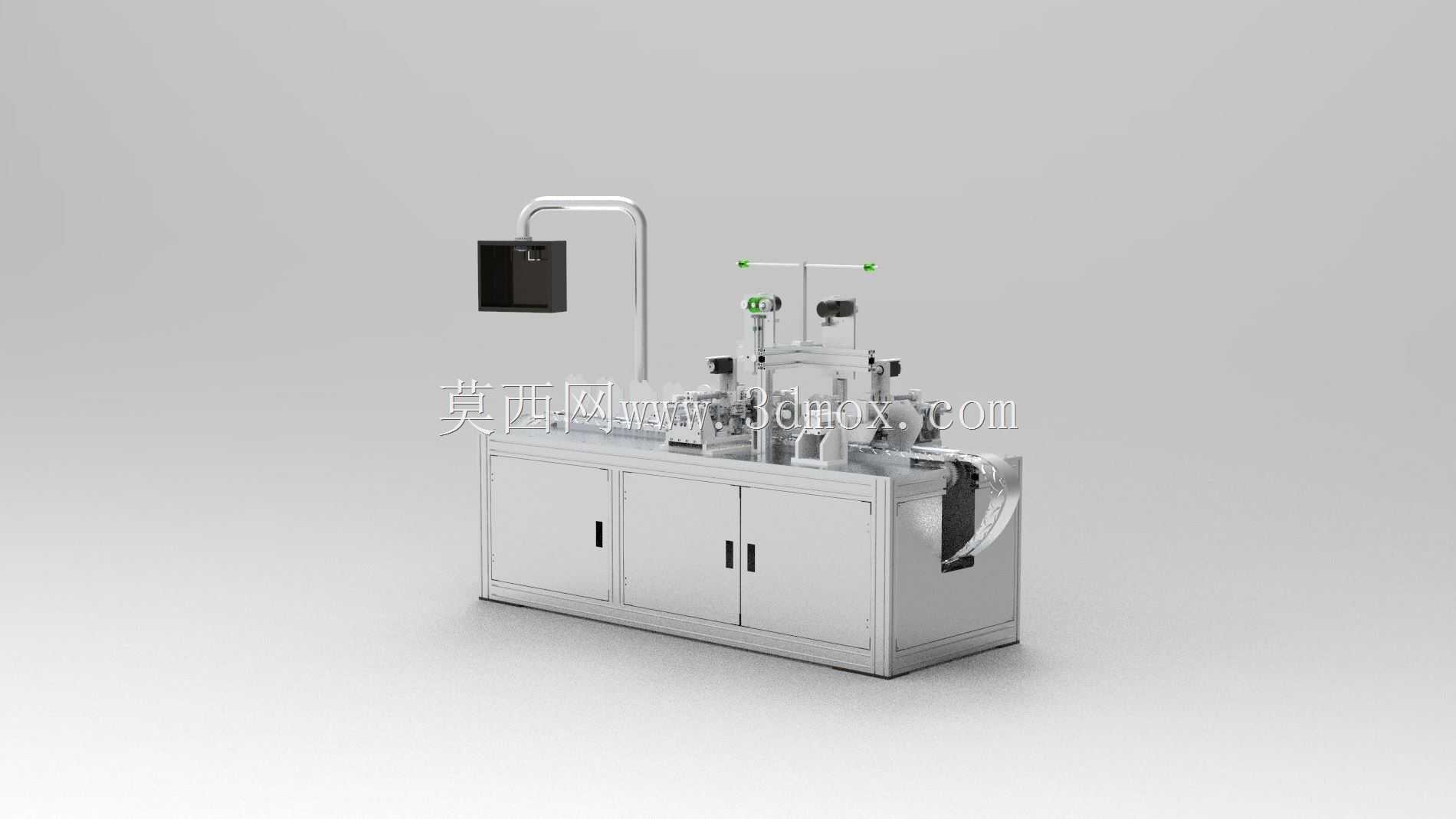

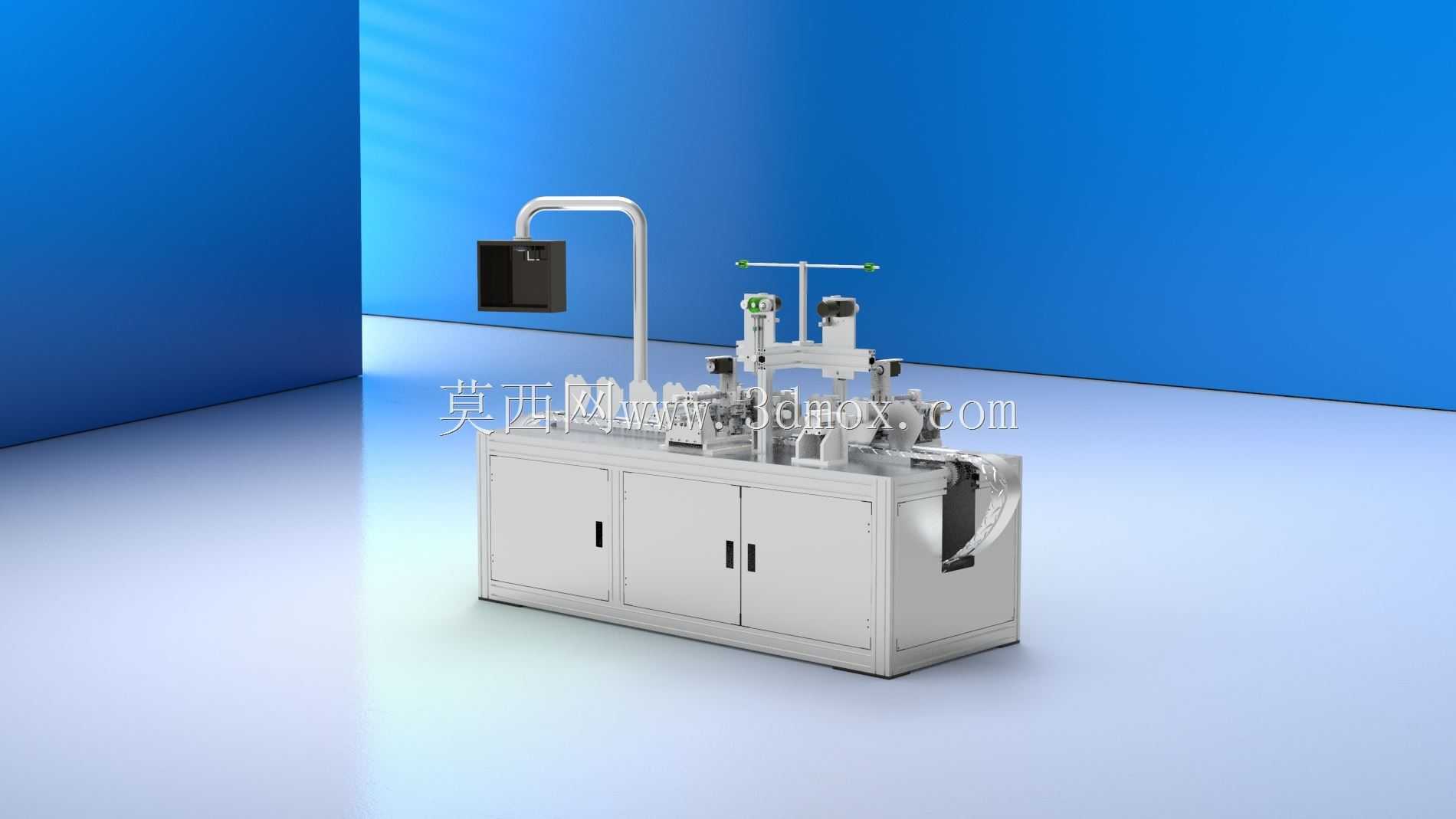

N95面罩半自动耳带焊接生产设备结构

　　这套设备主要面向折叠类防护面罩的耳带焊接工序，适配N95类型折叠面罩的量产加工场景，在口罩生产车间的中段工序工位部署，衔接前段面罩本体成型工序与后段的成品检测、包装工序，填补了全自动耳带焊机换型成本高、纯人工焊接效率不稳定的产能空白，适合中小批量订单生产、多规格面罩快速换线的生产场景。设备整体采用模块化工位布局，核心作业区域分为面罩上料定位工位、双组耳带送料裁切工位、超声焊接工位、成品出料工位，各工位通过直线输送导轨衔接，输送线采用同步带传动搭配定位治具，每个治具适配折叠面罩的外形轮廓，可保证面罩在输送过程中位置偏差控制在0.2mm以内，避免焊接位置偏移。设计阶段优先考虑了人工辅助上料的操作便利性，上料工位预留了足够的操作空间，

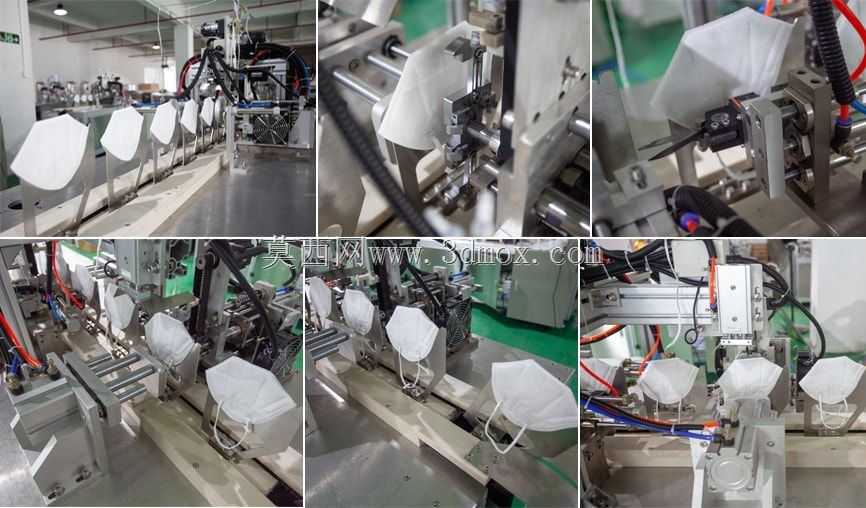

　　操作人员仅需将成型好的面罩本体放置到定位治具内，后续的耳带牵引、裁切、两端点位焊接、成品转移工序均由设备自动完成，单工位操作人员可同时兼顾2-3台同类型设备，大幅降低人工操作强度。焊接执行端采用双焊头对称布局，可同步完成单只面罩两侧耳带的焊接作业，焊头的下压行程、压力参数、超声触发时间均可独立调节，适配不同厚度的面罩无纺布层、不同材质耳带的焊接需求，避免出现焊穿面罩本体或者耳带焊接强度不足的问题。设备的机架主体采用工业铝型材拼接搭建，安装时无需复杂的地基处理，仅需将设备放置在水平硬化地面上，调整底部脚杯保证设备水平度即可投入使用，整体外形宽度控制在1.2米以内，长度约2.8米，高度适配操作人员站立作业的1.1米操作面高度，

　　可直接接入现有口罩生产流水线的布局中，不需要对原有车间输送线做大规模改造。气路系统采用集成式阀岛布局，所有气动元件的走线走管均隐藏在铝型材机架的槽道内部，既避免生产过程中无纺布纤维、浮尘堆积在管路表面，也方便后期维护时快速排查气路故障。设备的焊接工位设置了透明防护挡板，可阻挡焊接过程中产生的细微飞溅，同时不影响操作人员观察焊接作业状态，挡板采用快拆结构，清理维护时无需工具即可快速拆卸。耳带送料机构采用张力恒定的阻尼送料结构，可适配弹性耳带、无纺布耳带等不同类型的耳带原料，送料长度可通过参数快速调整，换产时仅需更换对应规格的面罩定位治具，调整焊头位置参数即可在半小时内完成不同规格面罩的生产切换，适配多品种小批量的防护用品生产需求。
