口罩生产设备用鱼罩辊结构设计

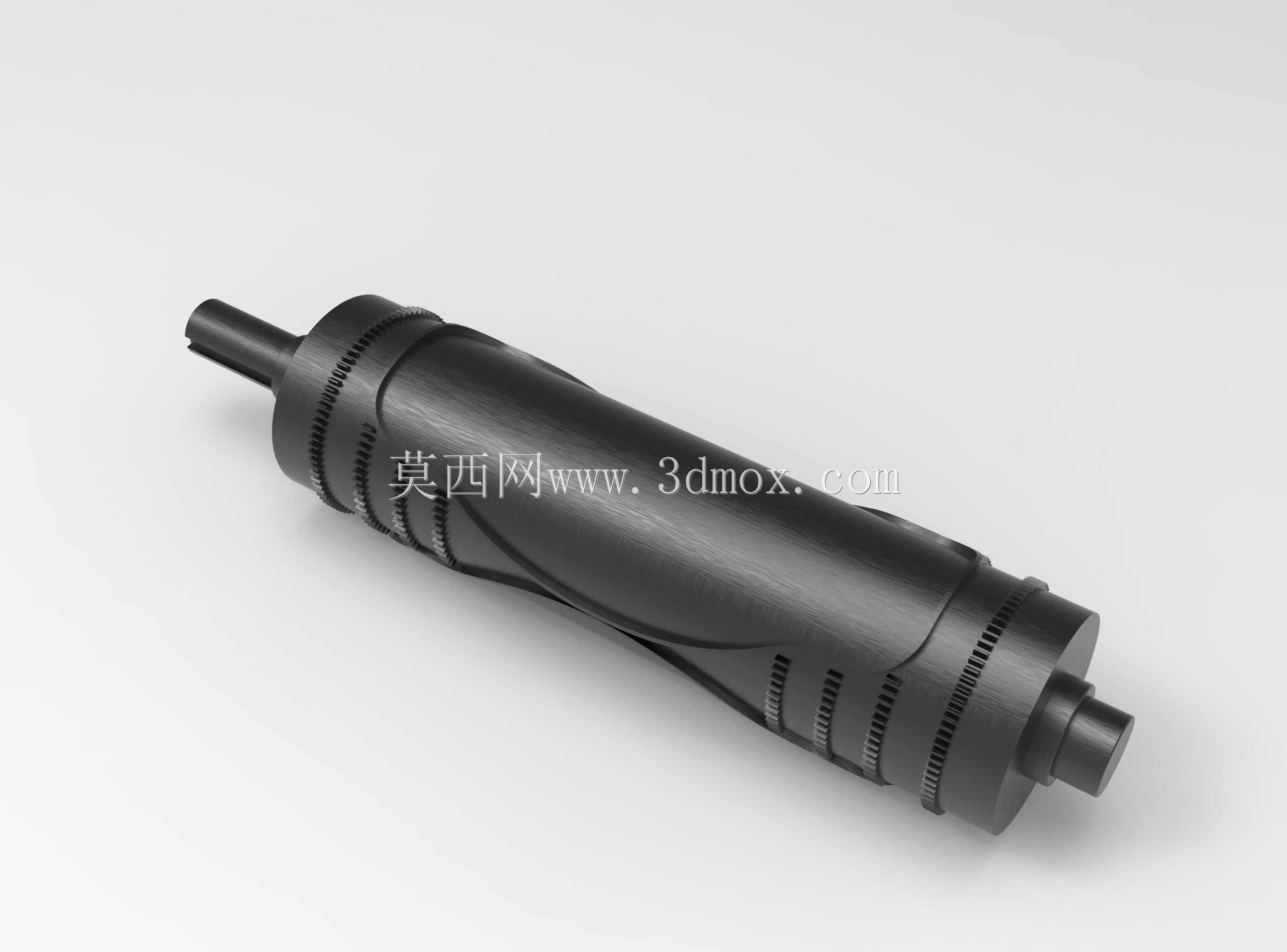

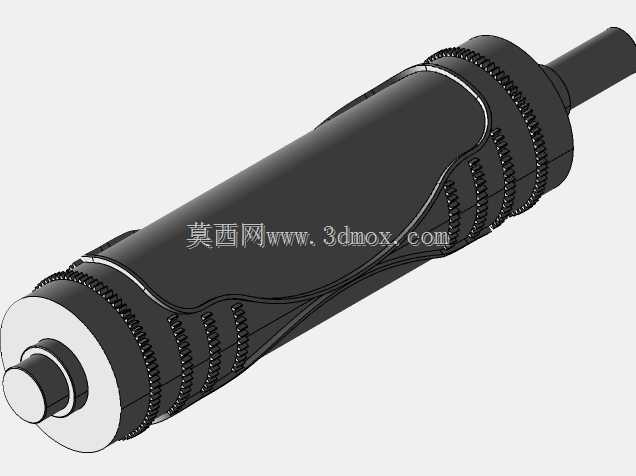

　　这款辊件主要应用于平面口罩生产设备的面料输送与压合成型工序，是口罩机成型工位的核心执行部件，承担着多层无纺布、熔喷布的同步输送、纹路压合以及料片定形的作用，直接影响口罩成品的封边强度、外观平整度以及生产节拍的稳定性。从结构设计来看，整体采用阶梯轴式布局，两端为同轴度要求极高的安装轴颈，用于和设备墙板上的轴承座配合装配，安装时需要保证两端轴颈的同轴度公差控制在0.02mm以内，避免辊体转动时出现径向跳动，导致面料拉扯、压合纹路偏移的问题。辊身主体为圆柱结构，表面加工有连续的螺旋式纹路与分段式齿槽，这些结构并非装饰设计，而是在压合过程中可以在面料表面形成均匀的压合点，既保证多层面料复合后的粘接强度，

　　又能避免整面压合导致的面料透气性下降问题，同时螺旋纹路的走向设计可以在辊体转动时给面料施加一个向中间收拢的轴向力，防止面料在输送过程中出现左右跑偏的情况。设计过程中需要重点考虑辊体的动平衡性能，因为口罩机的运行线速度通常可以达到每分钟80到120片，辊体如果存在动平衡偏差，高速转动时会产生明显振动，不仅会产生噪音，还会导致轴承过早磨损，甚至影响整机的运行精度，因此辊体在精加工完成后需要做动平衡校正，将剩余不平衡量控制在允许范围内。两端的轴颈长度根据常规口罩机墙板的安装厚度设计，预留了轴承安装位与密封件的安装空间，装配时轴颈和轴承内圈采用过渡配合，既保证传动的同轴度，又方便后期维护时的拆卸更换。辊身的直径设计经过反复验证，

　　直径过大会导致辊体转动惯量过高，启停响应变慢，容易在设备急停时出现面料堆积；直径过小则会导致包角不足，面料和辊面的摩擦力不够，出现打滑、送料长度不准的问题。表面的齿槽深度控制在0.3到0.5mm之间，深度过深会压穿面料，导致口罩出现破损，深度过浅则压合强度不足，成品容易出现分层开边的问题。在实际选型替换时，需要重点核对两端轴颈的直径、安装跨距以及辊身的有效工作长度，确保和原有设备的安装边界完全匹配，不需要额外改动墙板或者传动结构就可以直接装配使用，同时辊体表面采用硬化处理，提高耐磨性能，延长在连续生产工况下的使用寿命，减少设备停机维护的频次。
