N95口罩生产用超声波焊接辊结构

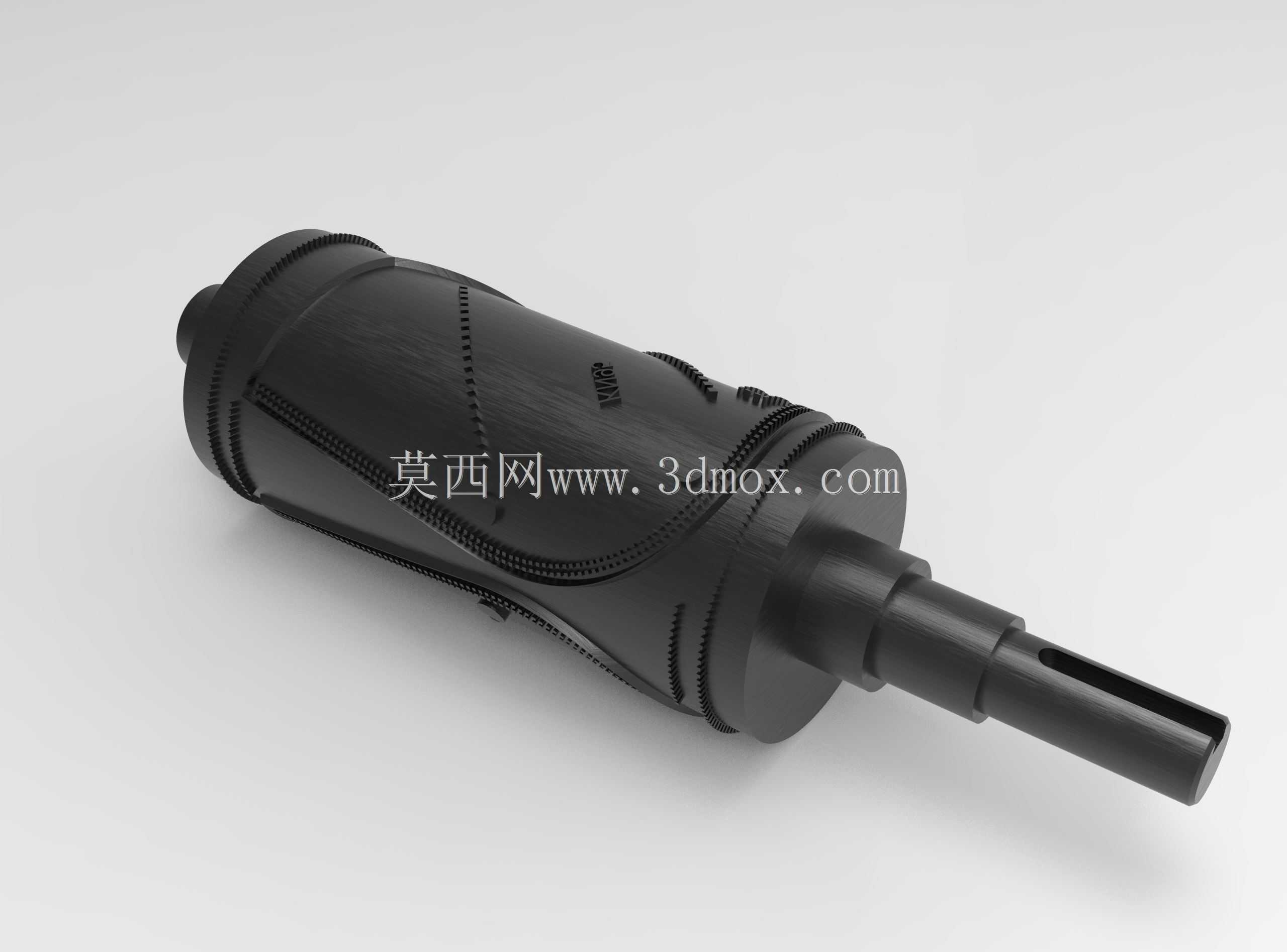

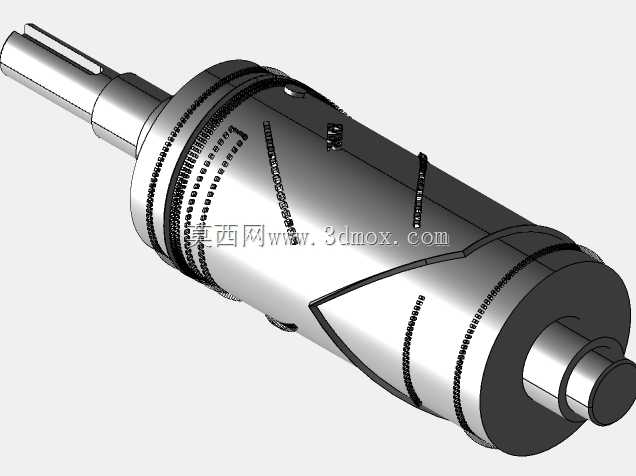

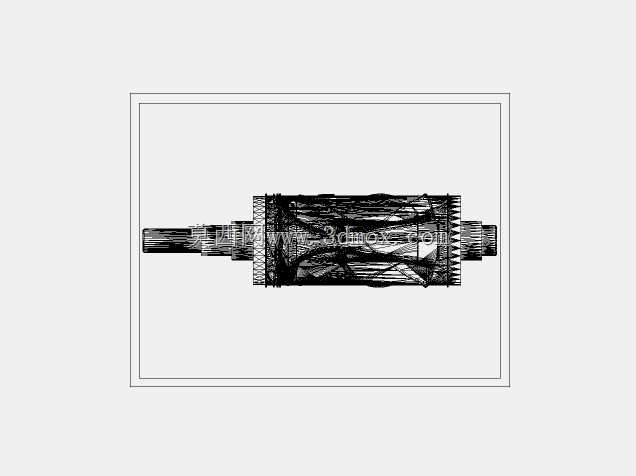

　　该辊体结构主要应用于N95类防护口罩的自动化生产线中，承担口罩多层无纺布、熔喷布材料的超声波熔接压合工序，是口罩成型工位的核心执行部件。在实际产线运行过程中，该部件随设备主轴做定速回转运动，配合超声波换能器的高频振动输出，将多层过滤材料在预设纹路位置实现分子层面的熔合粘接，替代传统胶粘或线缝工艺，保证口罩焊接位置的密封性与结构强度，避免出现虚焊、焊穿、压痕不均等常见生产缺陷。从结构设计层面来看，辊体主体采用一体式回转结构设计，工作段外圆加工有连续的仿形齿纹与定位线槽，齿形参数经过反复调校，既能够保证焊接压力均匀分布在熔接区域，又能在材料表面压出清晰的封边纹路，同时避免齿尖过于尖锐造成的材料破损。辊体一端为光轴定位段，

　　加工有标准键槽结构，可与设备传动主轴通过平键实现周向固定，保证回转过程中无相对滑动，传动精度稳定；另一端为过渡轴颈，与设备机架处的轴承座配合安装，支撑辊体做平稳回转，两端轴颈的同轴度公差控制在较高精度等级，避免高速回转时出现径向跳动，影响焊接质量。辊体工作段的外圆直径经过匹配计算，与产线的送料速度、超声波输出频率形成参数匹配，保证每一次压合位置与送料步距完全对应，不会出现焊缝错位的问题。辊体表面的纹路走向沿螺旋方向连续分布，适配连续回转的生产模式，相比间歇式压合结构，能够大幅提升生产线的运行速度，满足大批量口罩生产的节拍要求。设计过程中充分考虑了辊体的动平衡性能，对辊体内部非配合区域做了等重去除处理，避免高速回转时产生振动，

　　延长轴承与传动部件的使用寿命，同时降低设备运行的噪音。安装时需要保证辊体轴线与超声波焊头工作面保持严格平行，压合间隙根据生产材料的总厚度做微调，间隙过大会导致熔接不牢，间隙过小则会压穿材料甚至损坏齿面。日常维护中需要定期清理齿缝内残留的无纺布纤维，避免残留杂物积压在齿纹内造成压痕缺陷，同时定期检查两端轴承的润滑状态，保证回转顺畅无卡滞。该结构的整体刚性经过强化设计，能够承受长时间连续生产的交变载荷，不会出现辊体弯曲变形的问题，适配多数主流的N95口罩超声波焊接工位的安装尺寸，可直接替换同规格的老旧磨损辊体，降低设备维护的成本。
