高精度圆柱带倒角定位销参数化设计

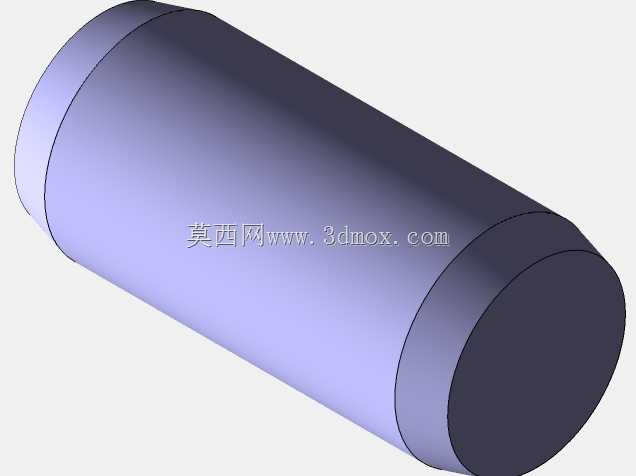

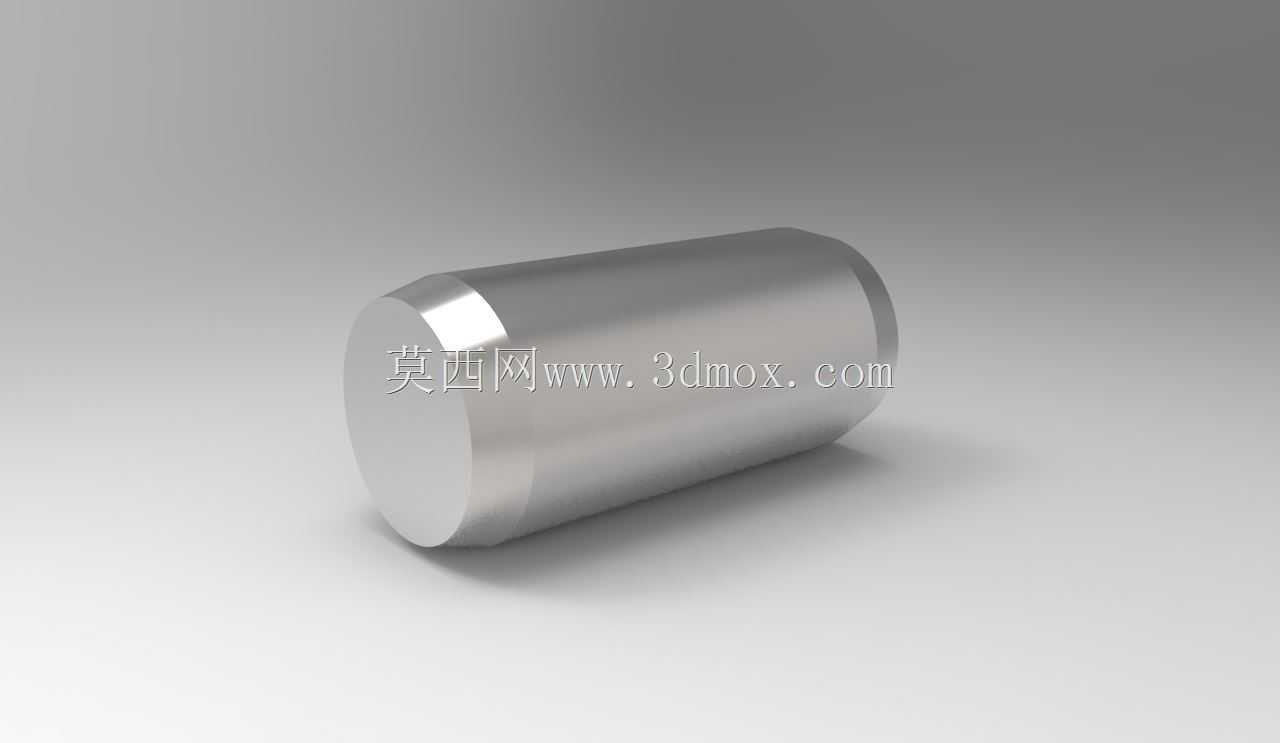

　　在工装夹具设计、精密机械装配、自动化产线工位定位环节，定位销是决定装配精度与重复定位可靠性的核心基础元件，这款圆柱型定位销的设计完全围绕实际工况的刚性需求展开，没有多余的装饰性结构，所有几何特征都服务于定位功能本身。从结构设计逻辑来看，销体主体采用等直径圆柱面作为核心定位工作面，圆柱面的直线度、圆度公差直接决定了定位配合的间隙等级，设计时需要根据被定位工件的孔位公差，匹配对应的销径公差带，通常过渡配合或小间隙配合的选型，能兼顾定位精度与拆装便利性。销体两端均设计了小角度倒角结构，这个看似简单的特征在实际装配中作用关键：一方面可以在工件合装时起到导向作用，避免销体端面棱边刮伤工件定位孔的内壁，防止装配过程中产生铁屑碎屑影响定位精度；

　　另一方面倒角结构也能消除销体加工时产生的端面毛刺，避免热处理后棱边崩裂的隐患。从安装边界来看，这类圆柱定位销通常采用过盈配合压入安装基座的销孔内，压入深度需要根据销体总长度合理设置，保证销体露出基座的工作段长度与工件定位孔的深度匹配，既不能因为露出长度过短导致定位失效，也不能因为露出过长造成工件装配干涉。在实际应用场景中，这类定位销广泛覆盖了冲压模具的上下模合模定位、焊接工装的工件装夹定位、自动化设备的托盘快换定位、精密检测治具的工件基准定位等场景，不同场景下对销体的材质和热处理要求存在差异：普通低载荷工位可以选用45号钢调质处理，中等载荷且有一定耐磨要求的工位可以选用轴承钢淬火处理，有防腐蚀要求的工位则可以选用不锈钢材质加工。

　　设计这类参数化定位销模型时，核心是要把销径、总长度、倒角尺寸、公差带这些核心参数做成可配置变量，方便在不同设计场景下快速调整生成对应规格，不需要重复建模，能大幅提升结构设计的效率。需要注意的是，定位销的安装孔位加工精度直接决定最终的定位效果，通常安装基座的销孔需要采用铰孔工艺保证孔壁的粗糙度与圆柱度，压入销体时要保证销体轴线与安装基面垂直，避免出现倾斜导致定位卡滞或者精度超差的问题。
