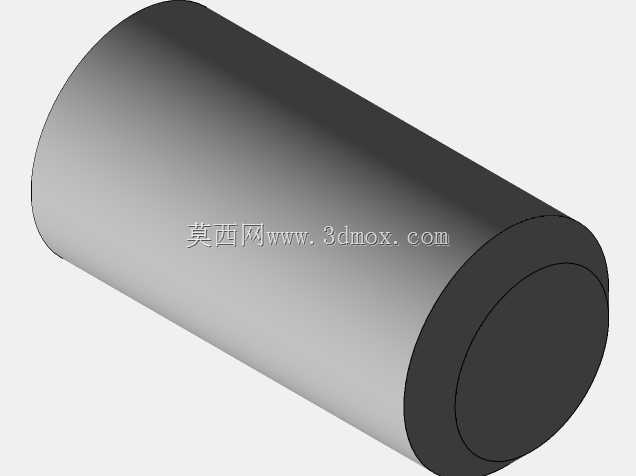

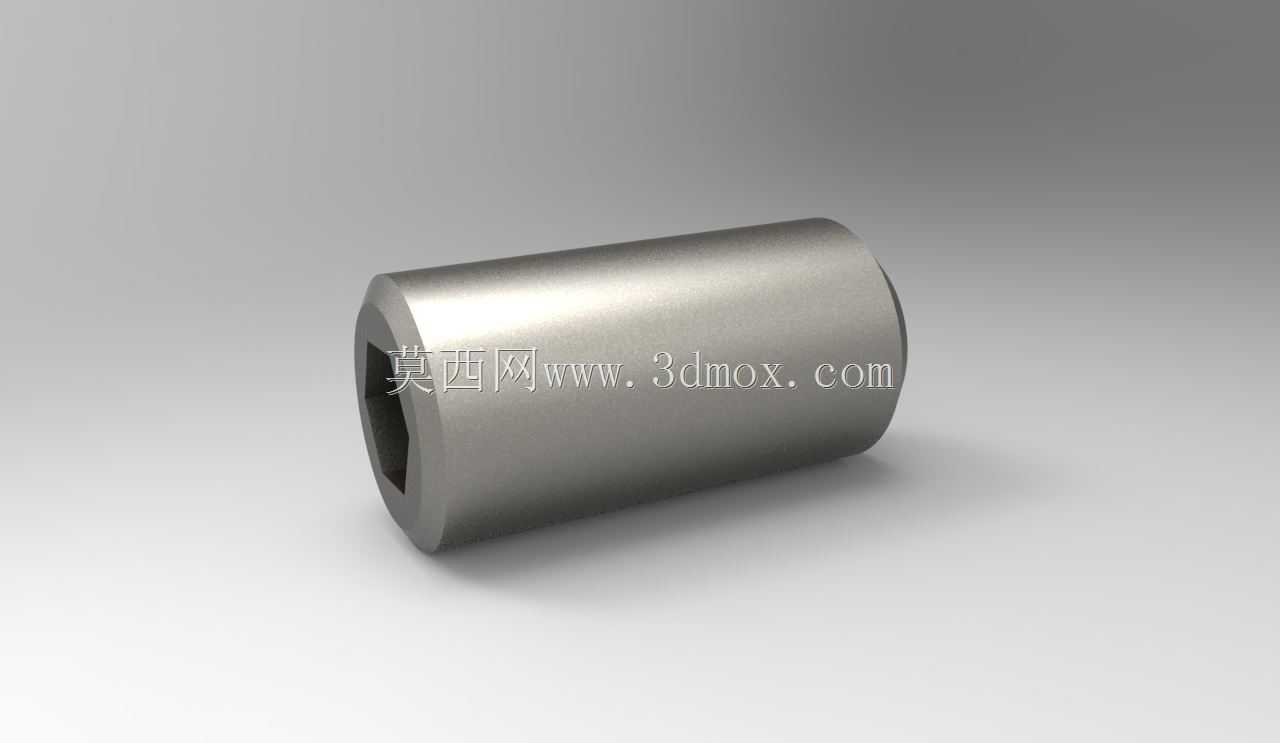

内六角平端紧定螺钉配套套筒结构

　　日常做非标设备装配调试的时候，经常会遇到空间受限位置的紧定螺钉安装需求，尤其是设备墙板内侧、轴套配合段、狭小工装定位槽这些位置，普通外六角扳手或者L型内六角扳手根本伸不进去，要么拧的时候打滑刮花内六角孔，要么没法施加足够的预紧力导致螺钉松脱，这款配套的套筒结构就是针对这类场景设计的。从实际使用场景来看，它主要适配内六角平端紧定螺钉的旋拧作业，不管是自动化线体上的导向轴轴向定位、工装夹具的顶紧固定，还是模具配件的位置锁止，只要用到平端紧定螺钉的深孔、窄位安装场景，都能用到这个结构。设计的时候首先考虑的是扭矩传递的可靠性，套筒整体采用圆柱外形，外圆做了高精度的磨削处理，和配套的延长杆或者电动起子夹头配合的时候同轴度误差控制在极小范围，

　　不会出现高速旋转时的摆振问题；内孔的内六角成型采用了精准的形位公差控制，六个受力面的平面度、相邻面的角度公差都严格匹配对应规格螺钉的头部尺寸，咬合的时候不会出现间隙，既不会刮伤螺钉的内六角孔，也能把施加的扭矩完整传递到螺钉上，避免打滑废件。外形尺寸上，套筒的外径比对应规格螺钉的头部外径略大一点，刚好能伸进沉孔或者窄槽里，不会和孔壁发生剐蹭，长度方向做了合理的延伸，能避开安装位置周边的凸台、加强筋等干涉结构，不需要额外打磨周边结构就能直接作业。安装边界方面，套筒的驱动端做了标准的对接结构，既能和手动扭力扳手配合做精准预紧，也能夹在电动起子上做快速批量装配，不需要额外做转接件，适配市面上主流的旋拧工具接口。实际做结构验证的时候，

　　针对不同硬度等级的紧定螺钉都做了匹配测试，不管是普通4.8级的碳钢螺钉，还是12.9级的高强度合金钢螺钉，套筒的内孔受力面都不会出现崩口、变形的问题，长期反复使用的磨损量也控制在合理范围，不会因为磨损导致咬合间隙变大。另外套筒的端面做了倒角处理，对准螺钉内六角孔的时候不需要反复调整角度，稍微倾斜就能顺利滑入对位，能有效提升装配作业的效率，尤其是批量组装线的工位上，这个细节能减少不少对位的辅助时间。很多新手做结构设计的时候容易忽略这类辅助工装的配套，往往等到装配的时候才发现螺钉位置太偏没法拧，要么临时磨扳手，要么被迫修改周边结构，提前把这类配套套筒的结构纳入紧固件选型的配套考量里，能大幅减少装配阶段的异常问题。
