可配置式螺纹护套连接结构设计

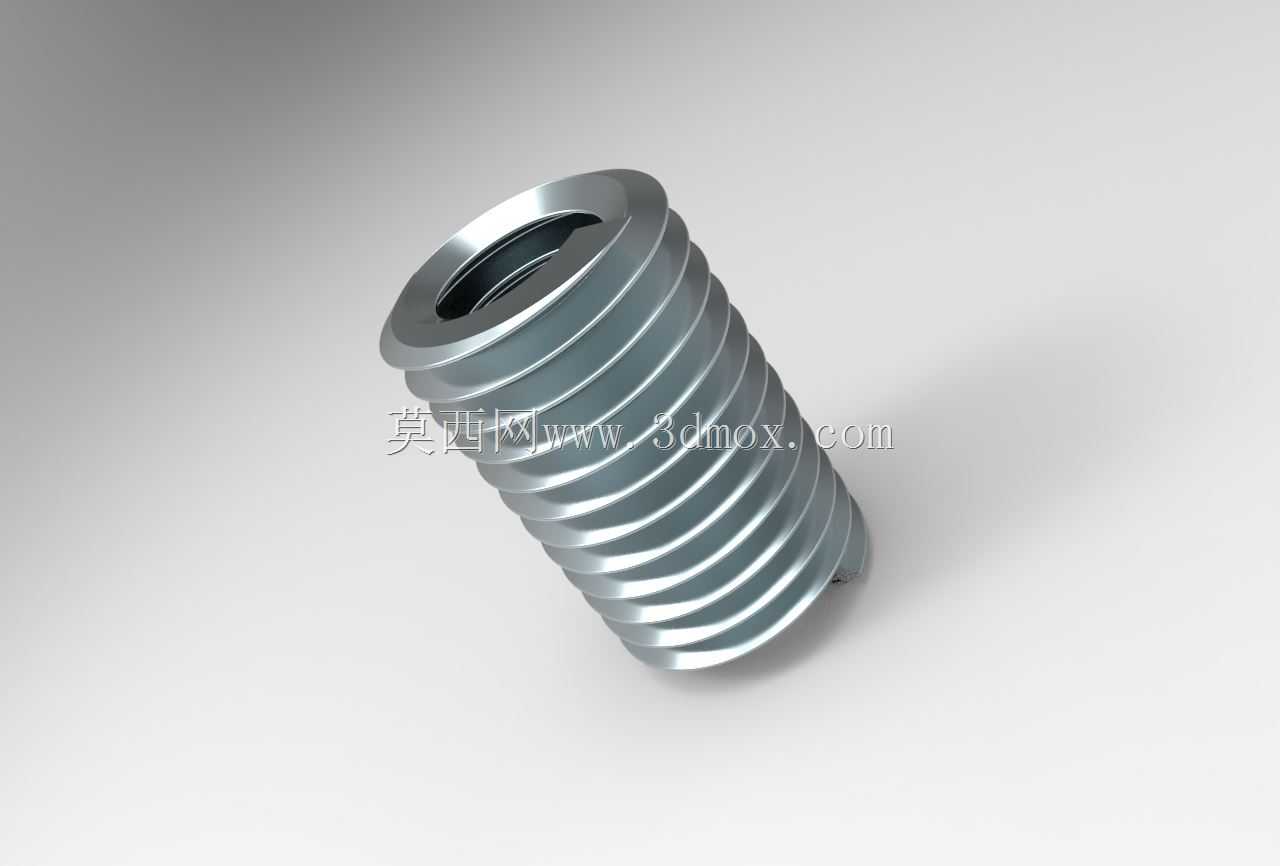

　　在各类机械设备的装配场景中，铝制壳体、镁合金构件、工程塑料件这类低强度基材的螺纹孔，反复拆装后极易出现滑牙、乱扣、螺纹牙型剪切失效的问题，一旦出现这类损伤，往往需要扩孔重新攻丝，甚至直接报废整个壳体构件，大幅提升设备维护成本与停机时长，而螺纹护套正是针对这类痛点设计的内嵌式螺纹加强元件。这款可配置的螺纹护套结构，采用菱形截面高精度不锈钢丝冷卷成型，整体为内外带同心螺纹的弹性衬套结构，安装时通过专用工具将其旋入预先攻好适配尺寸的基材底孔中，护套外螺纹与基材底孔紧密贴合，内螺纹则形成符合标准公制/英制螺纹规格的标准连接螺孔，可与对应规格的螺栓、螺钉实现高精度配合。从设计逻辑上看，该结构充分利用了不锈钢材料的弹性形变特性，

　　旋入底孔后护套会产生径向张紧力，牢牢嵌合在底孔壁上，不仅能分散螺钉拧紧时的应力载荷，将螺纹连接的承载能力提升30%以上，还能起到耐磨损、抗腐蚀、防螺纹松动的作用，在高低温交变、存在振动载荷的工况下，依然能保持稳定的连接精度。在实际选型与安装过程中，需要严格匹配基材材质确定底孔的钻孔直径与攻丝深度，护套的安装长度通常要比旋入的螺钉啮合长度多出1.5-2个螺距，预留出安装尾柄的折断空间，同时要保证安装后护套端面与基材表面齐平或略低于表面0.1-0.2mm，避免干涉其他配合面的装配。这类螺纹护套广泛应用在汽车发动机缸体、航空航天机载设备、通讯基站结构件、3D打印塑料功能件、医疗器械壳体的螺纹连接部位，尤其是需要频繁拆装的检修口、

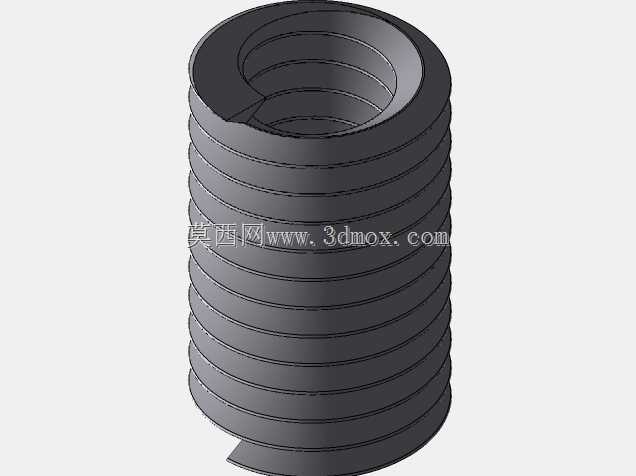

　　调节螺钉安装位，加装螺纹护套后可将螺纹孔的反复拆装寿命提升数十倍，即便出现螺纹损伤，只需取出旧护套重新安装新件即可完成修复，无需对基材进行二次加工。从结构建模的角度看，该可配置模型支持不同公称直径、螺距、安装长度的参数化调整，建模时重点还原了钢丝卷绕的螺距精度、护套两端的引导牙型、安装尾柄的易折断槽结构，同时预留了安装工具的配合间隙，可直接导入装配体中验证安装边界，避免出现护套与周边结构干涉、底孔深度不足导致的装配失败问题，在做轻量化设计时，还可根据实际载荷大小调整护套的壁厚参数，在保证连接强度的前提下尽可能压缩安装空间。
