高速钢1/2-13unc螺纹丝锥三维建模作品

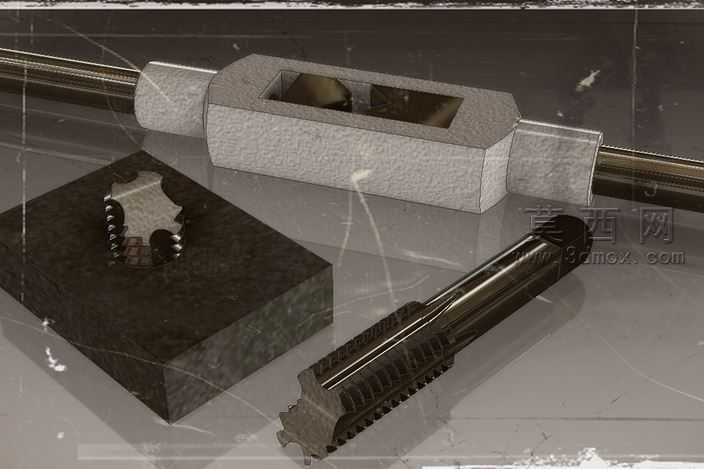

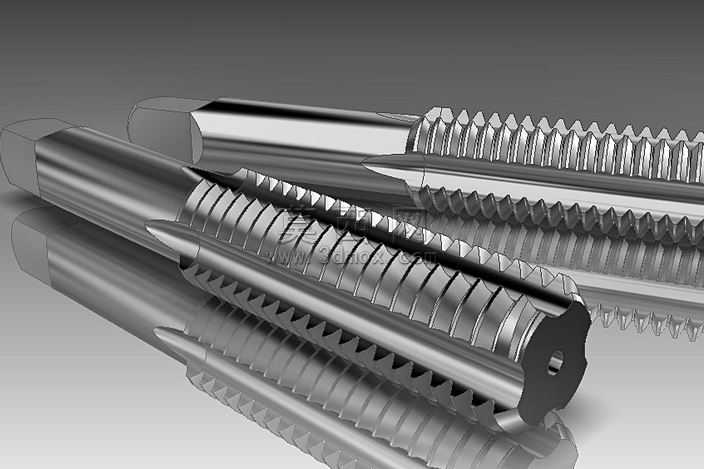

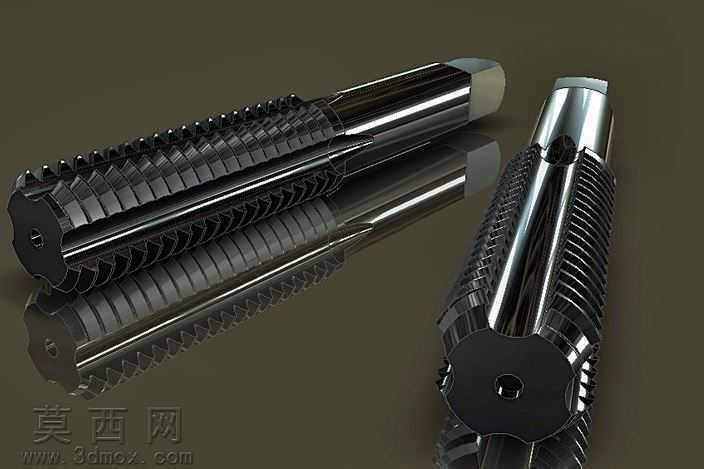

本作品为螺纹加工用高速钢丝锥的三维建模成果，建模过程围绕丝锥的实际功能结构展开，首先依据1/2-13unc统一粗牙螺纹的标准参数，确定丝锥的整体尺寸基准，先构建丝锥的夹持方柄部分，还原方柄的对称棱边结构，保证其与扳手夹持位的适配性，再延伸构建丝锥的杆身主体，校准杆身的同轴度参数，避免后续攻丝过程中出现偏摆问题。切削部分的建模是本次设计的核心，按照丝锥的切削锥角度，逐齿排布切削刃结构，还原每一个刃口的前角、后角参数，同时精准绘制出容屑槽的螺旋形态，保证容屑槽的曲率能够顺畅容纳攻丝过程中产生的切屑，避免切屑堵塞刮伤已加工螺纹表面。校准部分的建模严格匹配1/2-13unc的螺纹牙型参数，逐牙还原螺纹的牙距、牙高、牙型角，确保校准段能够对已切削的螺纹进行精准修型，保证最终成型螺纹的精度符合标准要求。材质渲染阶段，针对高速钢材质的金属特性，调整材质的反光度、粗糙度参数，还原高速钢刀具经过精磨后的金属光泽，同时在刃口部分做细微的质感区分，模拟刀具开刃后的细微磨砂质感；配套的丝锥扳手部分，还原了铸铁架体的磨砂铸面质感，以及调节螺杆的金属光泽，搭配黑色垫块的哑光橡胶质感，通过光影渲染突出各部件的结构层次，清晰展现丝锥与扳手配合使用的装配状态。设计过程中充分考虑丝锥的实际使用场景，对容易出现应力集中的刃槽根部做了细微的圆角过渡处理，还原真实刀具的工艺细节，整体模型结构完整，各部件的装配关系清晰，既还原了实物的外观形态，也精准体现了螺纹丝锥的功能结构特点，能够直观展现手用丝锥攻丝作业的工具形态与结构逻辑。
