诺德洛克防松螺栓连接组件结构设计

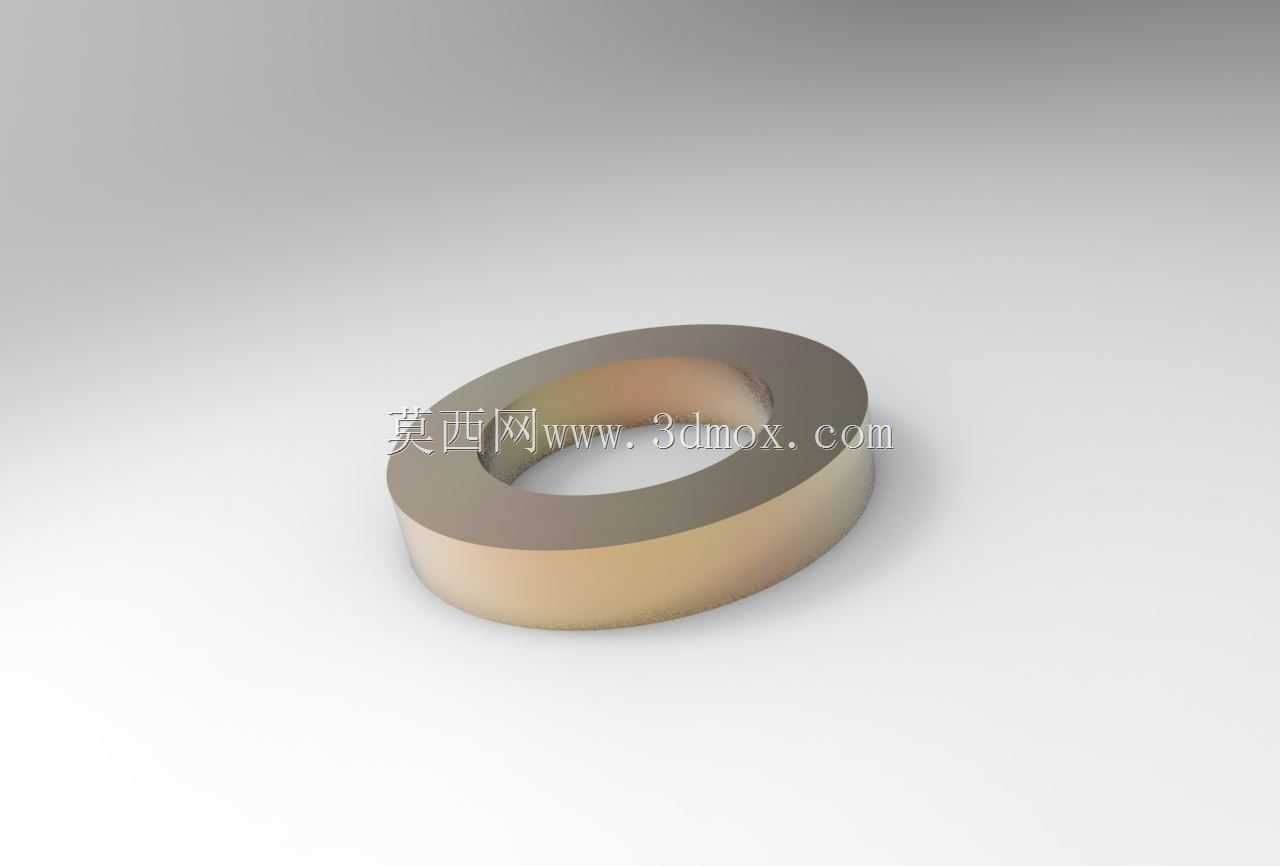

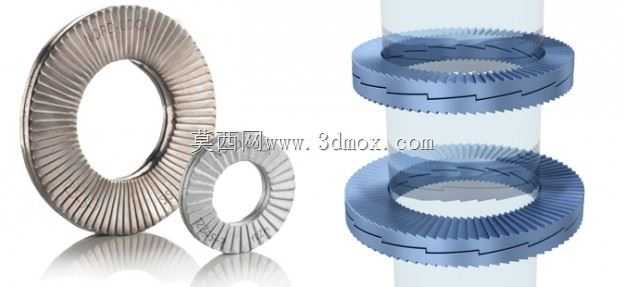

　　日常做家电结构设计时，螺纹连接的防松失效是绕不开的问题，尤其是洗衣机这类运行时存在持续振动、交变载荷的设备，普通螺纹副在长时间启停、正反转切换的工况下，很容易出现预紧力衰减、螺栓回转松脱的问题，轻则引发设备运行异响、部件移位，重则导致结构连接失效，带来安全隐患。这套诺德洛克结构的连接组件，核心是通过楔形垫圈的张紧原理实现防松，和传统的弹簧垫圈、尼龙防松螺母的原理有本质区别，它不依赖螺纹副本身的附加摩擦力，而是靠两片垫圈内侧的楔形齿面咬合，外侧的放射状齿纹分别贴合螺栓头支承面与被连接件表面，当螺栓出现回转松脱趋势时，两片垫圈的楔形斜面会产生抬升张力，将松脱的回转趋势转化为更大的夹紧力，从结构原理上杜绝振动工况下的连接松动。

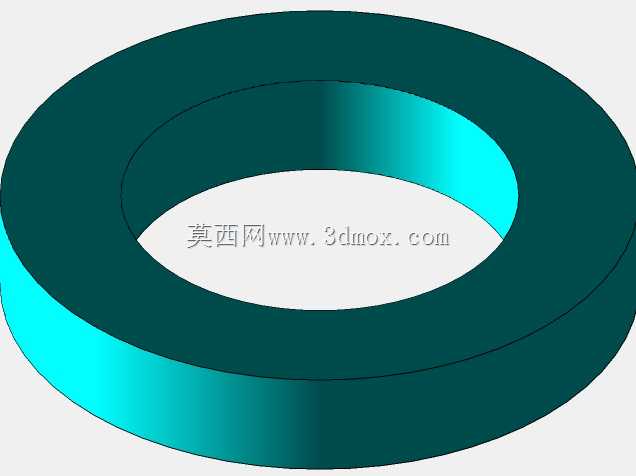

　　从结构设计细节来看，螺栓采用标准外六角头设计，头部支承面做了平整化处理，能和垫圈上表面实现充分贴合，避免局部应力集中导致的垫圈压溃；螺纹段采用普通公制三角螺纹，牙型角60度，适配家电设备常用的安装螺纹规格，末端做了倒角导向，方便现场装配时快速对准螺纹孔，不会出现螺纹错扣的问题。两片防松垫圈的厚度、齿形角度都经过匹配设计，楔形齿的升角大于螺纹本身的升角，这是实现防松功能的核心参数，只有当斜面升角大于螺纹升角时，松脱过程中产生的抬升力才会大于螺纹回转的摩擦力矩，保证连接副在持续振动下始终保持足够的预紧力。安装边界方面，这套连接组件对被连接件的安装面有明确要求，支承面需要保证足够的平面度，不能有明显的倾斜、焊渣或者凸起，

　　否则会导致垫圈受力不均，影响防松效果；安装时需要先将两片垫圈的楔形齿面对齐扣合，再套入螺栓，按照对应规格螺栓的额定预紧力矩拧紧即可，不需要额外增加防松胶、双螺母等附加防松结构，能有效缩减装配工序，提升家电生产线的装配效率。实际应用场景中，这类防松连接结构除了用在洗衣机的滚筒固定、电机安装、配重块连接等振动剧烈的位置，也可以推广到其他存在交变载荷、持续振动的通用机械设备连接部位，比如风机的叶轮固定、振动输送设备的机架连接、工程机械的覆盖件紧固等场景，相比传统防松结构，它的优势在于可以多次拆装重复使用，防松性能不会因为拆装次数增加出现明显衰减，也不会像尼龙防松螺母那样受温度影响出现性能下降，适配更宽的工况温度范围。

　　建模过程中需要重点关注垫圈齿形的参数匹配，以及螺栓头与垫圈、垫圈与被连接件接触面的配合公差，过松会导致装配后出现间隙，过紧则会导致安装时垫圈无法正常咬合，影响防松功能的实现；螺纹段的建模需要符合通用螺纹标准，保证和标准螺母、螺纹孔的互换性，不需要做特殊的定制化螺纹设计，降低后续采购、装配的成本。
