十字盘头自攻螺钉精密三维结构模型

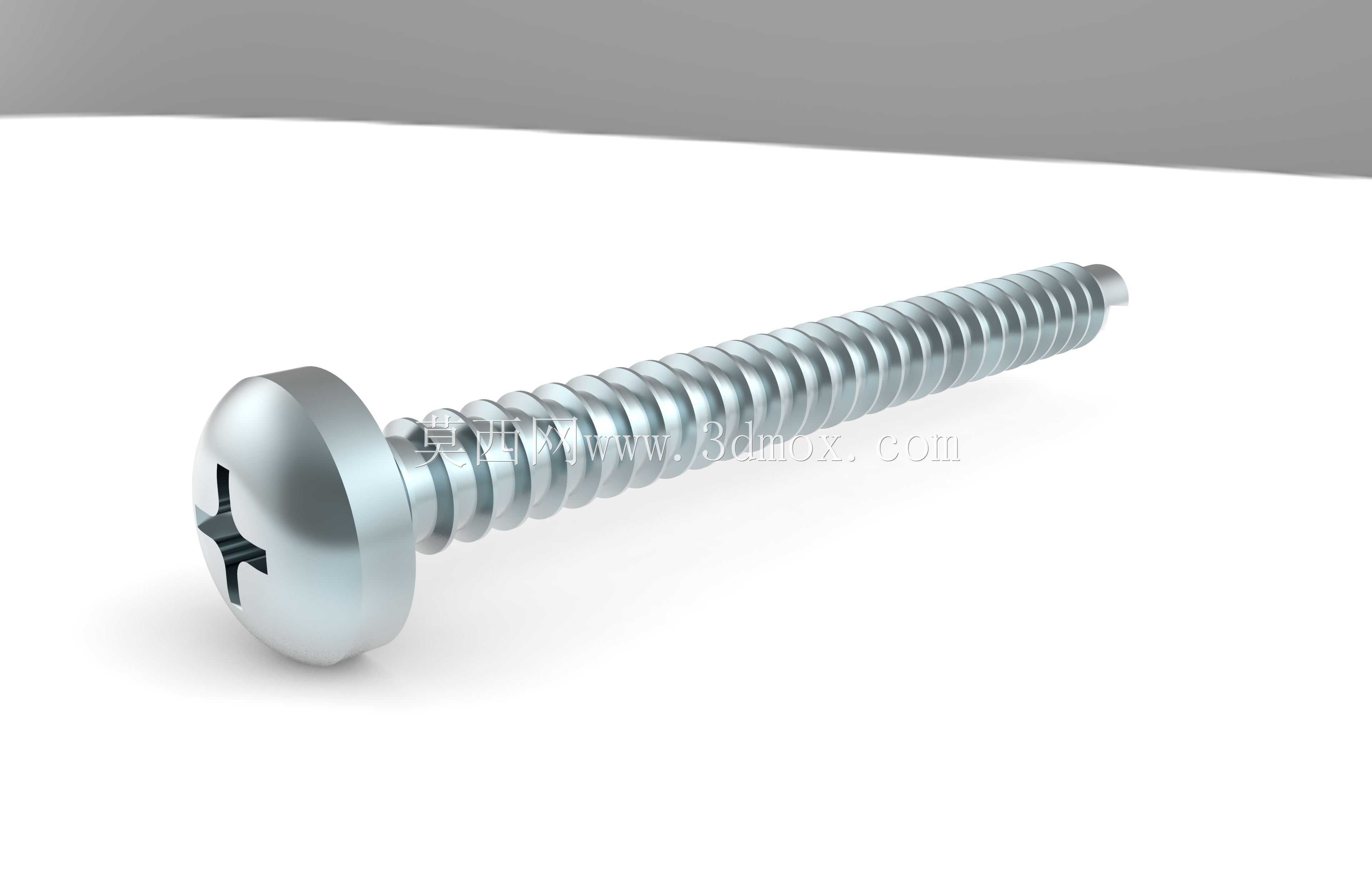

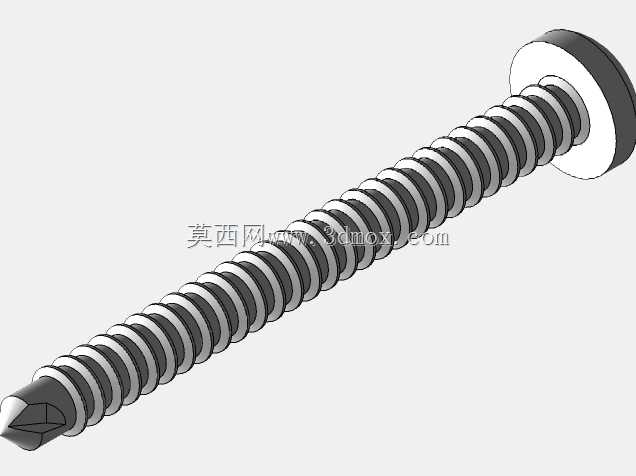

　　这款十字盘头自攻螺钉的三维结构，完全参照通用紧固件的实际加工成型逻辑构建，还原了量产螺钉的每一处细节特征，可直接用于各类设备装配的干涉校验、装配模拟环节。从实际应用场景来看，这类螺钉广泛覆盖薄板金属构件连接、塑料壳体装配、木质构件快速紧固等场景，在家电外壳组装、小型机电设备壳体固定、家具五金连接、低压电气柜内部附件安装等工况中都有大量使用，无需预先攻制内螺纹，依靠自身螺纹在旋入过程中挤压成型配套螺纹，大幅减少装配工序的前置准备工作量。从结构设计逻辑来看，盘头的头部尺寸设计兼顾了压紧面面积与头部外露高度的平衡，头部下表面的平整承压面能在旋紧后均匀分散压紧力，避免被连接件表面出现压痕甚至局部压溃的问题；

　　头部的十字槽深度与槽型角度完全适配通用十字螺丝刀的批头尺寸，槽口边缘做了微小的导向倒角，能让批头快速对准卡入，减少装配过程中批头滑脱划花槽口的概率。螺杆部分的螺纹采用自攻螺钉专用的牙型设计，牙顶有微小的圆弧过渡，既保证旋入过程中能顺畅切削/挤压出配套内螺纹，又能避免牙顶过于尖锐导致的螺纹脆断问题；螺纹的螺距参数匹配常用薄板、工程塑料的攻丝特性，旋入过程中阻力均匀，不会出现螺距错配导致的连接件开裂问题。螺杆末端的导向锥角做了优化，角度控制在能快速对准预制安装孔的范围，不会因为锥角过尖导致安装时扎偏孔位，也不会因为锥角过钝增加初始旋入的阻力。从安装边界维度来看，模型完整还原了螺钉的头部外径、头部高度、螺杆公称直径、总长度、

　　有效螺纹长度等关键尺寸，在做装配仿真时，可以直接校验安装孔的孔径是否匹配、螺钉旋入后尾部是否会超出连接件背面、头部沉孔或过孔的尺寸是否能完全容纳螺钉头部，避免实际装配时出现螺钉过长顶触内部元器件、头部突出外表面影响外观、孔位过小导致螺钉无法旋入等常见问题。建模过程中对螺纹的收尾段、头部与螺杆衔接的过渡圆角都做了精准还原，这些细节在做有限元受力分析时能有效避免应力集中导致的计算偏差，可直接用于螺钉连接强度的仿真校核，帮助设计人员提前判断所选螺钉规格是否能满足工况的拉拔力、剪切力要求，减少后期实物样机测试时的紧固件选型错误。
