可翻转末端移动式皮带输送设备结构

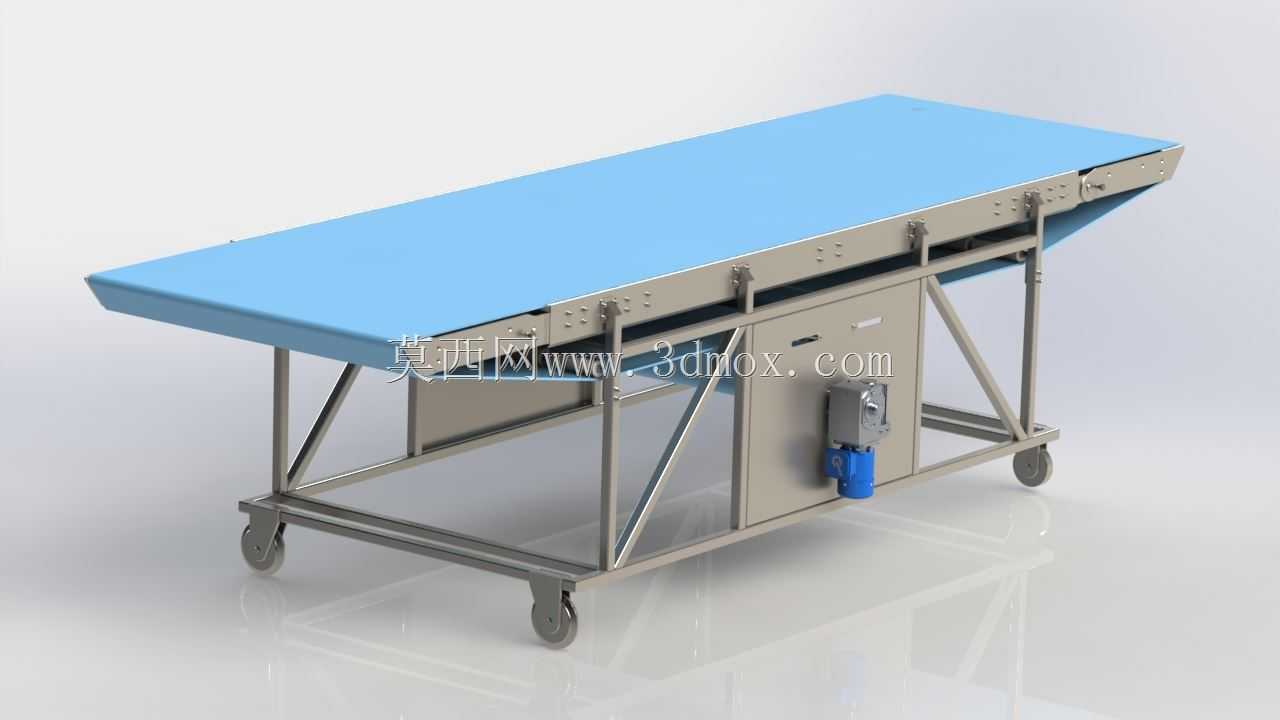

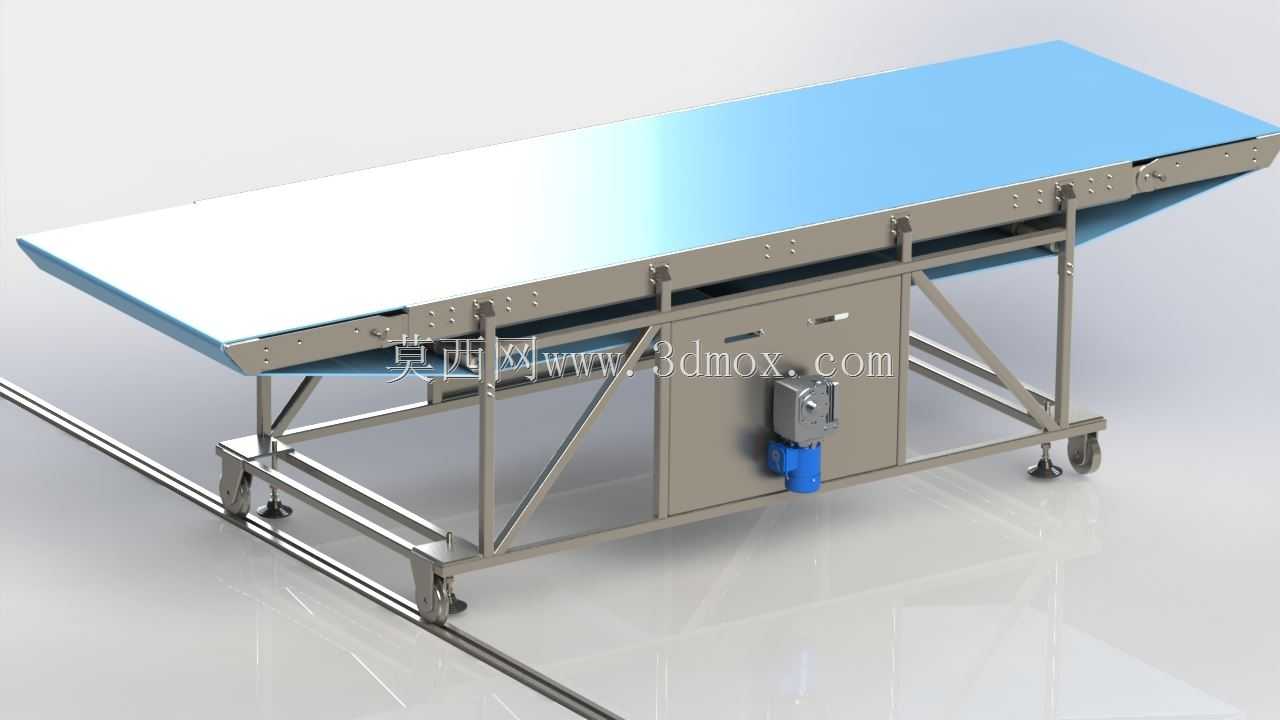

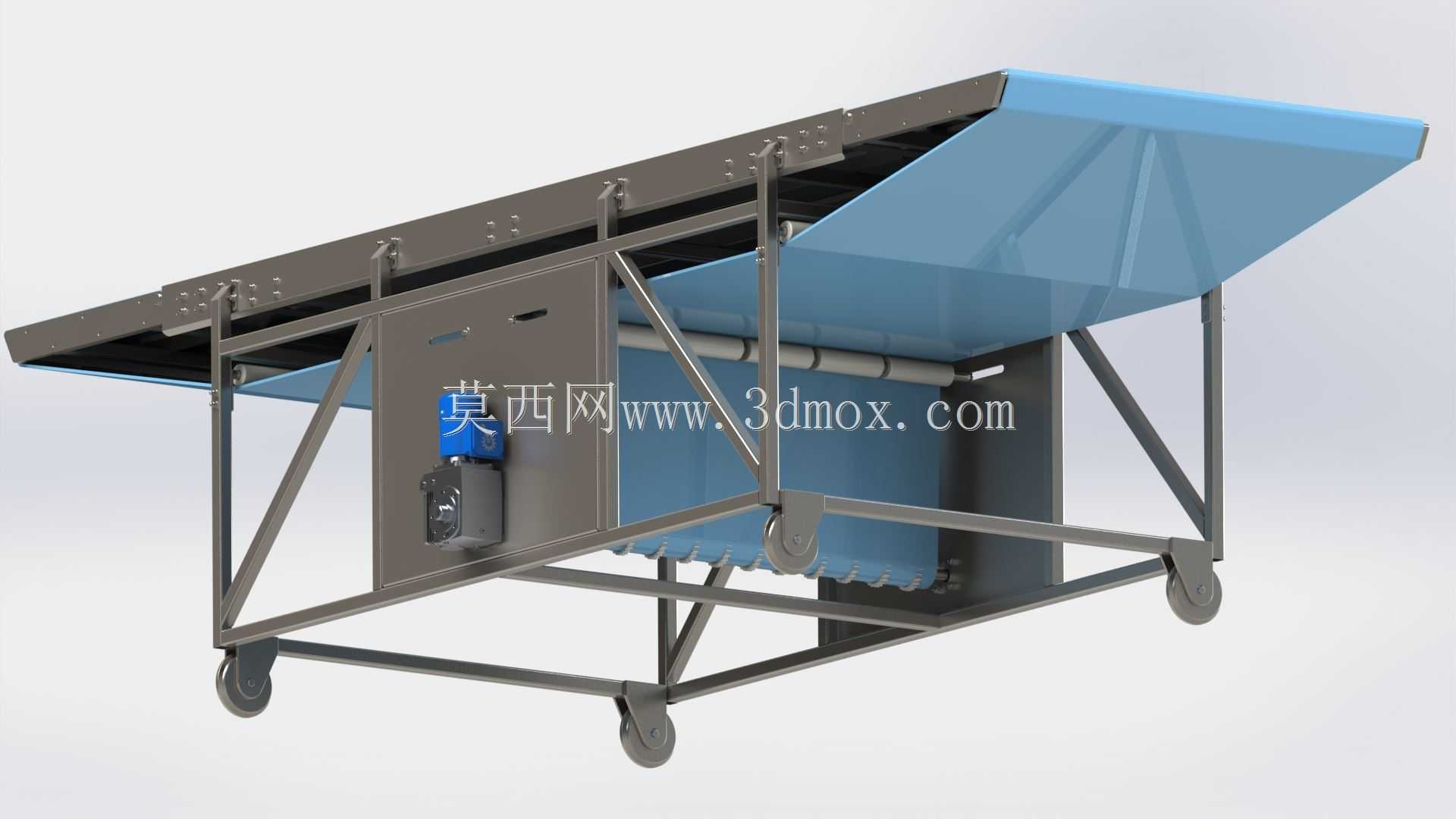

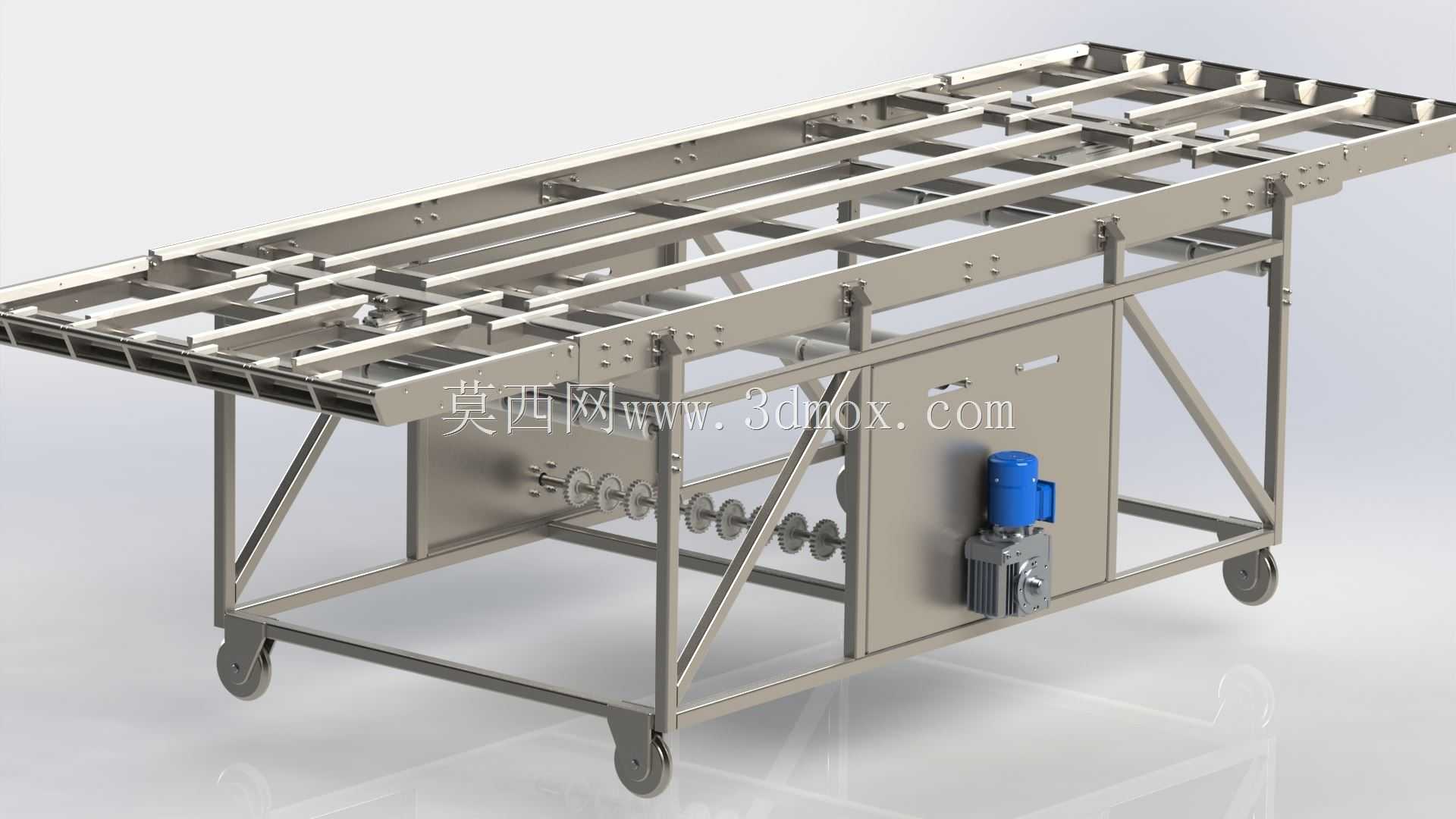

　　在电商仓储分拣、车间工序间物料转运、装卸货接驳这类需要灵活调整输送落点的场景里，固定长度的皮带机往往难以适配多变的工位间距与落料位置差，这款带末端翻转功能的移动皮带输送结构，正是针对这类柔性输送需求做的针对性设计。设备整体采用方管焊接的桁架式机架，底部配置四个带刹车的万向脚轮，可根据现场作业需求快速推移到指定工位，踩下刹车即可锁定位置，无需做地面预埋固定，适配临时布线、多工位轮换作业的生产场景。机架中部集成了驱动电机与控制电箱，驱动辊筒通过链传动带动蓝色PVC皮带运转，皮带下方设置多组承托托板，避免重载物料输送时皮带下凹跑偏，张紧机构设置在机架两端的辊筒安装座处，通过调节螺栓即可调整皮带张紧度，日常维护无需拆解大量结构。

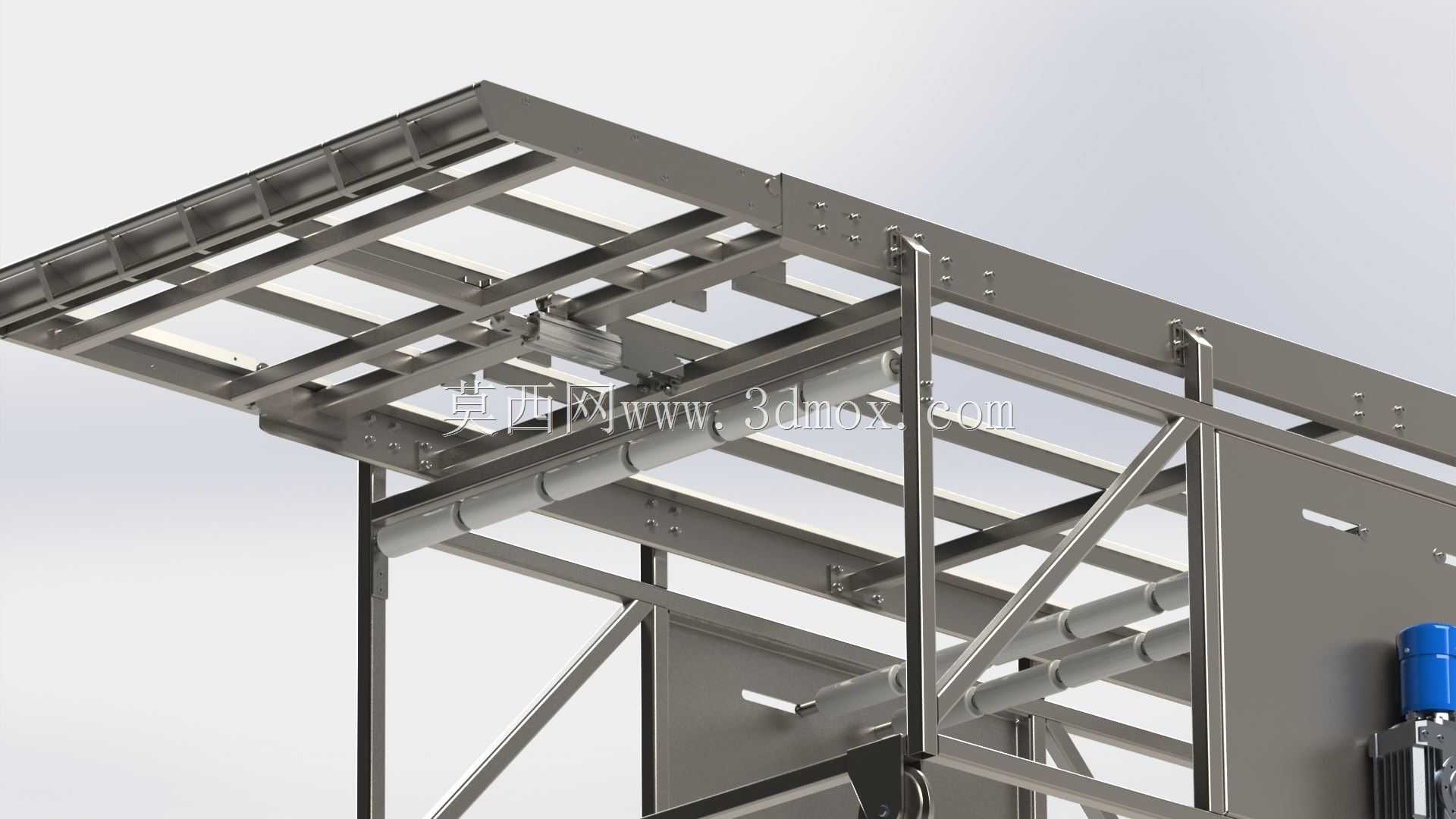

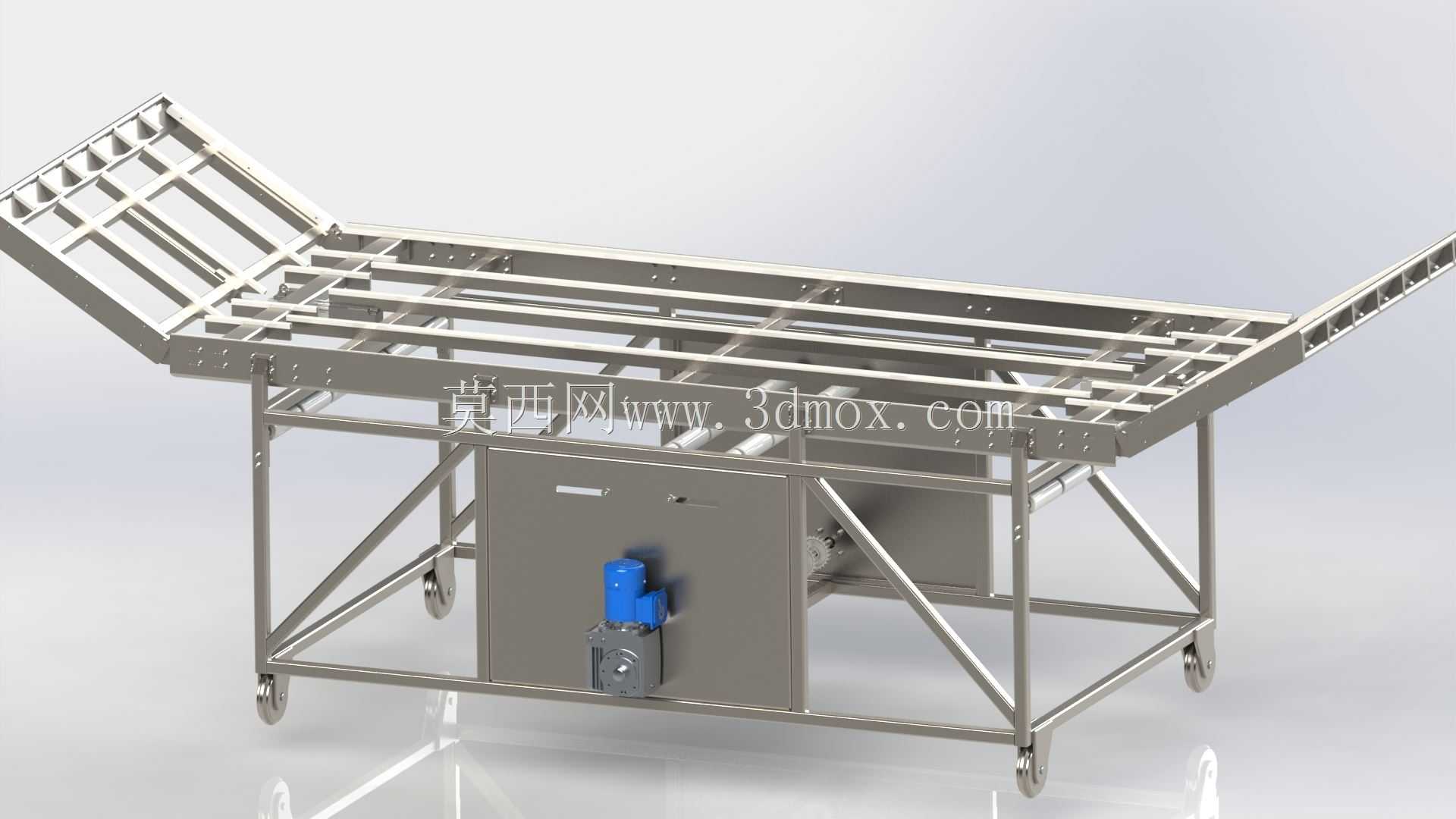

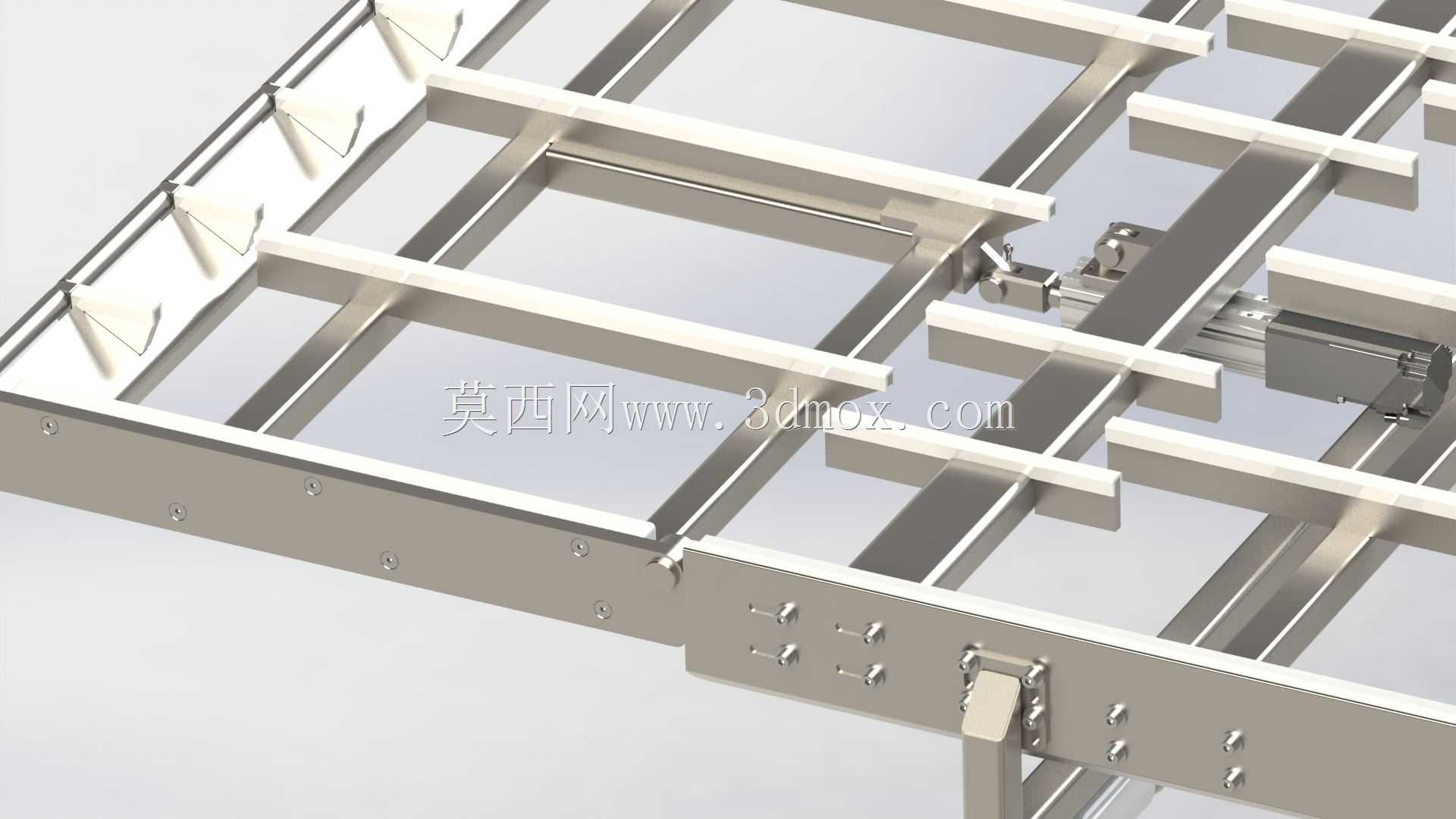

　　最核心的末端翻转段采用铰接结构与主输送段连接，可根据对接设备的高度差、落料位置需求调整翻转角度，既可以向上抬起避让地面障碍物，也可以向下倾斜降低落料高度，减少易碎物料跌落的冲击损伤，翻转段的定位采用快锁插销结构，调整到目标角度后插入插销即可完成固定，操作无需额外工具。从安装边界来看，设备主输送段长度适配常规车间通道的通行宽度，整机宽度控制在单人可推移的尺寸范围内，翻转段调整到水平状态时整机总长满足常规货车装卸货的接驳距离，翻转到最大仰角时可避让高度1.2米以内的地面设备，不会与周边工位的护栏、操作台产生干涉。设计过程中特意将电箱与驱动电机布置在机架中部的封闭舱体内，既避免车间粉尘、洒落的物料碎屑堆积在传动部件上，也能平衡整机重心，

　　推移过程中不会出现头重脚轻的倾翻风险，机架侧面的斜撑结构做了受力优化，在皮带满载、末端翻转到最大下倾角度时，机架整体变形量控制在允许范围内，不会出现皮带跑偏、结构颤振的问题。这类输送结构尤其适合快递网点的卸车分拣、小型加工厂的工序间工件转运、农产品分拣线的灵活接驳场景，相比固定长度的皮带机，不需要额外配置多台不同长度的设备做拼接，单台设备即可覆盖多种输送距离与落料高度的需求，减少设备投入成本的同时，也降低了现场多设备拼接的布线、调试工作量。
