工业带式输送机内置托辊组件结构

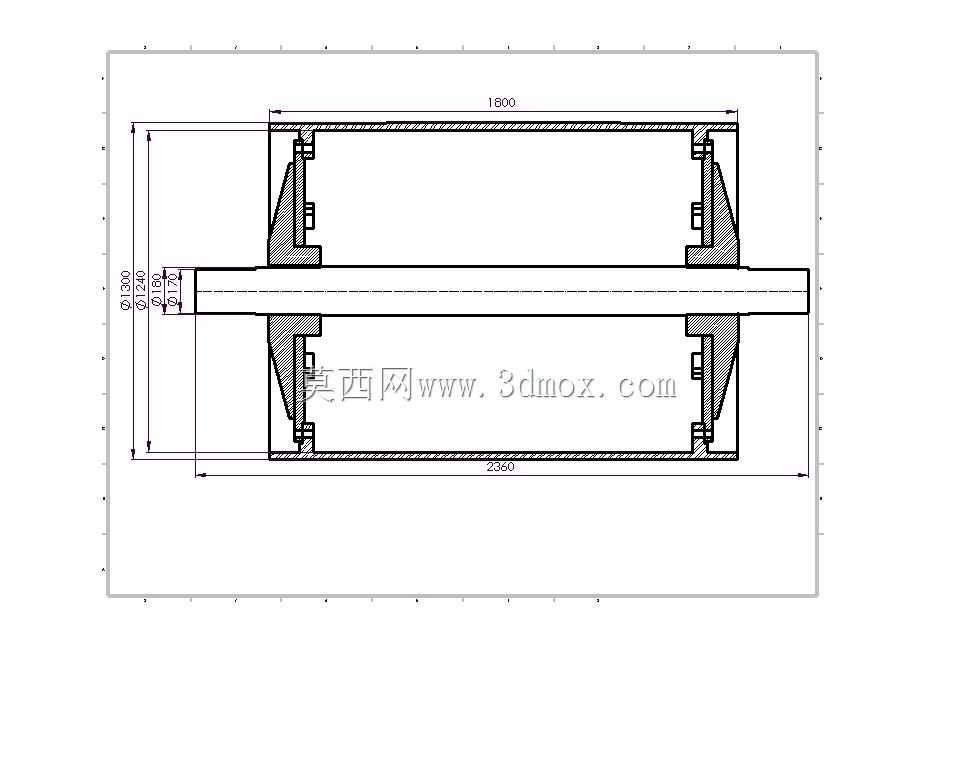

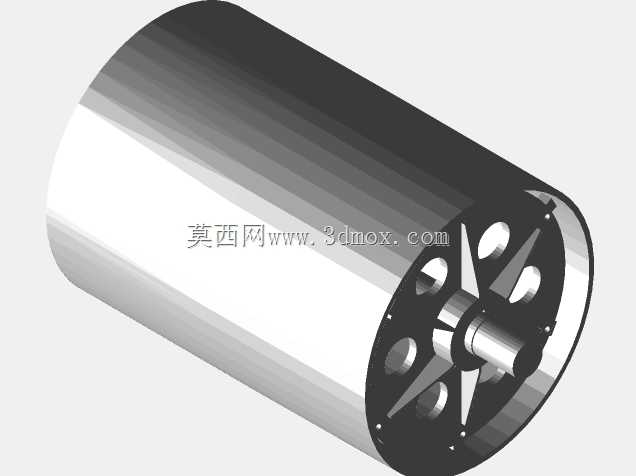

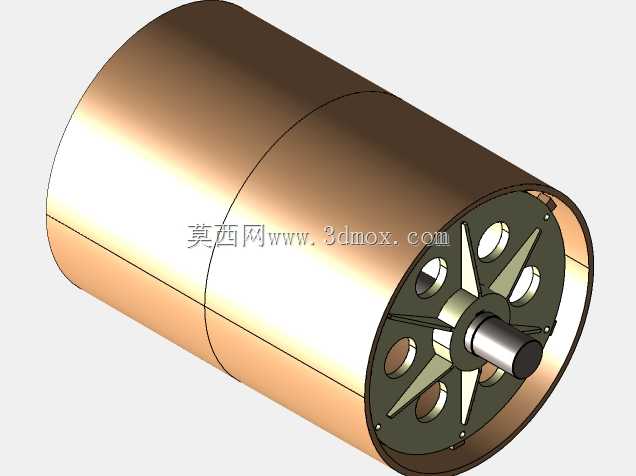

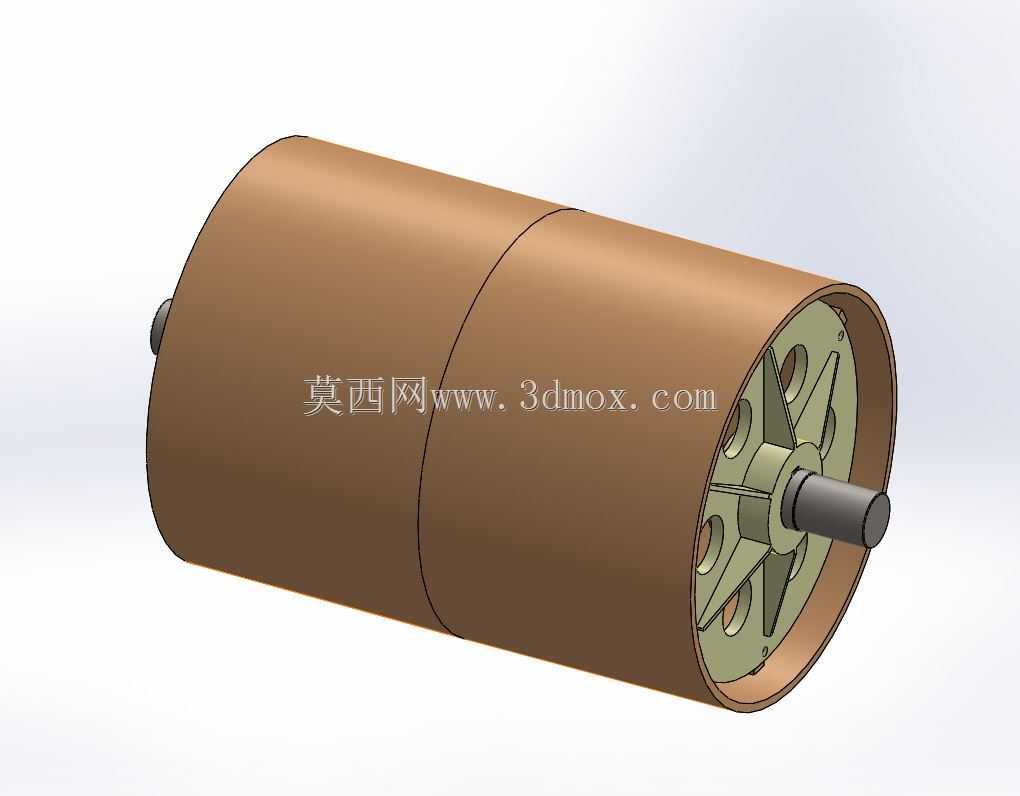

　　在散料输送、成品件转运的工业生产场景里，带式输送机的运行稳定性很大程度上取决于托辊组件的性能表现，这套托辊结构正是针对长距离皮带输送工况设计的核心承载部件。从实际使用场景来看，这类托辊多布置在皮带机的承载段与回程段，承载段托辊需要承接皮带上方物料与皮带自身的总重量，回程段托辊则承托返程皮带的下垂重量，避免皮带运行过程中出现跑偏、撒料、过度磨损等常见故障。设计过程中优先考虑了运行阻力的控制，辊筒主体采用圆柱形薄壁筒体结构，筒体表面做光滑处理，减少与皮带接触面的摩擦损耗，同时筒体的径向跳动量控制在合理区间，避免皮带运行时出现周期性跳动影响输送平稳性。端部的支撑结构采用辐板式设计，既保证了轴端支撑的结构强度，

　　又通过辐板的镂空设计减轻了整体自重，降低了转动惯量，让托辊启动、运行过程中的能耗更低。轴端伸出段的尺寸匹配常规皮带机的安装支架槽口，安装时不需要额外定制转接件，可直接适配通用的托辊安装支座，安装边界预留了足够的密封件安装空间，可根据使用场景加装防尘、防水密封结构，适配矿山、港口、建材厂等多粉尘、潮湿的恶劣工况。从结构设计逻辑来看，筒体与端盖的配合采用过盈压装的连接方式，避免焊接连接带来的筒体变形问题，保证辊筒的同轴度，端盖与中心轴之间预留了轴承安装位，可适配深沟球轴承满足常规转速下的转动需求，轴承位的公差配合按照基孔制标准选取，保证轴承安装后不会出现跑内圈、跑外圈的失效问题。实际选型过程中，可根据皮带宽度、

　　物料堆积密度调整筒体的长度与壁厚，针对大密度矿石、煤炭等散料输送场景可适当增加筒体壁厚提升承载能力，针对轻工行业的成品箱、包装袋输送场景可适当减薄壁厚降低设备自重。这套结构在建模过程中还原了实际生产中的装配关系，各部件的配合间隙、安装尺寸都按照实际加工公差设置，可直接用于设备改造的选型参考、新设备的结构设计校核，也可用于输送设备的装配模拟、干涉检查，避免实际加工装配过程中出现尺寸不匹配的问题。
