法兰安装式漫反射液位检测传感装置

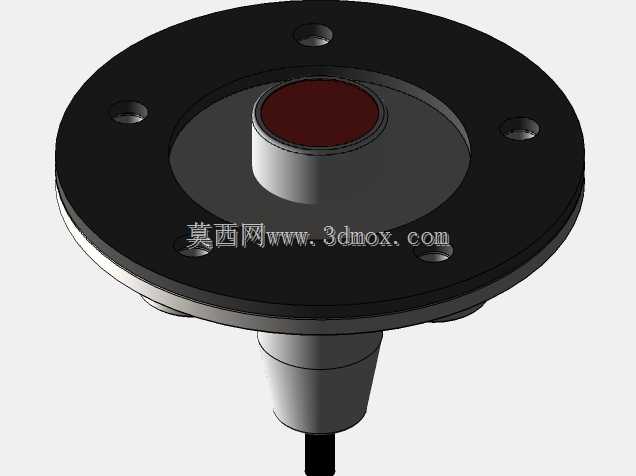

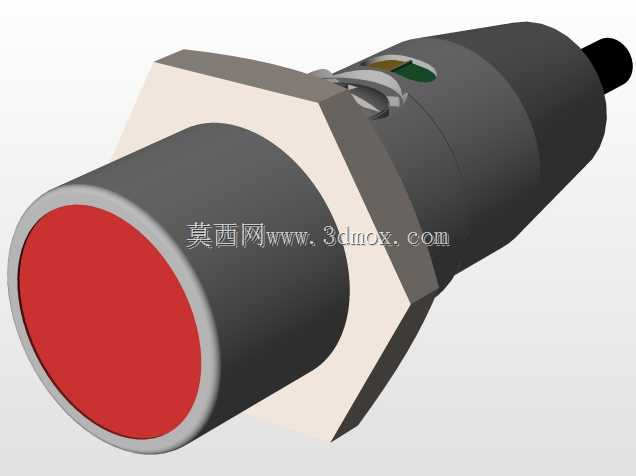

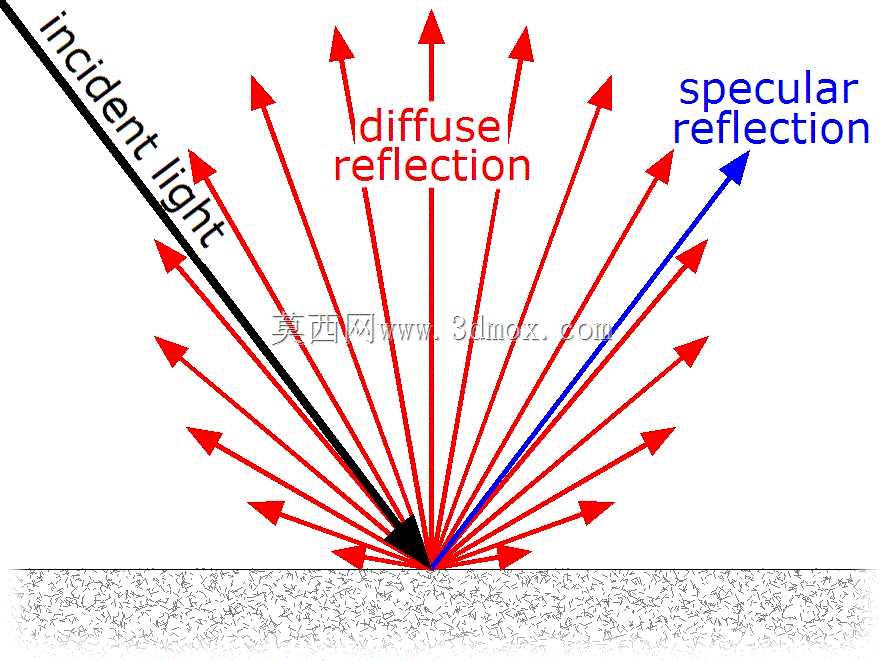

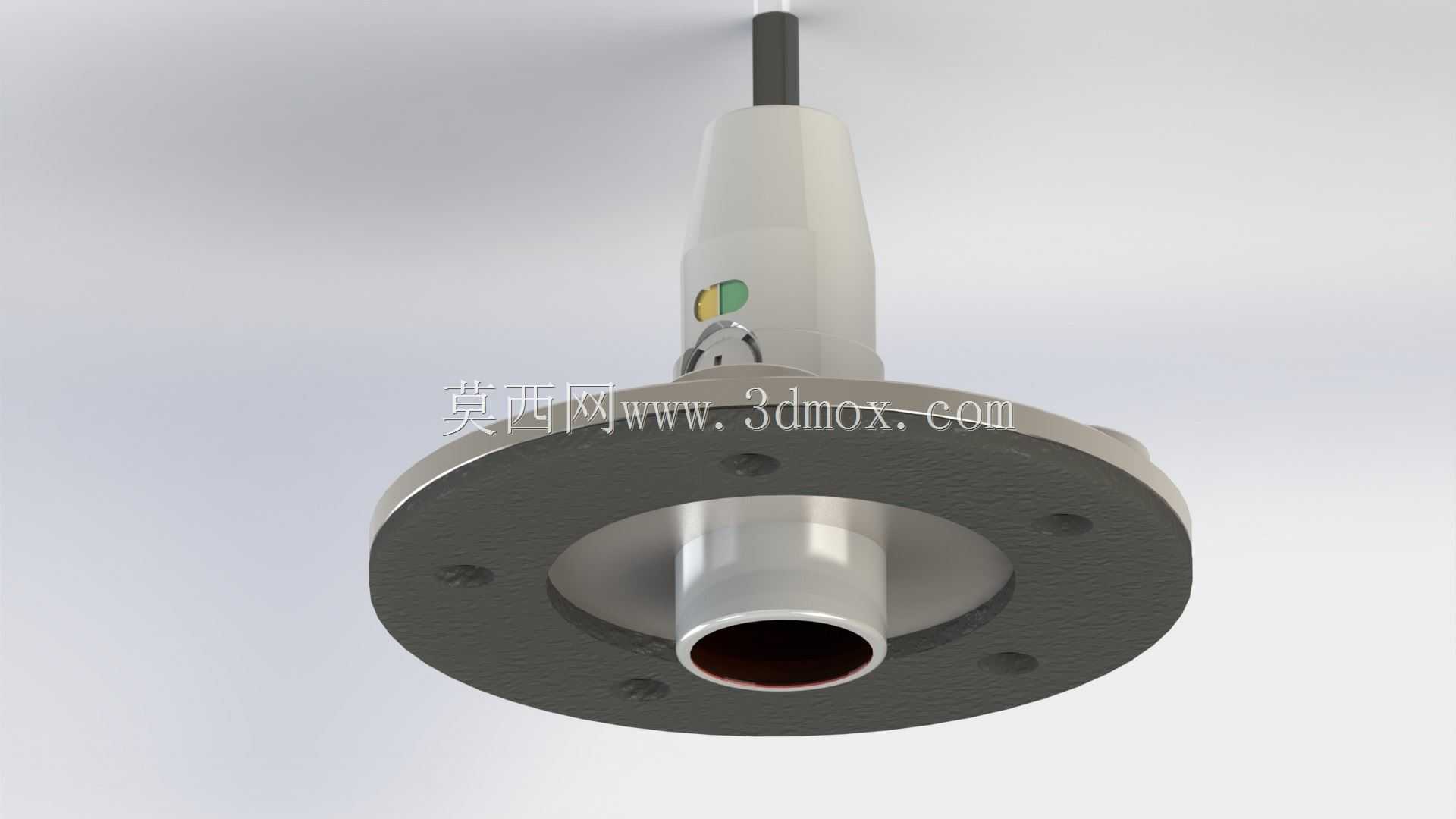

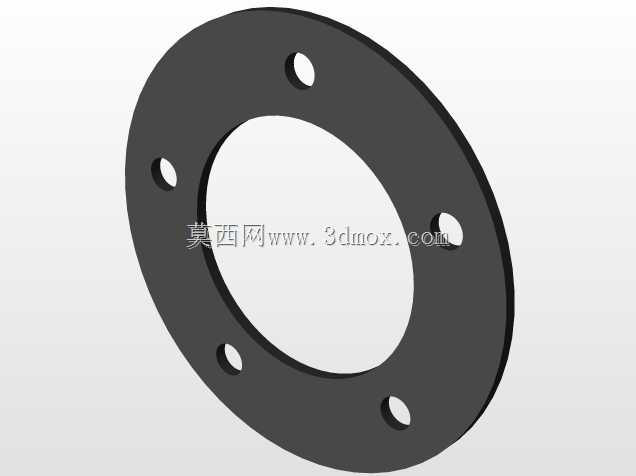

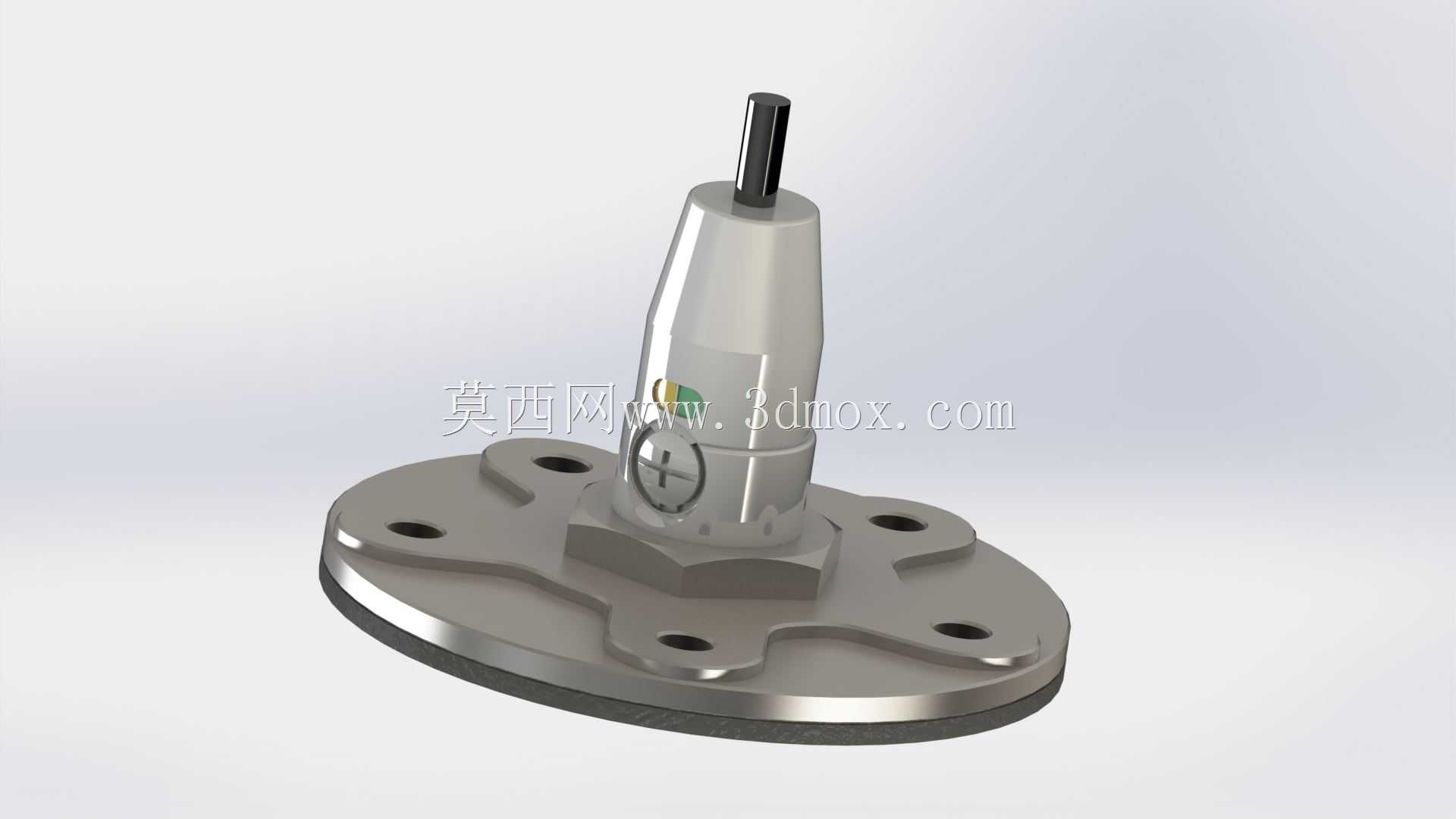

　　在流体储运、工业制程供液、车用动力系统的液位监测环节，接触式传感装置长期受介质腐蚀、运动部件磨损困扰，这款漫反射激光液位传感装置的设计，正是针对这类场景的痛点做了全链路的结构优化。整体采用一体化不锈钢壳体加工，主体探测段做了锥度过渡造型，既减少流体冲涮带来的应力集中，也能避免介质残留挂壁影响检测精度，底部搭配五螺栓孔法兰安装盘，安装面贴合处预置密封垫层，匹配SAE 5螺栓法兰的安装标准，安装时只需对准工位预留的法兰孔位锁紧螺栓即可完成固定，无需额外设计转接支架，适配多数工业储液罐体、油路管路的预留安装接口。检测端采用无移动部件的激光漫反射技术，不存在浮球式、机械式传感器的部件卡滞、磨损失效问题，可对燃料、矿物油、

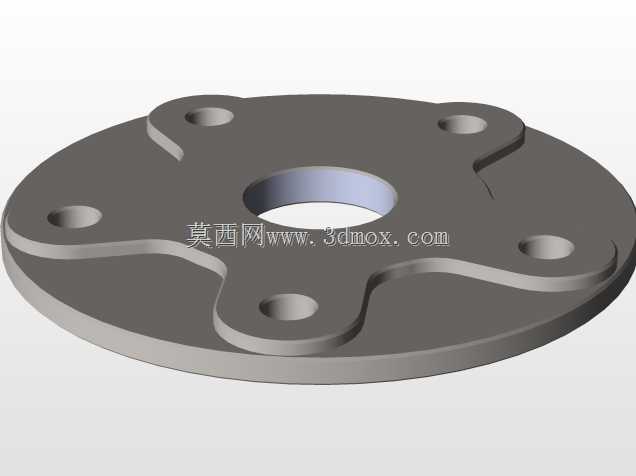

　　生物燃料等多种液态介质做非接触式液位检测，最大检测量程可达1000mm，能覆盖多数中小型储液腔体的液位监测需求。防护等级达到IP67，可在淋溅、短时浸水的工况下稳定工作，壳体耐温区间覆盖-40℃至125℃，不管是户外露天安装的储液设备，还是临近动力总成、存在一定环境温度的安装位，都能保持稳定的检测性能。建模过程中对法兰安装孔的位置度、探测端面的同轴度都做了严格的公差约束，顶部出线端做了防弯折的护套结构，避免布线拉扯导致的线缆断裂问题，法兰盘的异形轮廓做了减重切边设计，在保证安装结构强度的前提下降低整体自重，减少安装位的承重负载。实际选型应用时，可直接匹配对应规格的法兰安装座，安装前需确认探测端面无遮挡，

　　避免管路内的结构件阻挡激光光路影响检测结果，相比传统接触式液位传感器，这款产品的无活动部件设计大幅降低了后期维护频次，不锈钢材质的壳体也能兼容更多腐蚀性液态介质的检测需求，适合在工业流体监测、车载油路液位检测、生物质燃料储供系统等场景中使用。
