图尔克BQ18紧凑型光电传感器三维结构

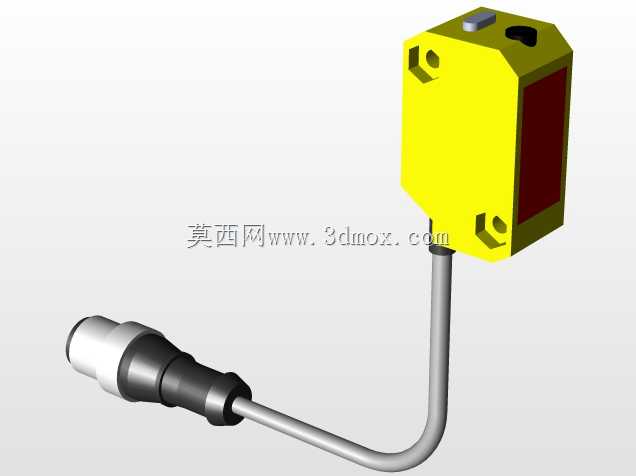

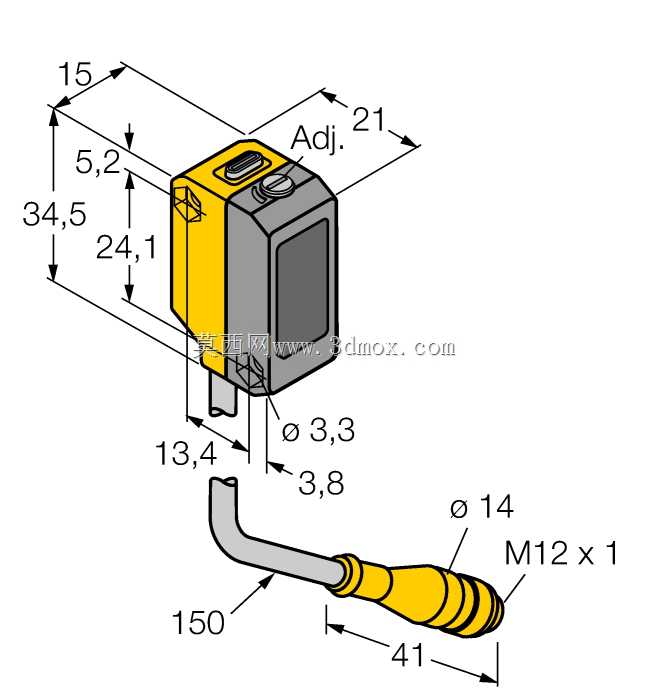

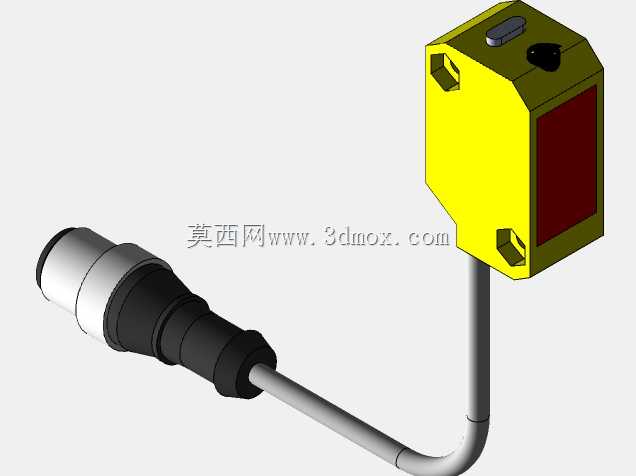

　　在自动化产线的工位检测、物料到位判断、工件计数等场景中，紧凑型光电传感器的选型往往需要兼顾安装空间限制与检测可靠性，这款图尔克BQ18系列传感器的三维结构还原，完全围绕实际工程安装需求做尺寸还原，能直接用于设备布局阶段的干涉校验。从实际使用场景来看，这类小体积传感器常被布置在输送线侧边、工装夹具旁、机械手末端等空间局促的位置，对安装边界的把控直接决定现场调试效率，建模时严格对照实物的安装尺寸做了还原：传感器本体的长宽高分别为21mm、15mm、34.5mm，本体上的调节旋钮位置标注清晰，对应的调节操作空间在建模时也做了预留，避免现场安装后无法进行灵敏度调节的问题。本体底部的两个安装定位孔直径为3.3mm，孔位间距13.4mm，

　　前端检测面到安装孔的水平距离为3.8mm，垂直方向上检测面中心距离安装基准面的高度为24.1mm，这些尺寸直接决定了安装支架的开孔位置与折弯高度，建模时没有做简化处理，能直接导出二维图用于支架加工。配套的M12×1弯型连接器是这类传感器的常用接线附件，建模时同样还原了实际尺寸：连接器尾部线缆弯折处的长度为150mm，接头本体直径14mm，螺纹段长度41mm，在做设备整体布线仿真时，可以直接调用这个附件模型校验线缆弯折半径是否符合要求，避免现场接线时出现线缆过度弯折导致的寿命缩短问题。设计思路上完全遵循工业传感器的实际装配逻辑，本体的外壳分色、调节旋钮的防滑纹理、接口的螺纹细节都做了还原，没有做过度的外观美化，

　　所有结构特征都服务于工程选型与安装校验的需求。对于做非标设备设计的工程师来说，这类精准的传感器模型可以直接导入装配体，提前预判传感器与周边工件、工装的干涉情况，不用等到现场安装时才发现空间不足需要重新加工支架，能大幅缩短设备的设计调试周期。在物流分拣线、小件装配工位、包装设备的进料检测环节，这类紧凑型传感器的使用频率极高，精准的三维模型能帮助工程师在设计阶段就完成安装位置的最优布局，保证检测角度与距离符合传感器的检测范围要求，减少后期现场调整的工作量。
