落地式弧形脚踏操控踏板结构设计

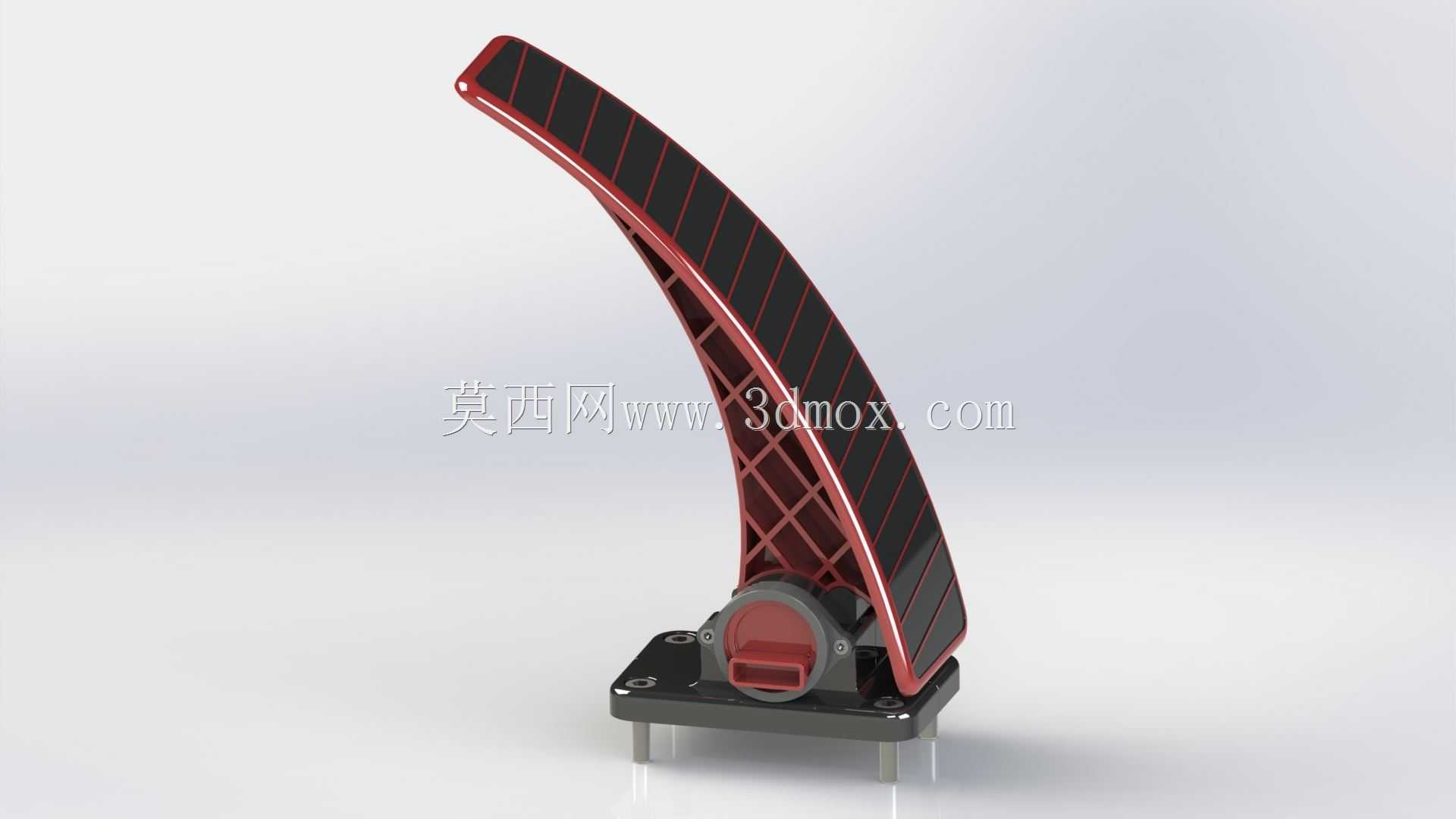

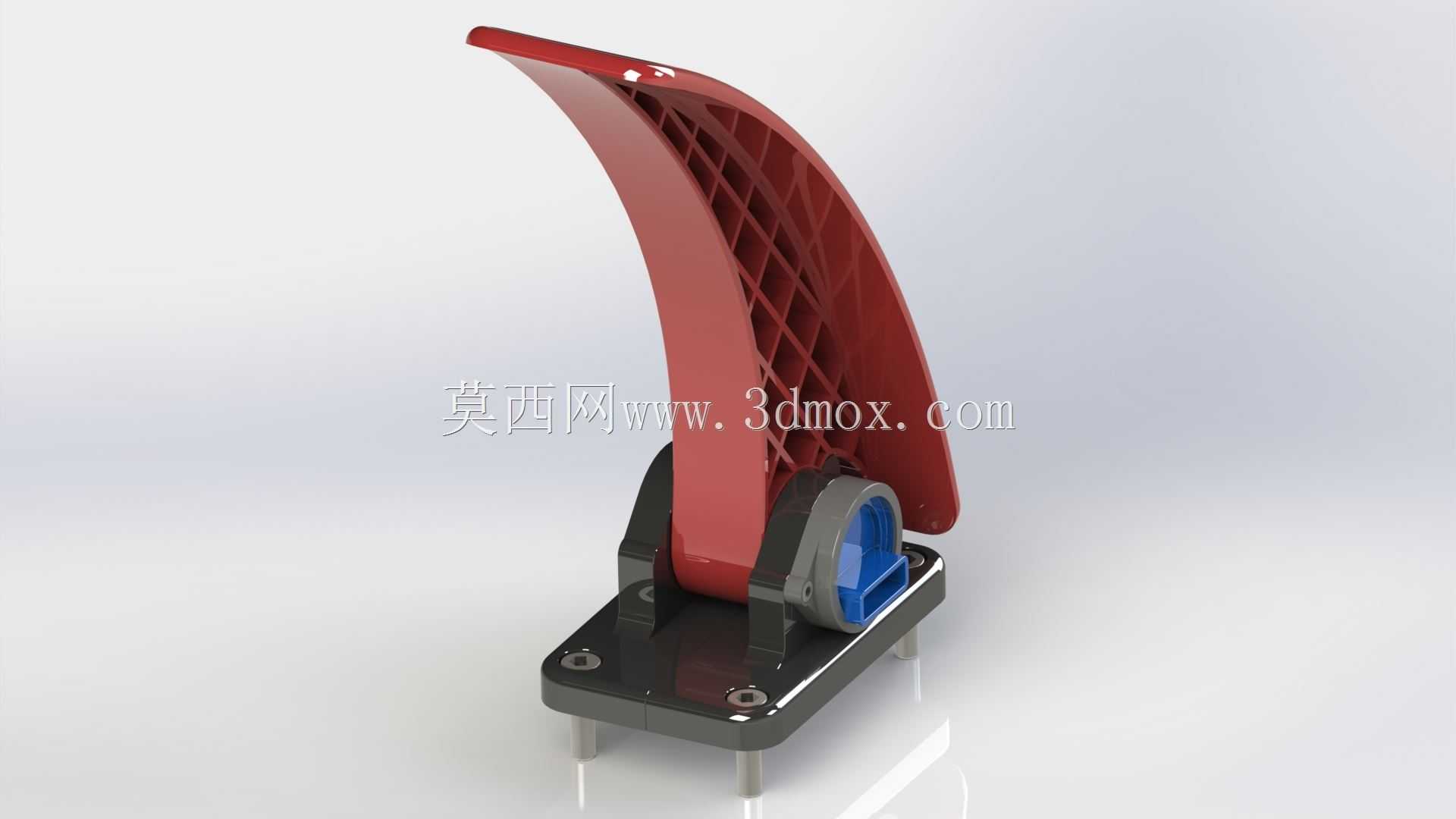

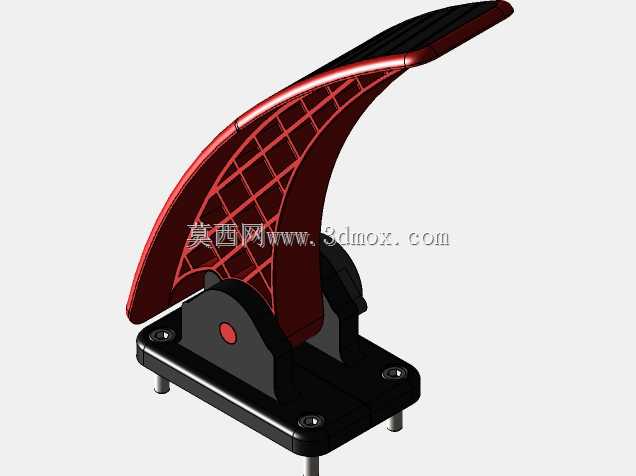

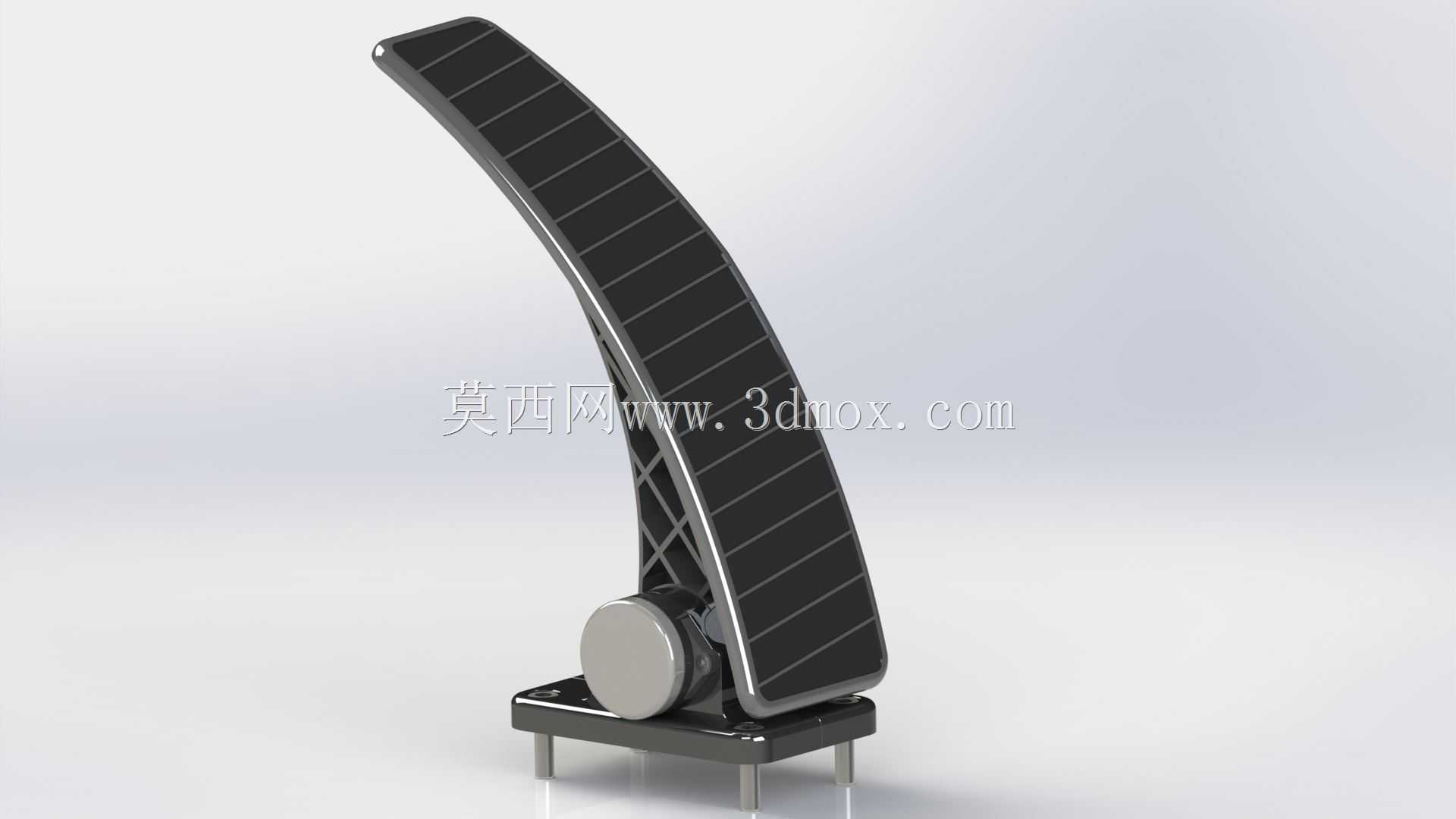

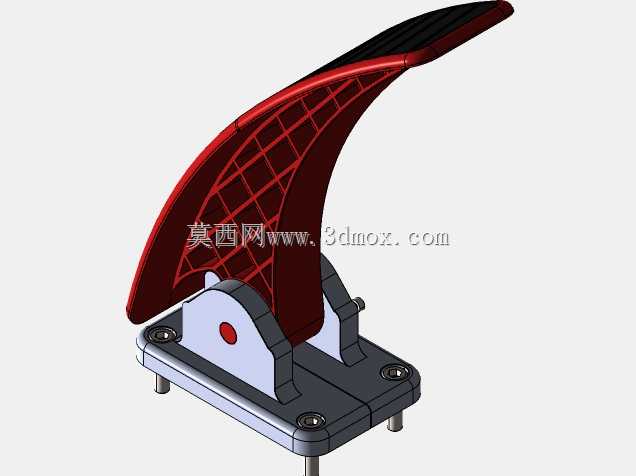

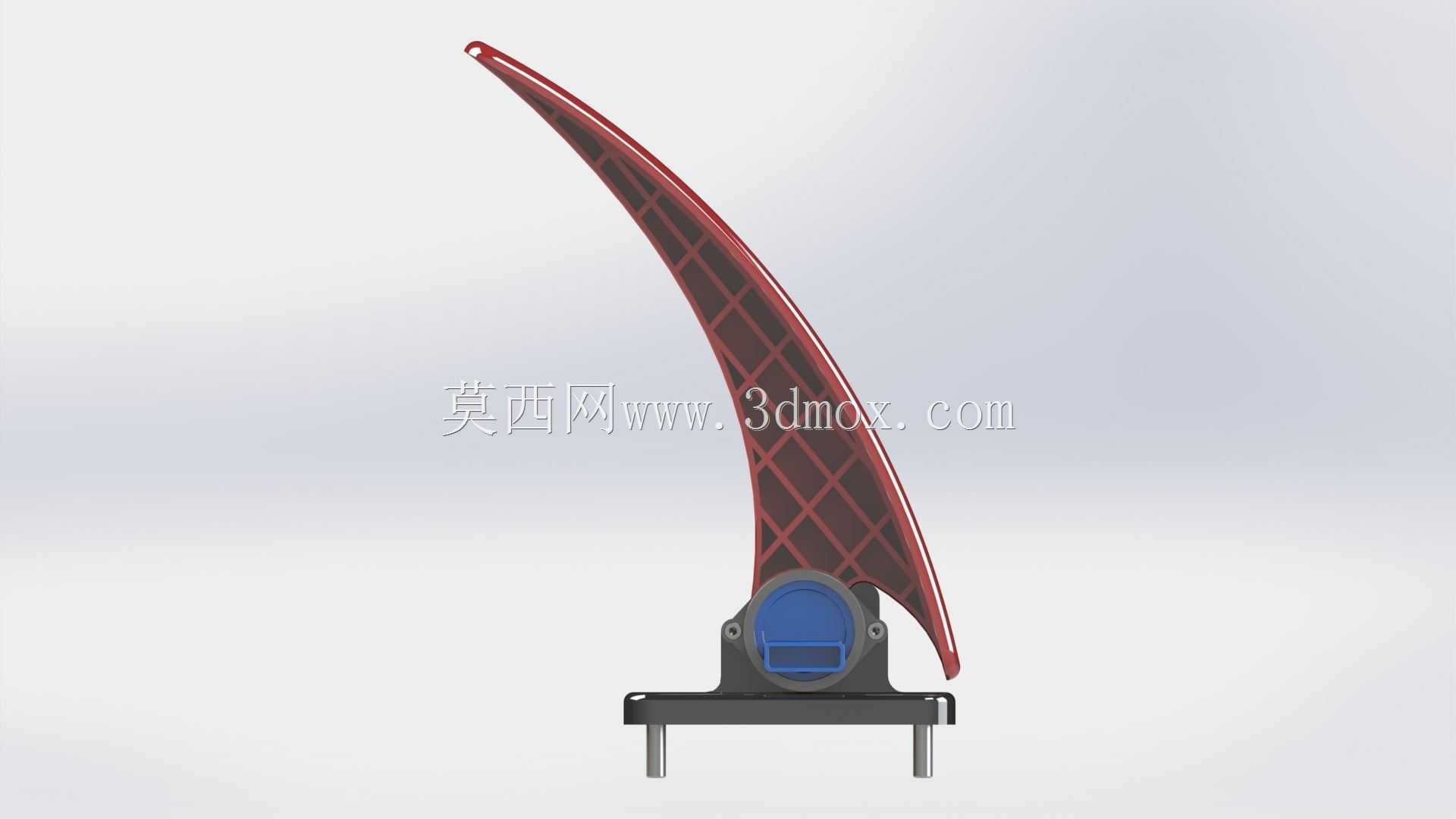

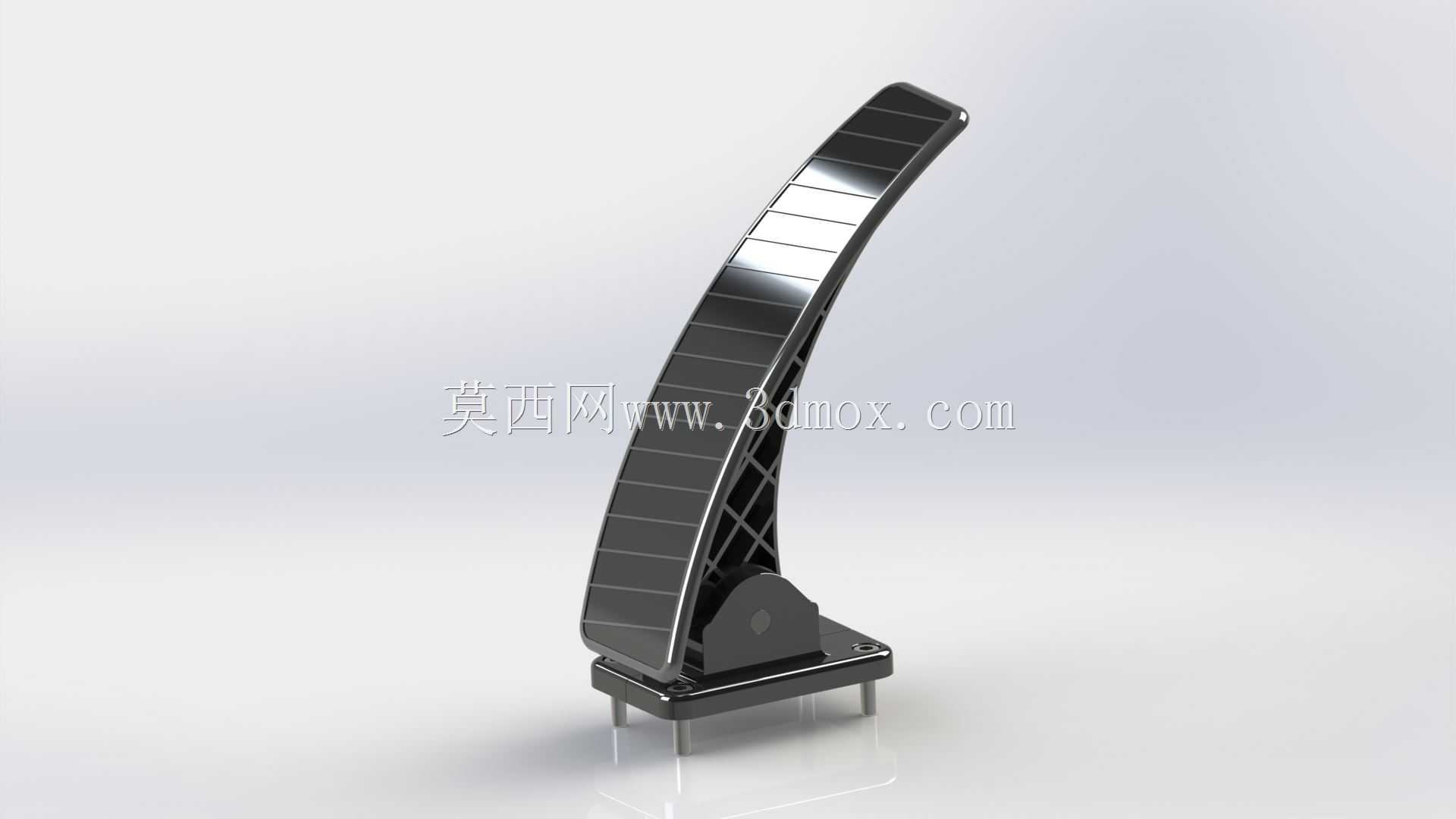

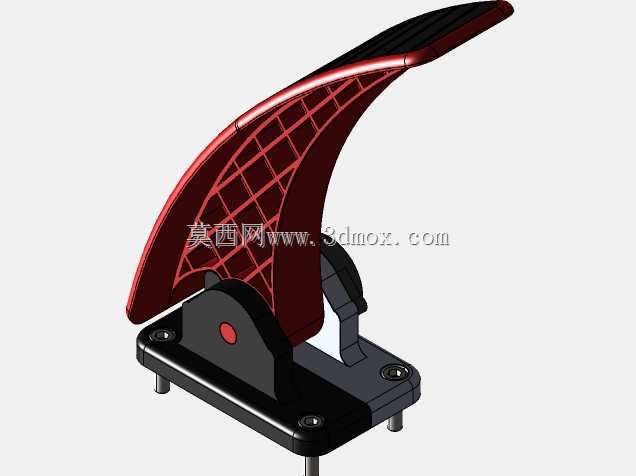

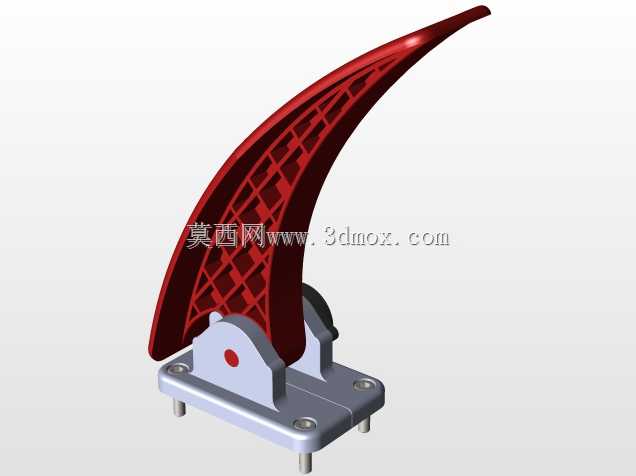

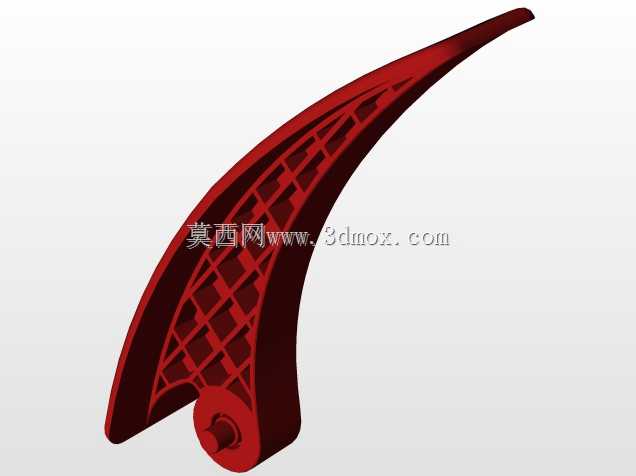

　　这类落地式弧形脚踏踏板，多应用在工业设备操控台、医疗康复器械、模拟驾驶实训装置这类需要脚部输入操控信号的场景中，区别于悬吊式油门、刹车踏板，落地式安装的结构能给操作者脚部提供更稳定的支撑，长时间操作也不容易产生脚部疲劳。从结构设计来看，踏板主体采用弧形上翘的曲面造型，完全贴合人脚脚掌自然放置时的弧度，踩踏过程中脚掌能始终和踏板表面保持均匀接触，不会出现局部应力集中硌脚的问题。踏板背面设置了网格状加强筋结构，在不增加整体壁厚的前提下大幅提升了踏板主体的抗弯强度，即便承受大体重操作者的瞬间踩踏力，也不会出现塑性变形，这种筋位布局也刚好适配注塑成型的工艺要求，能有效避免注塑过程中出现缩痕、翘曲等成型缺陷，

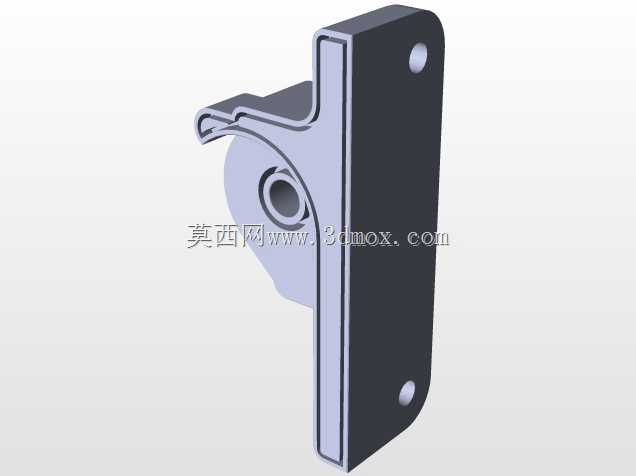

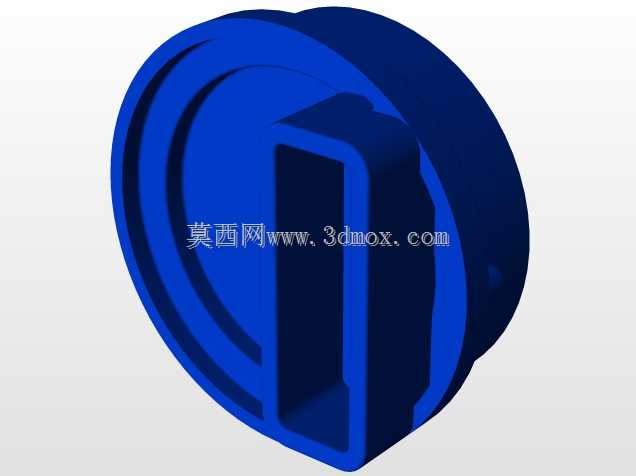

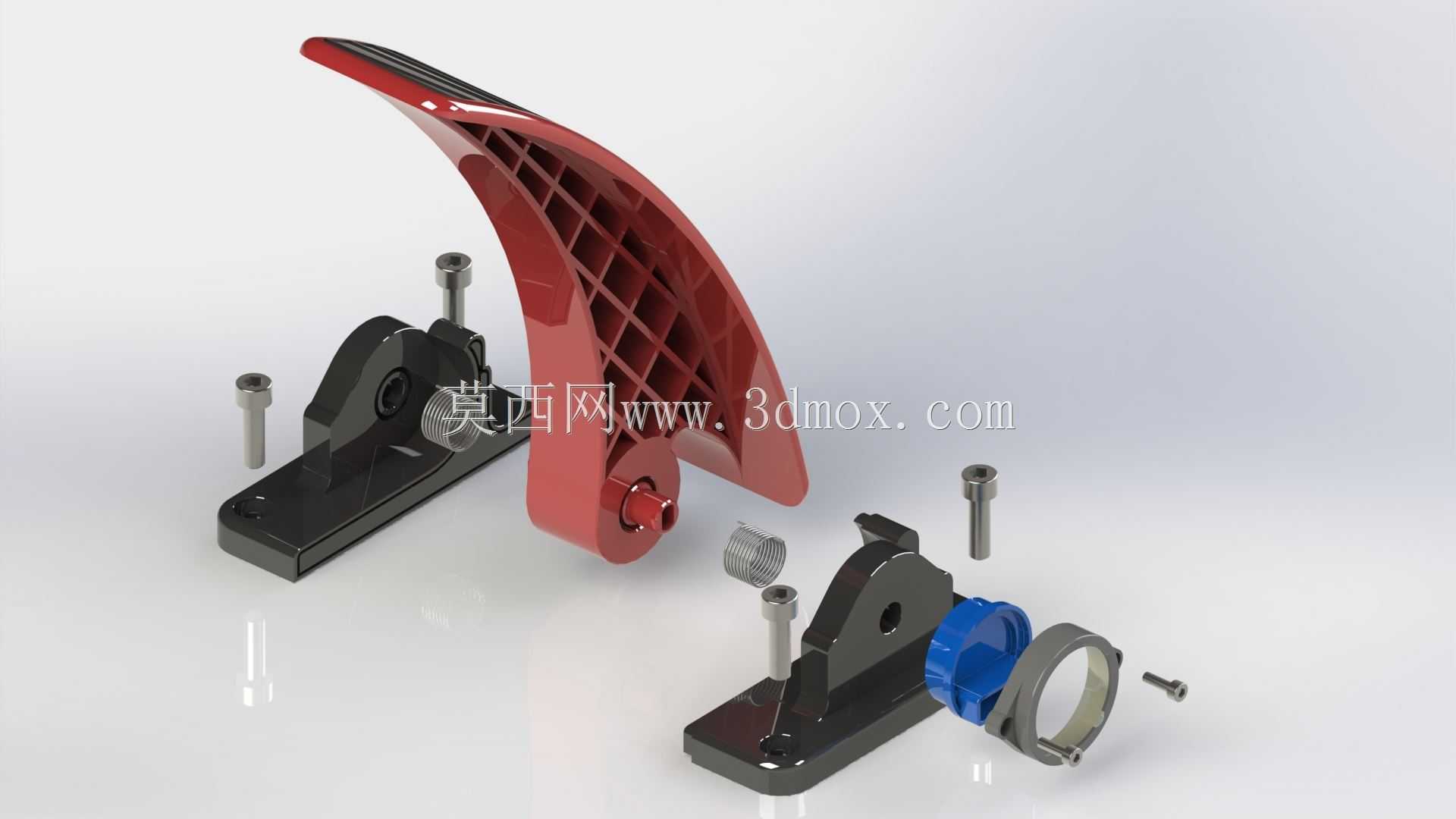

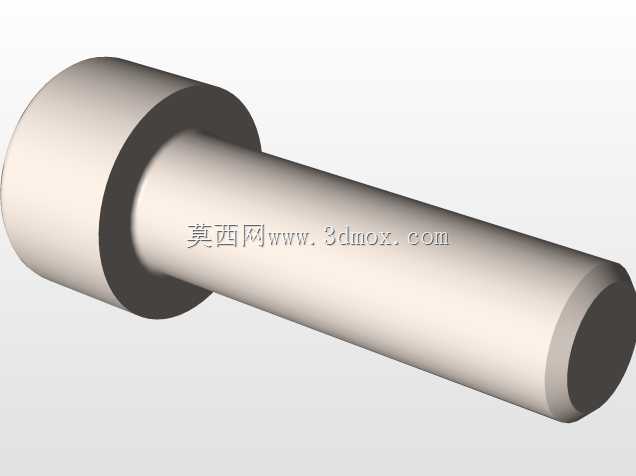

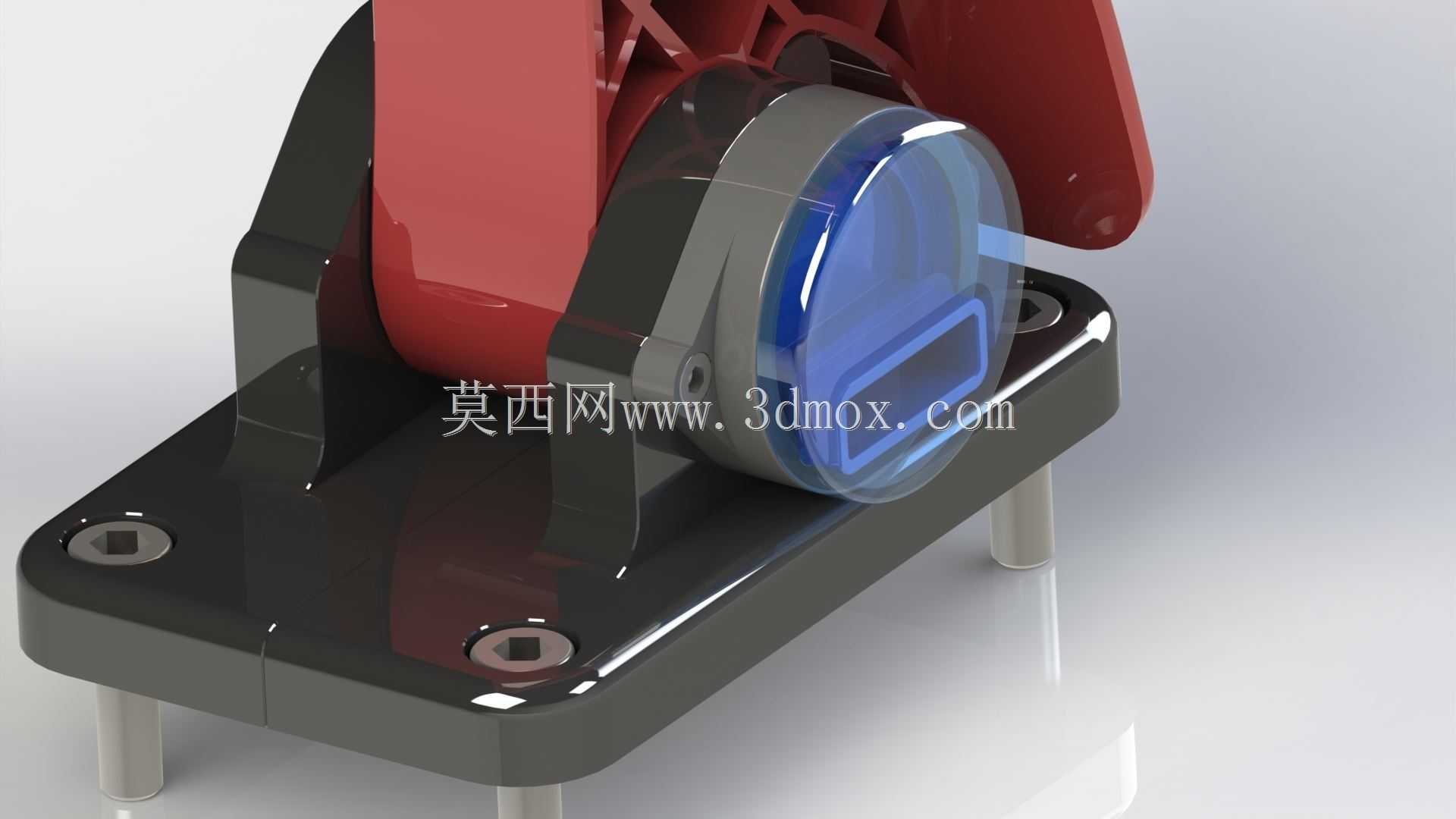

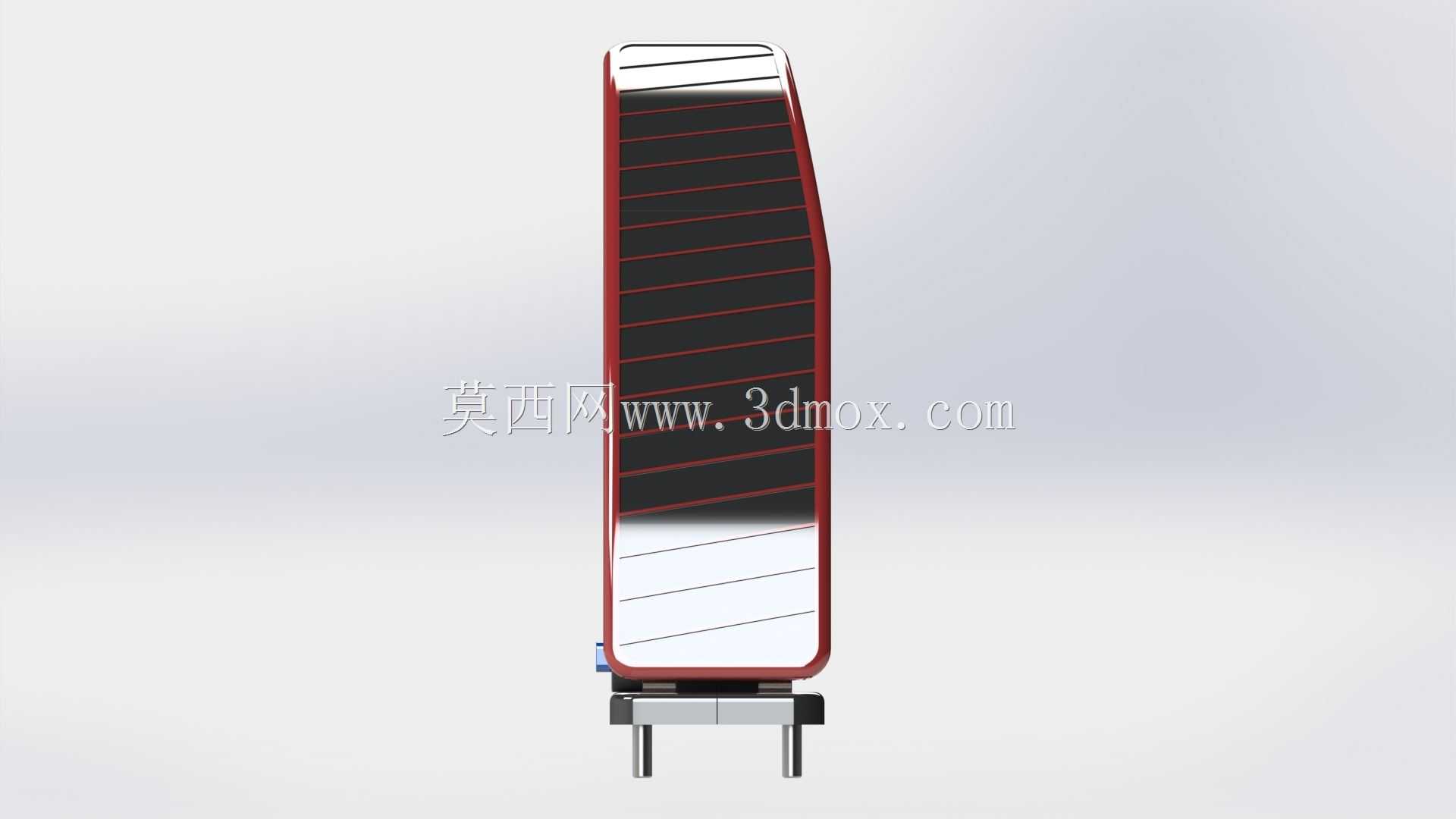

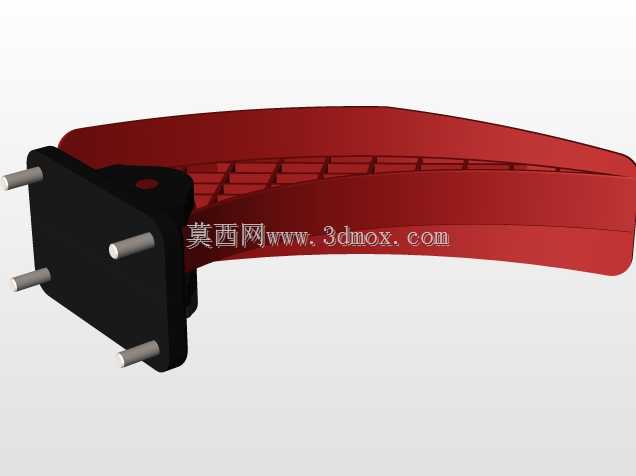

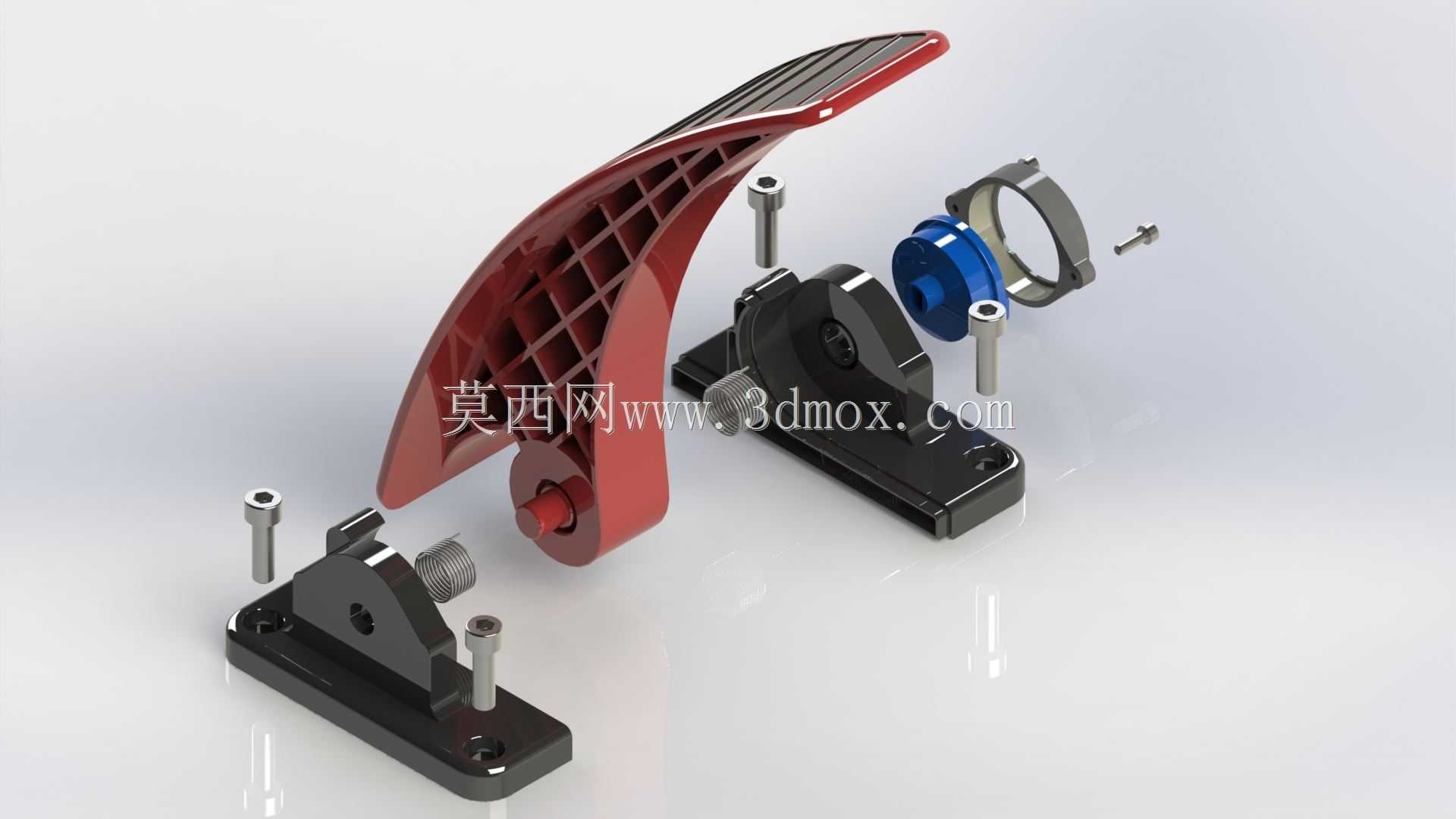

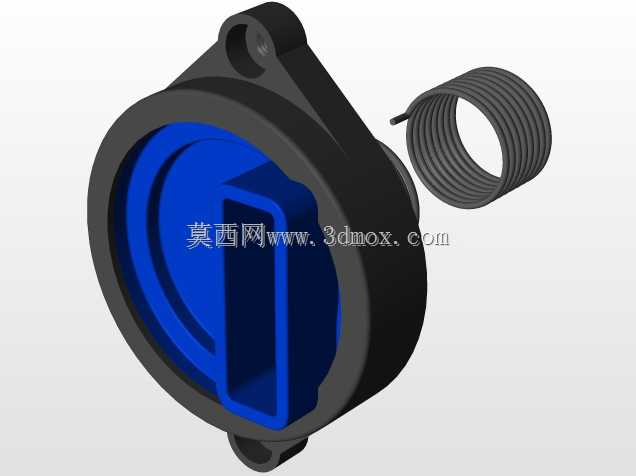

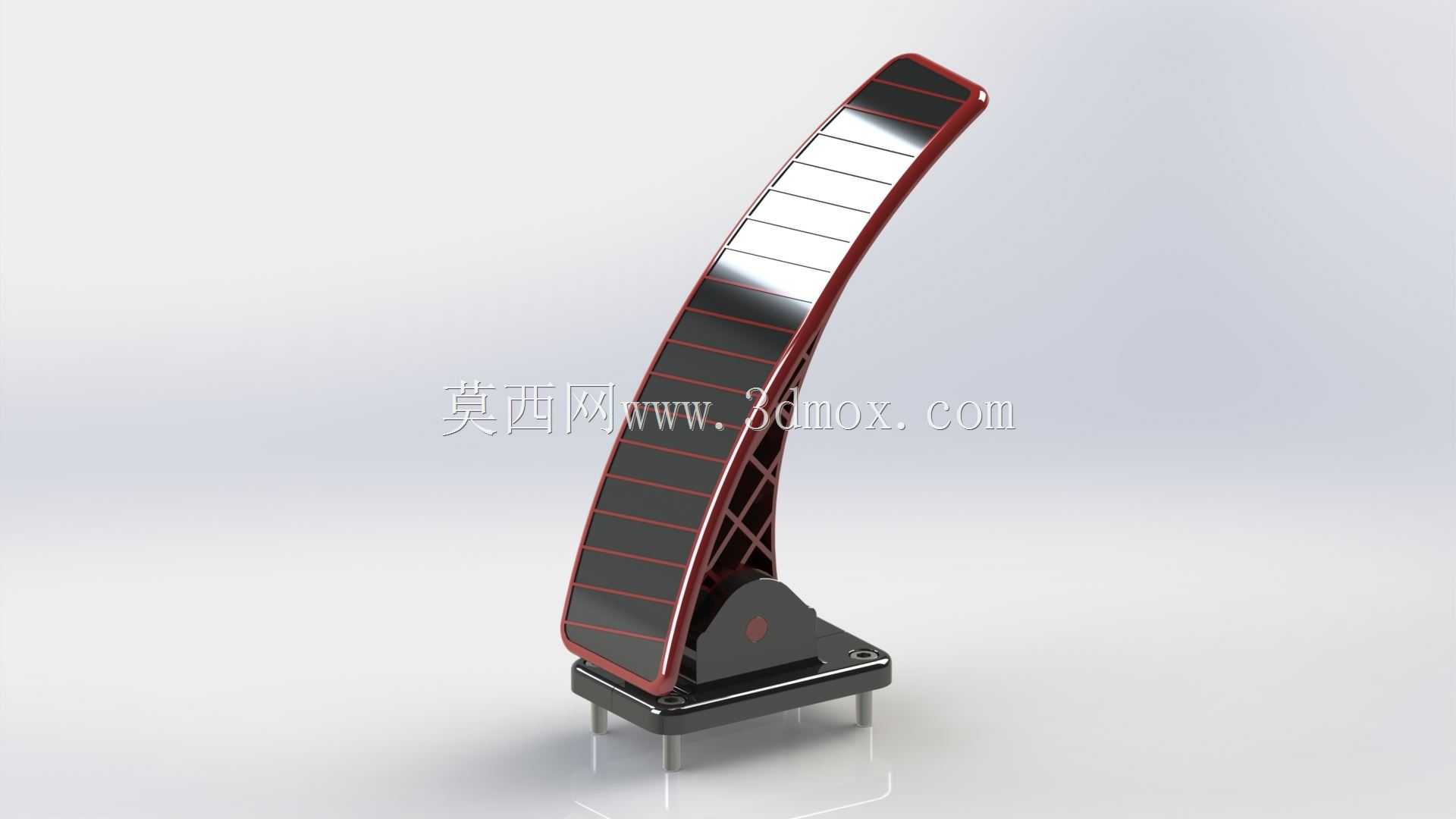

　　同时也能满足3D打印快速打样的结构需求，打印过程中不需要额外添加过多支撑，后期处理工作量更小。底部安装基座采用带定位销的平板结构，安装时可以先通过定位销和安装台面的预留孔完成快速对位，再通过紧固件完成锁紧固定，安装边界清晰，不需要额外设计复杂的转接支架，基座内部集成了踏板的转动铰接结构，铰接位置设置了耐磨衬套的安装位，能大幅降低长期往复转动带来的磨损量，延长部件的整体使用寿命。踏板的踩踏行程设计在符合人机工程的合理区间内，转动阻尼可以通过铰接处的预紧结构进行调整，适配不同操作力度需求的使用场景，表面的分段式防滑结构能避免脚部出汗或者鞋底沾有油污时出现打滑的问题，保证操控动作的精准性。整体结构没有冗余的多余零件，所有配合位置都预留了合理的公差间隙，不管是小批量注塑生产还是单件3D打印定制，都能顺利完成装配，不需要二次修配。
