可变框架结构立方星航天装置设计

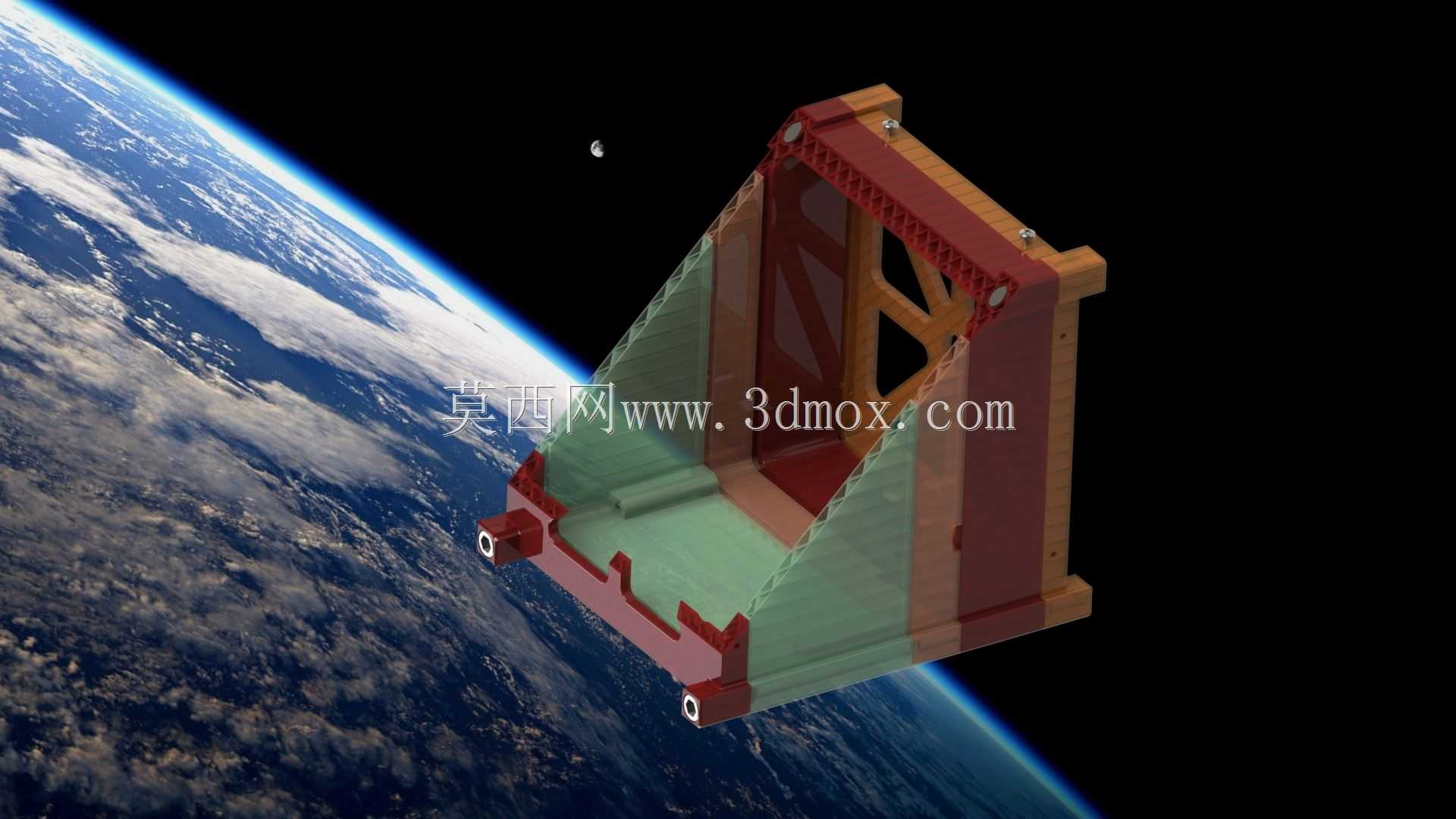

　　这类可变框架立方星主要面向近地轨道的空间探测、技术验证、教学载荷搭载场景使用，作为微纳卫星的典型构型，单星可独立执行任务，也可组成星座完成大范围对地观测、星间通信中继等作业，相比传统大卫星，其部署成本低、研制周期短，适配商业航天快速迭代的发射需求。

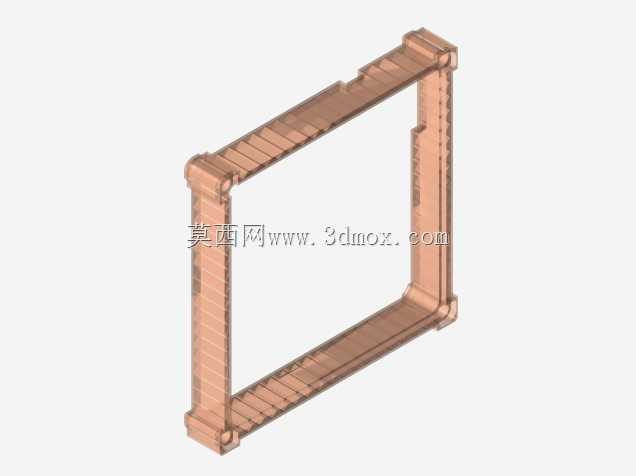

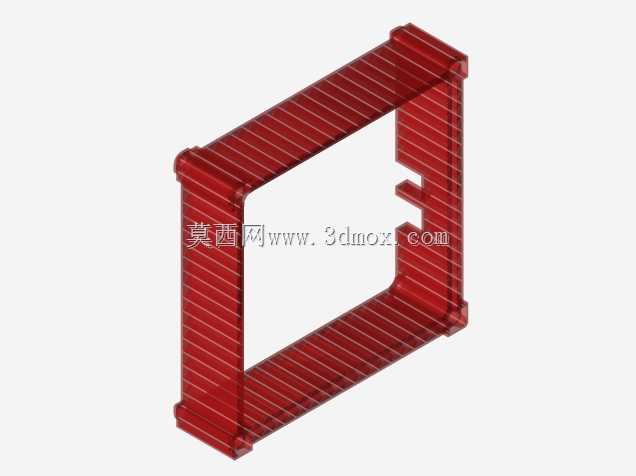

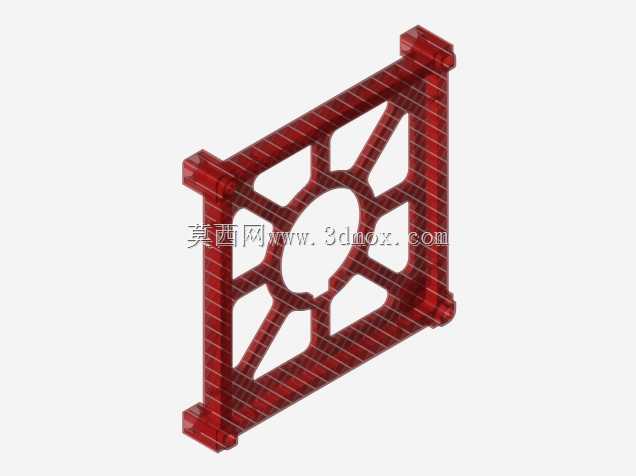

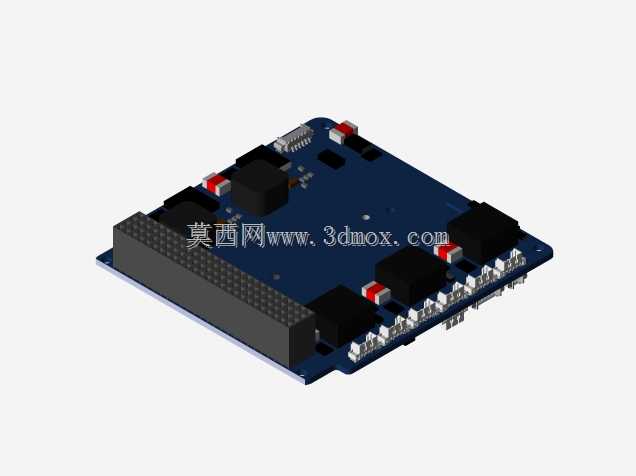

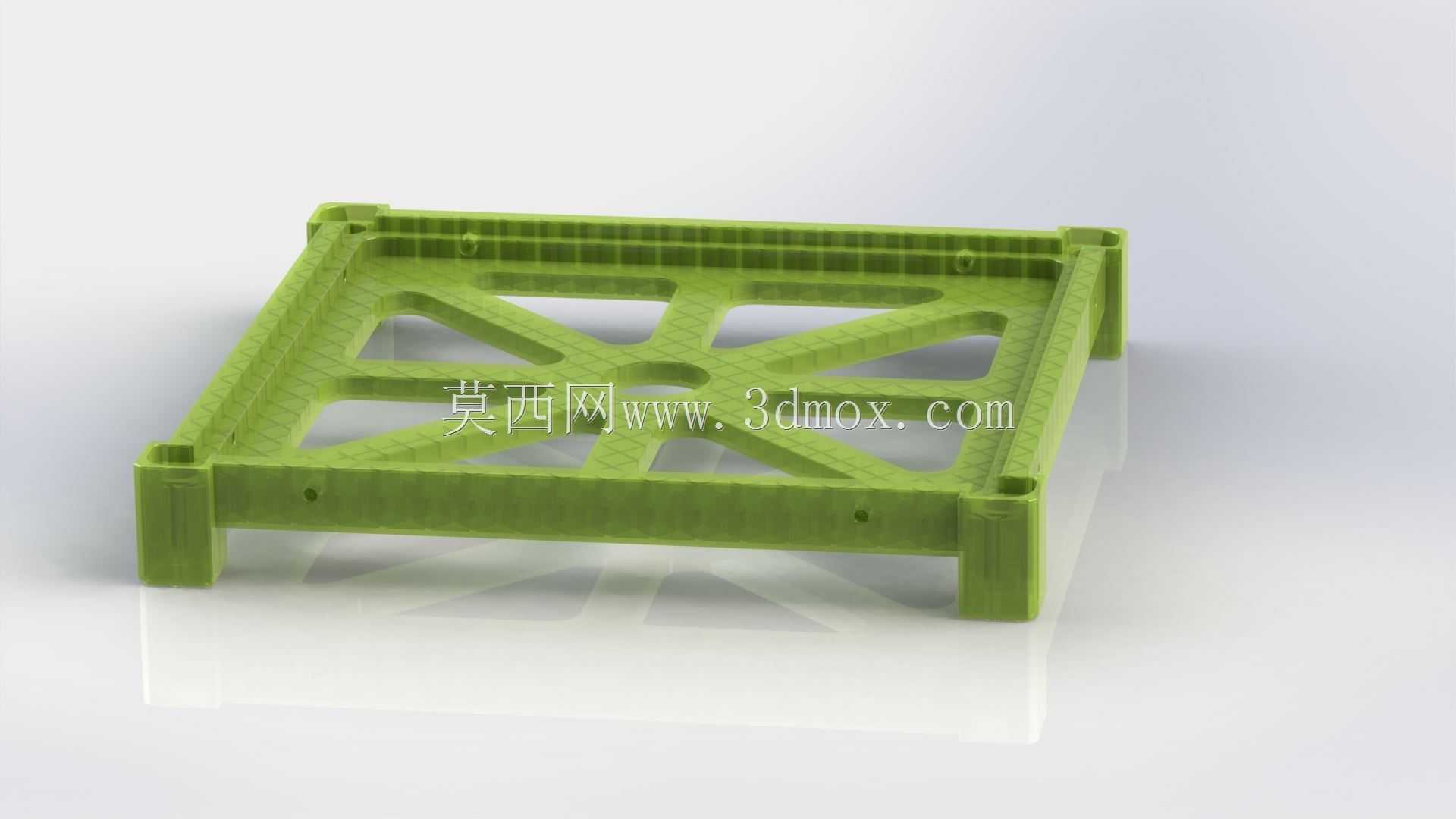

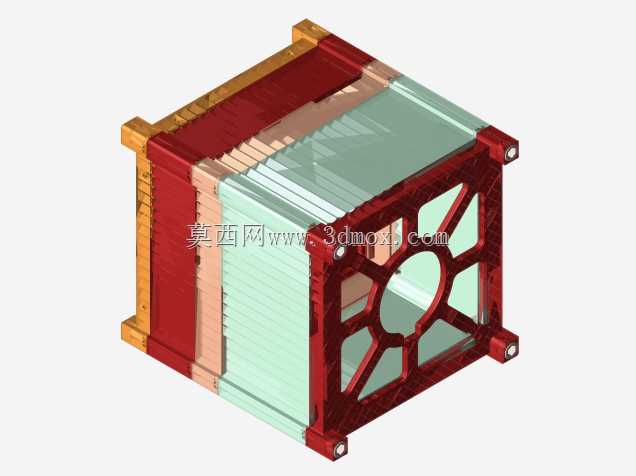

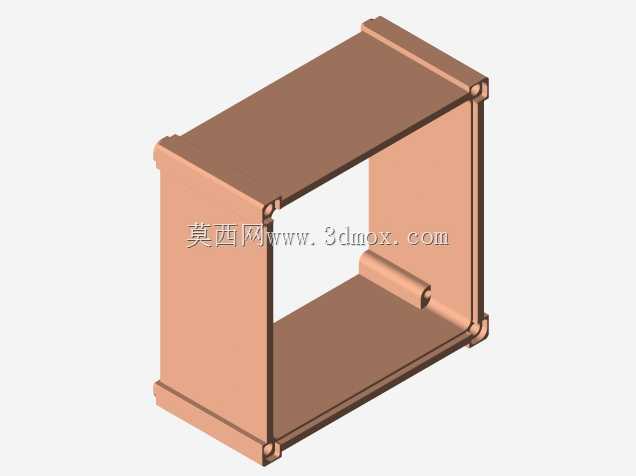

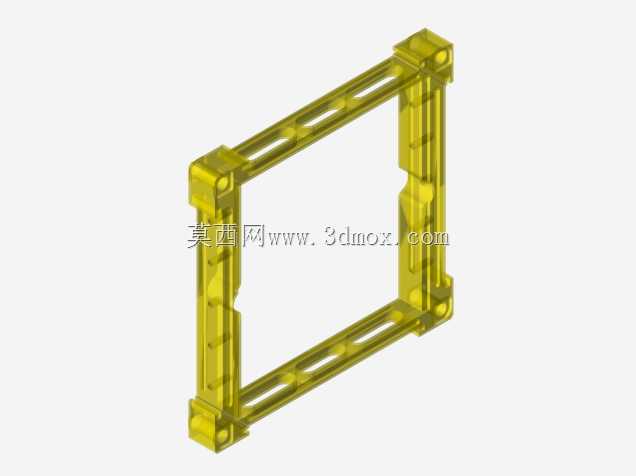

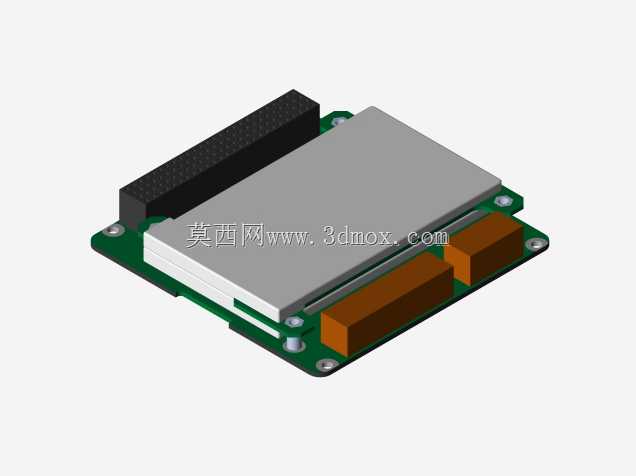

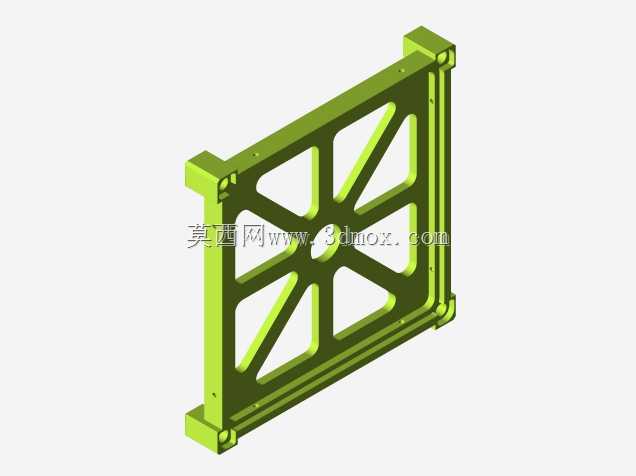

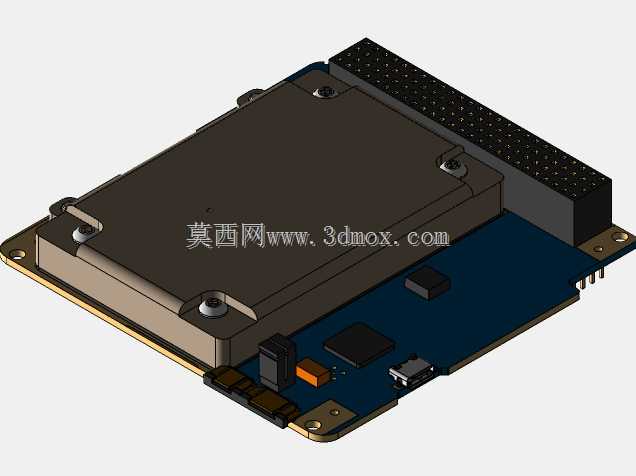

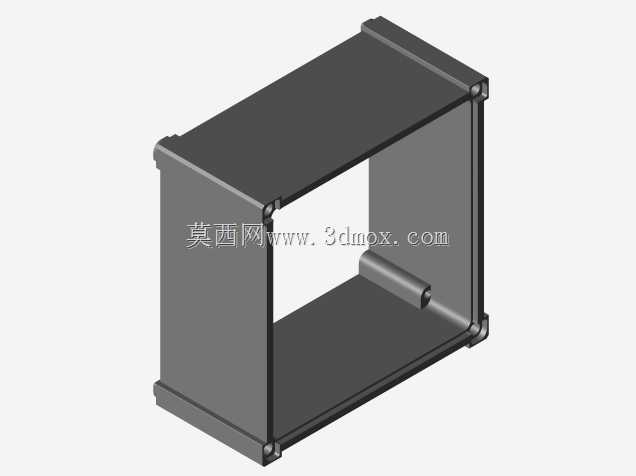

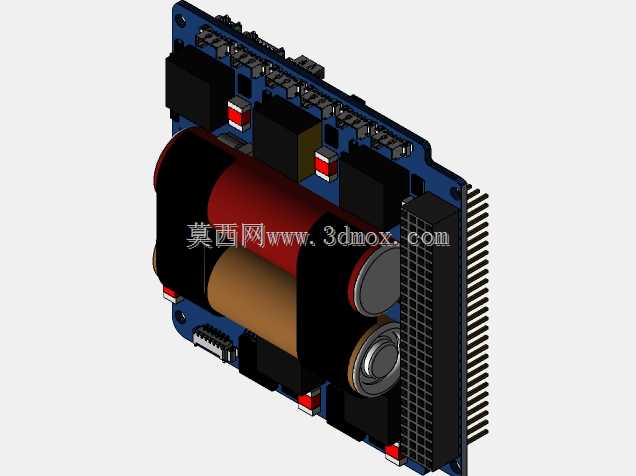

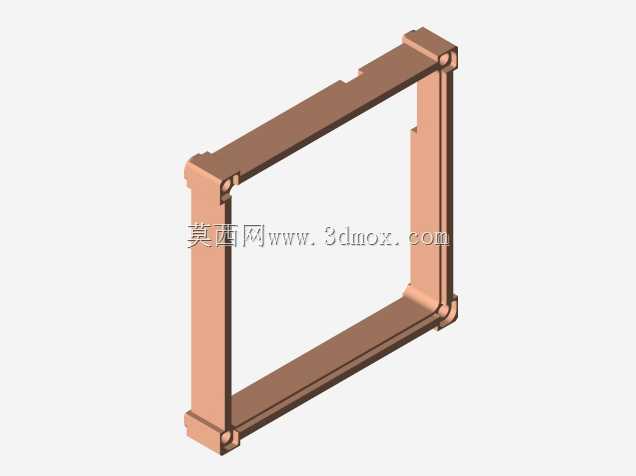

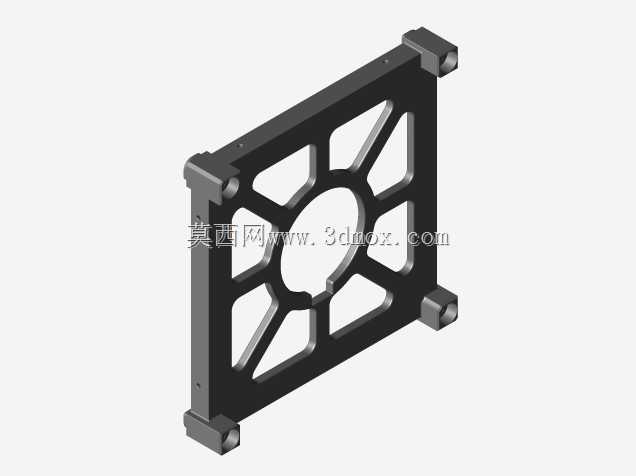

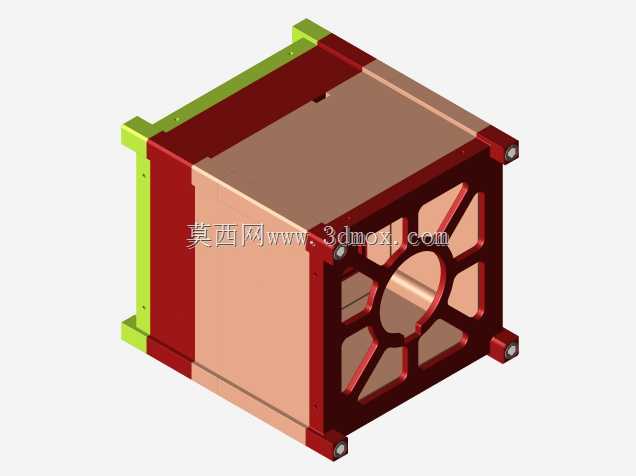

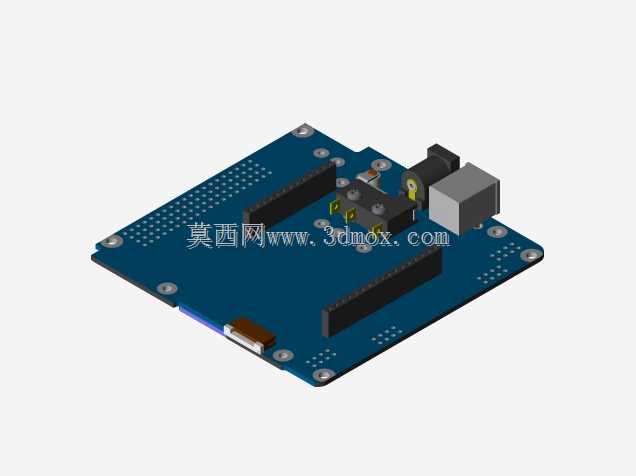

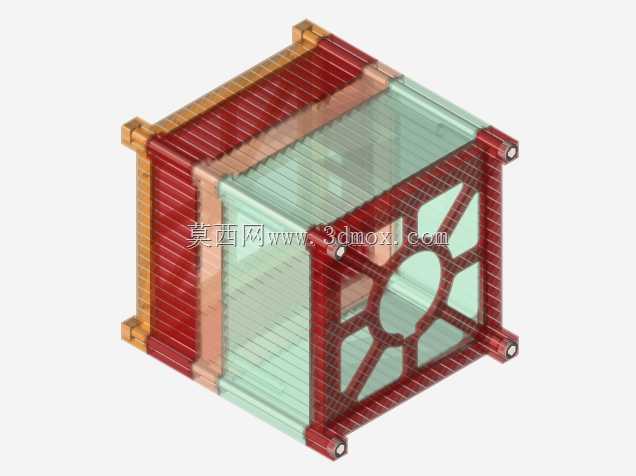

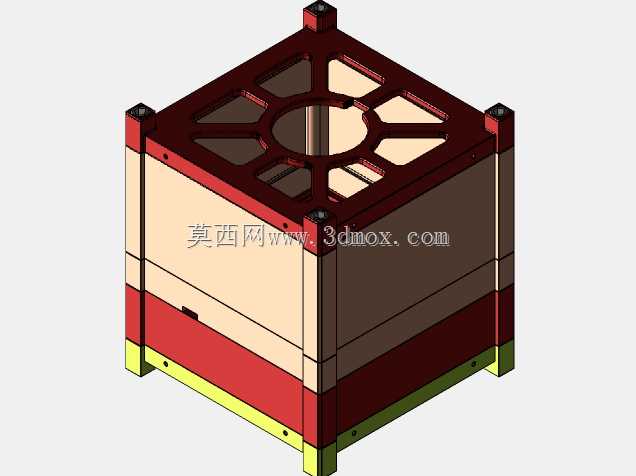

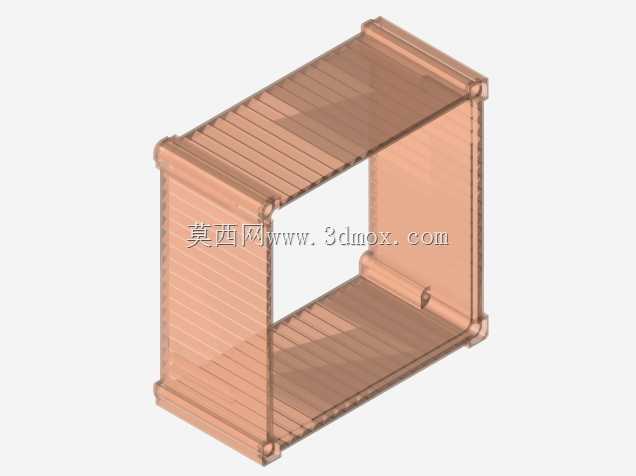

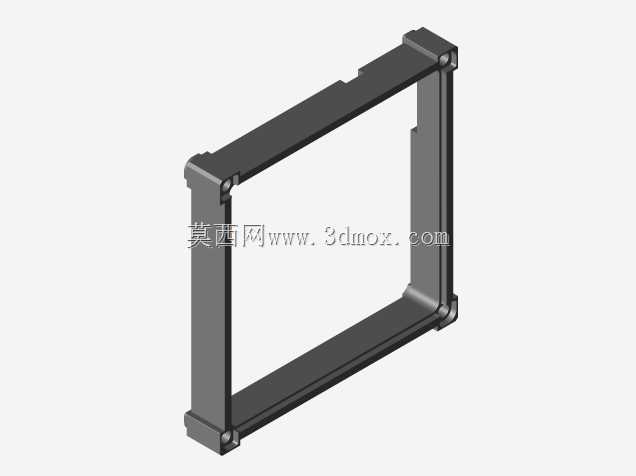

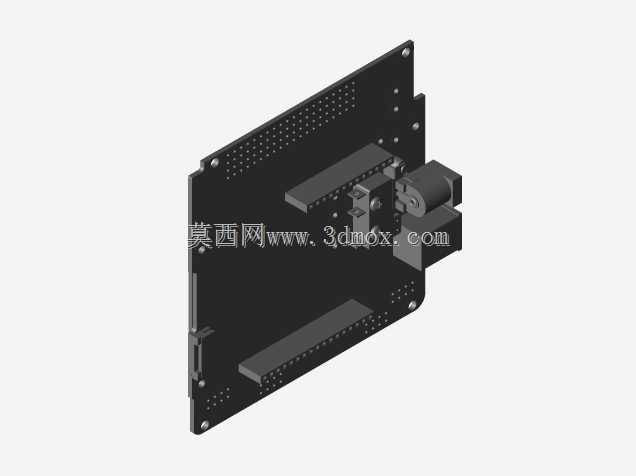

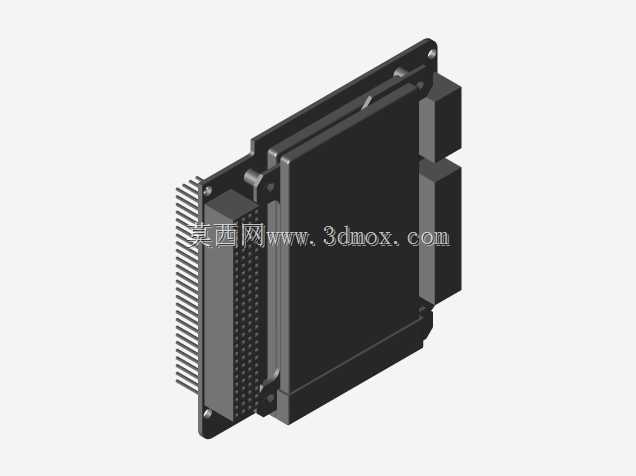

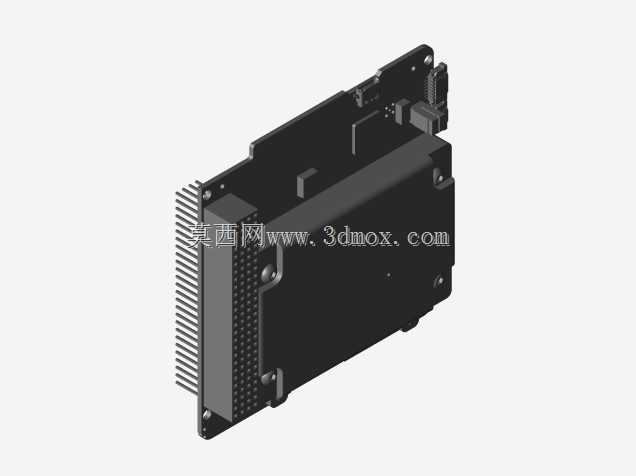

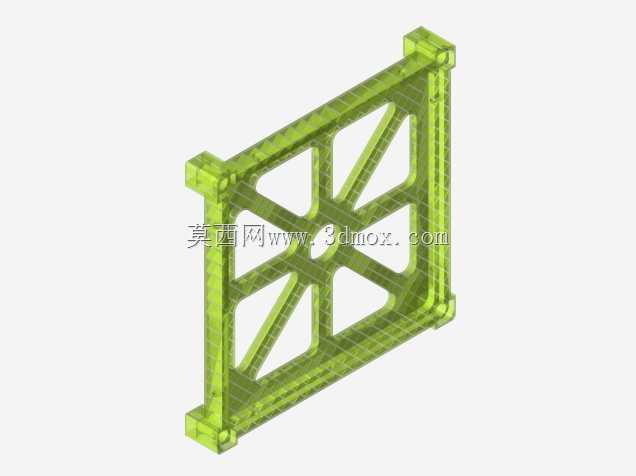

　　结构设计上，主板与PCB板直接集成安装在塑料床结构上，省去了传统卫星结构中额外的柱塞类压紧零件，减少了整体零件数量与装配工序。主体框架采用FDM熔融沉积成型工艺制备，多孔结构设计在保证结构刚度满足发射段力学载荷要求的前提下，大幅降低了框架自身重量，提升整星的载荷搭载余量。框架采用可变高度的模块化设计思路，不同框架段的高度可根据搭载的硬件尺寸、载荷安装需求灵活选配，无需重新开模制备整体框架，适配不同任务的定制化需求，单星装配完成后，在框架拐角处采用四颗螺丝完成整体锁紧固定，保证发射过程中结构连接的可靠性，避免振动环境下出现结构松脱。

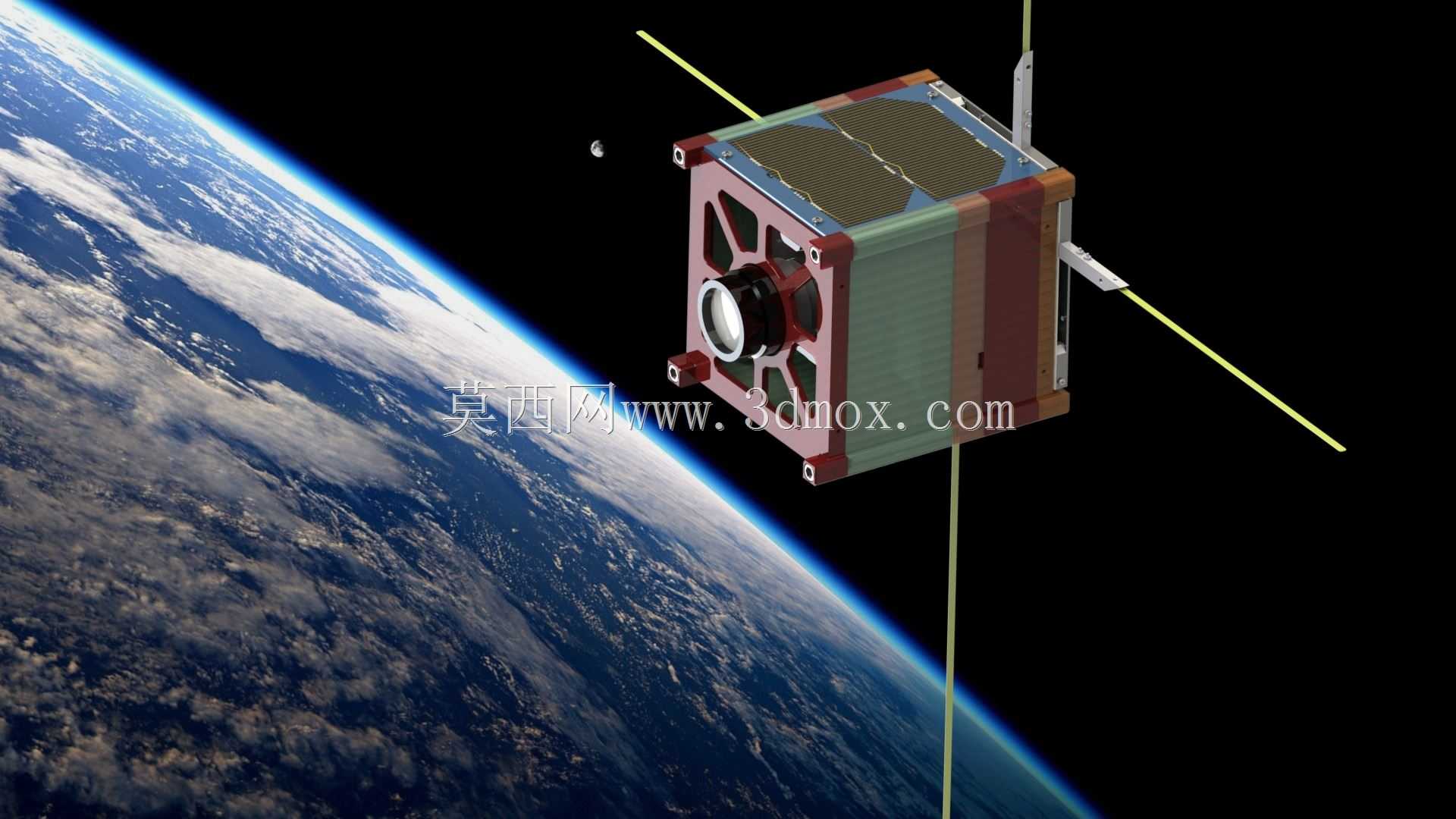

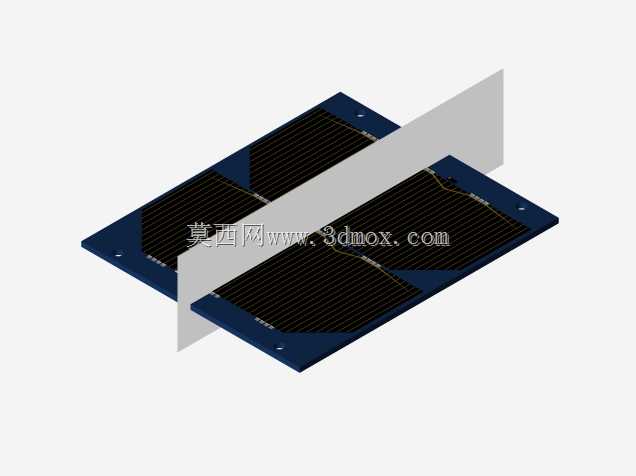

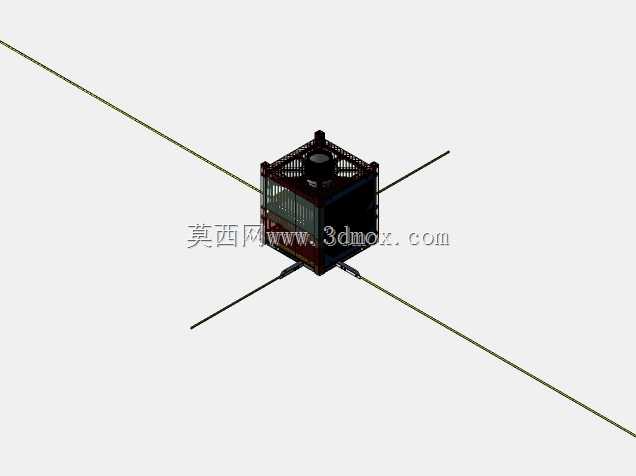

　　从安装边界来看，这类立方星遵循通用立方星的尺寸规范，可适配标准的立方星部署器接口，星体外伸的线状天线为通信链路提供信号收发能力，星体端面预留的光学窗口适配对地观测或空间光学载荷的安装需求，侧面的太阳能电池片为整星提供在轨运行的电能供给。设计过程中需要兼顾框架的轻量化与力学性能，多孔结构的筋厚、孔径参数需要经过力学仿真验证，匹配发射阶段的过载、振动冲击载荷要求，塑料床的安装平面需要保证足够的平面度，避免PCB板安装后出现应力变形导致元器件虚焊或损坏，拐角处的螺丝安装位需要预埋金属衬套，避免多次拆装或振动环境下塑料螺纹出现滑牙失效。在轨运行阶段，框架结构需要耐受空间高低温交变环境、真空环境下的材料出气问题，选材时需要选用满足航天使用要求的工程塑料，避免材料出气污染星载光学元件或传感器。
