低成本简易辊式物料输送机架三维设计

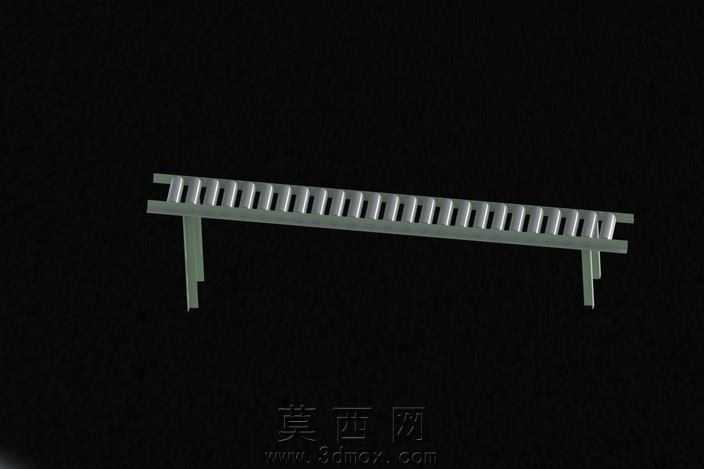

本作品为低成本简易辊式输送机的三维建模设计，整体采用轻量化的结构方案，在满足基础物料输送功能的前提下尽可能压缩制造成本，适配小型生产场景、临时物料转运的使用需求。建模过程中首先确定整体的长条形输送主体框架尺寸，以等距排布的辊轴作为核心承载输送部件，每根辊轴的安装位置、轴径尺寸、间距参数都经过统一规整，保证输送面的平整度，避免物料输送过程中出现卡顿、偏移的问题。两侧的支撑框架采用等截面的型材结构建模，通过统一的截面特征阵列、拉伸完成主体框架的构建，减少异型结构的使用，降低后续加工的开模、裁切成本。底部的支撑腿采用斜置加固的结构设计，在建模时通过角度约束确定支撑腿的倾斜角度，保证整体机架放置后的稳定性，避免长条形机架在承重后出现中部下弯、侧翻的问题。材质渲染阶段，整体机架赋予哑光金属材质，模拟普通碳钢型材的表面质感，没有添加多余的装饰性漆面、镀层材质，贴合低成本制造的定位，辊轴部分赋予略光滑的金属材质，体现辊轴转动输送的功能属性。设计思路上优先剔除了传统输送机的复杂动力组件、张紧结构、防护外壳等非必要部件，仅保留最核心的承载框架与输送辊结构，依靠物料自身重力或者人工推送即可完成短距离的物料输送，整体结构零件数量极少，所有零件都采用常规标准型材加工，不需要定制特殊配件，组装过程仅需要简单的裁切、紧固工序即可完成，极大降低了设备的制作与维护成本。建模过程中对所有连接位置做了简化处理，没有设计复杂的卡扣、焊接坡口等细节，保留通用的安装孔位特征，方便使用者根据实际使用场景灵活调整机架长度、支撑腿高度，适配不同的安装场地与输送高度需求，整体结构结实耐用，能够满足轻型物料的短距离转运输送需求，适合小型作坊、临时作业场景的低成本输送方案搭建。
