饲养场用锤片破碎与可拆螺旋输送组合设备

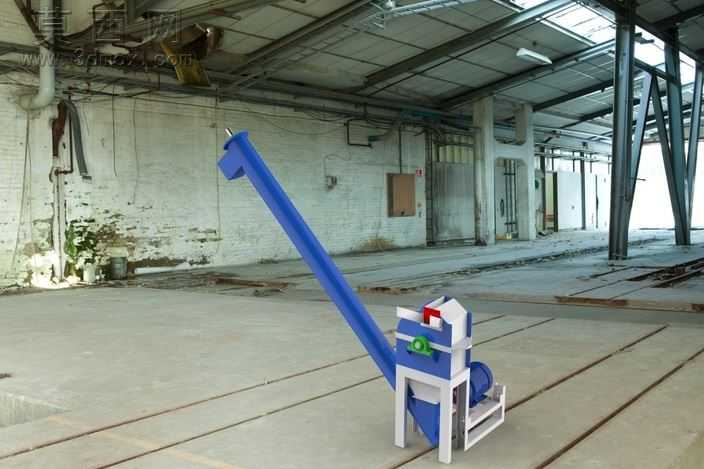

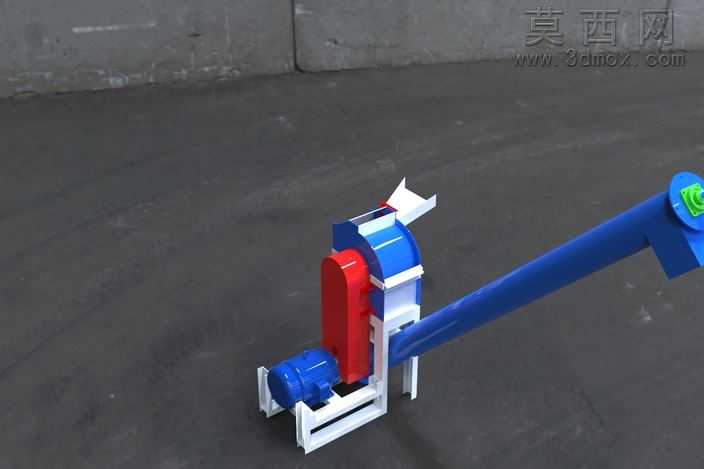

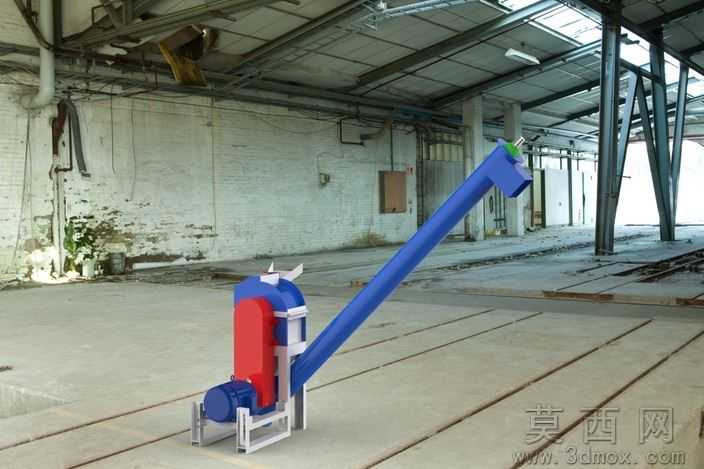

本作品为面向饲养场饲料加工场景设计的三维模型，整合锤片破碎与可拆式螺旋输送两大功能单元，整体建模过程严格遵循机械设计规范，在三维软件中完成全参数化零件建模与整机装配。建模阶段首先对功能模块进行拆分，分别完成驱动电机、锤片破碎腔、螺旋输送管、机架支撑等独立零件的建模：破碎腔部分还原了内部锤片的排布结构与腔体的耐磨衬板形态，对进料口的导料斜面做了精准的曲面建模，保证物料导入路径的合理性；螺旋输送段采用可拆式结构设计，建模时对输送管段的法兰连接结构、端盖密封结构、螺旋叶片的连续螺旋曲面做了精细化处理，每段输送管的连接卡扣、定位止口都做了1:1的结构还原，方便实际使用中的拆装维护与长度调整。材质渲染阶段根据设备实际使用场景分配材质：驱动电机采用哑光铸铁蓝材质，还原工业电机的金属磨砂质感；破碎腔与机架采用白色喷塑金属材质，表面添加细微的颗粒质感模拟实际喷涂效果；螺旋输送管采用亮蓝色工程塑料与金属结合的材质表现，破碎腔侧盖采用红色警示材质，区分功能区域的同时提升视觉辨识度；地面场景采用哑光水泥材质，添加细微的磨损纹理提升渲染真实感，整体渲染采用写实光照方案，通过环境光与定向光结合，突出设备的结构轮廓与材质细节。设计思路上围绕饲养场的实际使用需求展开，将五谷、苜蓿等原料的破碎与输送工序整合为一体，省去中间物料转运环节；可拆式螺旋输送结构可根据场地布局调整输送长度与出料方向，锤片破碎单元的腔体结构设计保证物料破碎后达到饲养所需的粒度，机架采用方管焊接式结构建模，保证整机支撑稳定性的同时简化加工工艺，所有转动部件的装配位置都预留了合理的间隙，符合实际机械装配的公差要求，模型整体结构完整，各部件连接逻辑清晰，可直接用于方案展示、结构验证与教学演示场景。
