槽型带式输送机托辊支架组件设计

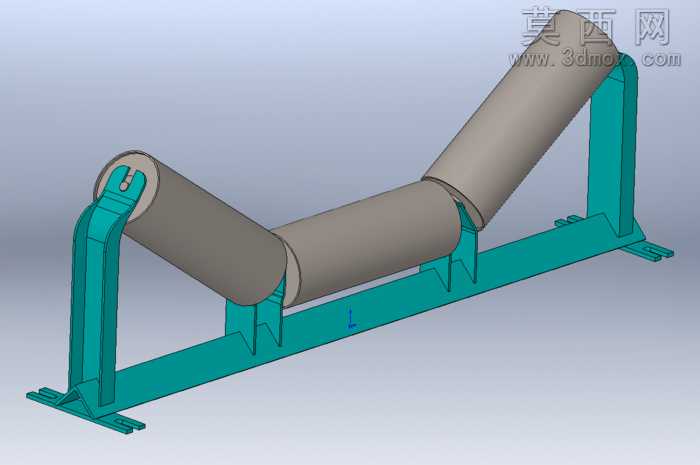

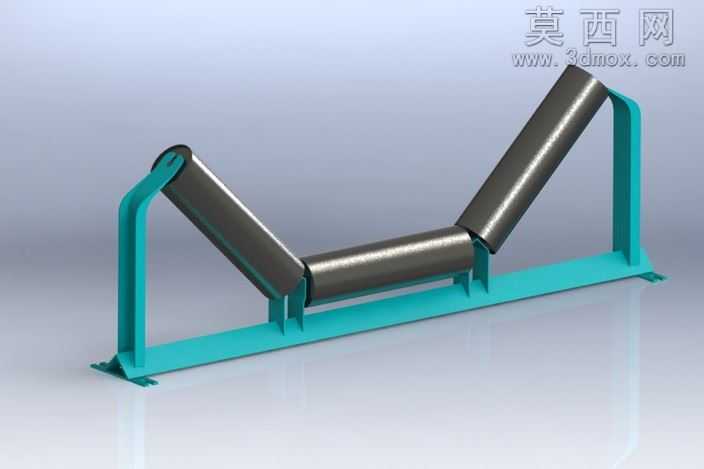

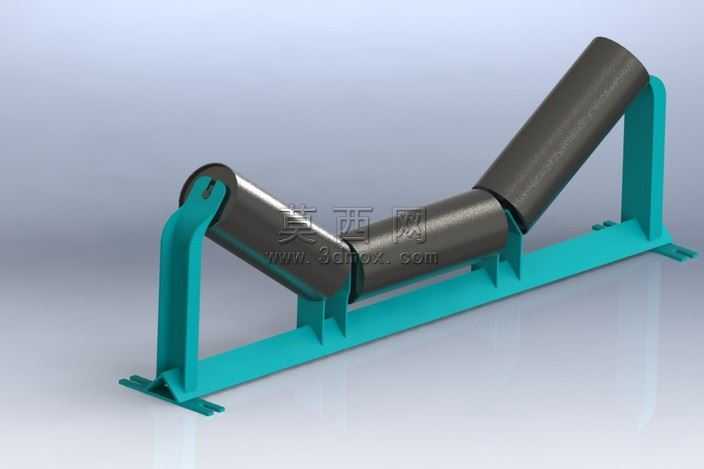

本作品为带式输送机核心承载部件槽型托辊组的三维建模设计，建模过程遵循机械设计规范与带式输送机实际生产应用标准，采用三维参数化建模方式完成整体结构搭建。建模阶段首先完成基准面与装配基准的设定，依次构建底部安装底座、纵向支撑梁、侧部倾斜支架、中间水平托辊安装座等金属结构件，所有支架类零件均采用型钢焊接结构的建模逻辑，还原实际生产中板材折弯、型材焊接的工艺特征，对安装地脚的螺栓孔、支架与托辊轴配合的卡槽、支撑筋板的焊接位置都做了精准的特征还原，保证结构尺寸符合通用带式输送机的安装互换要求。托辊部分采用三段式槽型布置，两侧托辊呈倾斜角度、中间托辊水平布置，建模时还原了托辊的筒体、端盖、轴头的完整结构，托辊与支架的装配配合完全符合实际安装逻辑，转动副位置预留了合理的装配间隙，可在装配环境下模拟托辊的转动状态。材质渲染阶段，对支架类结构件赋予青绿色喷涂钢材的材质效果，还原工业设备常用的防护漆外观质感，对托辊筒体赋予深灰色磨砂钢材材质，模拟托辊表面的耐磨处理效果，金属材质的粗糙度、反光度参数均参照实际工业零件的表面状态调整，整体渲染效果贴近真实工业设备的视觉表现。设计思路上，该托辊组采用标准槽角设计，可有效增大输送带的物料承载截面积，提升散料输送过程中的输送量与输送带运行稳定性，底部安装底座采用带长圆孔的安装脚设计，可适配安装过程中的位置微调需求，支架与托辊的卡槽式安装结构可简化托辊的更换维护流程，支撑筋板的布置位置经过结构受力考量，可有效承载输送物料与输送带的重量，避免支架受力变形。模型包含多配置设计能力，可通过编辑参数表格调整托辊长度、支架高度、槽型角度等核心尺寸，适配不同带宽、不同输送工况的带式输送机使用需求，所有特征建模逻辑清晰，参数关联合理，可直接用于后续的工程图导出、装配干涉检查、有限元受力分析等后续设计环节，也可作为输送设备整体装配的子部件直接调用。
