高密度点阵LED显示模组结构设计

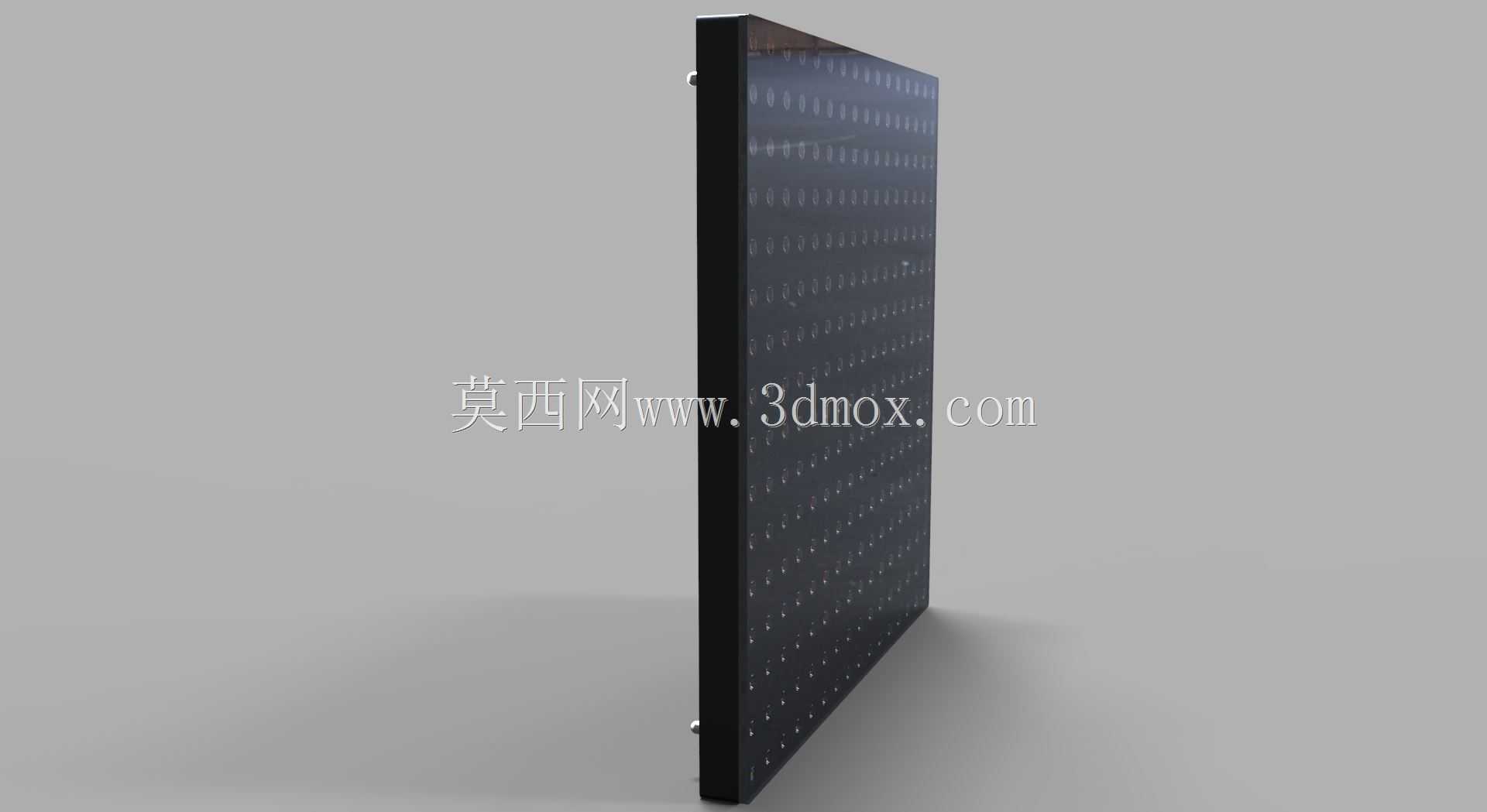

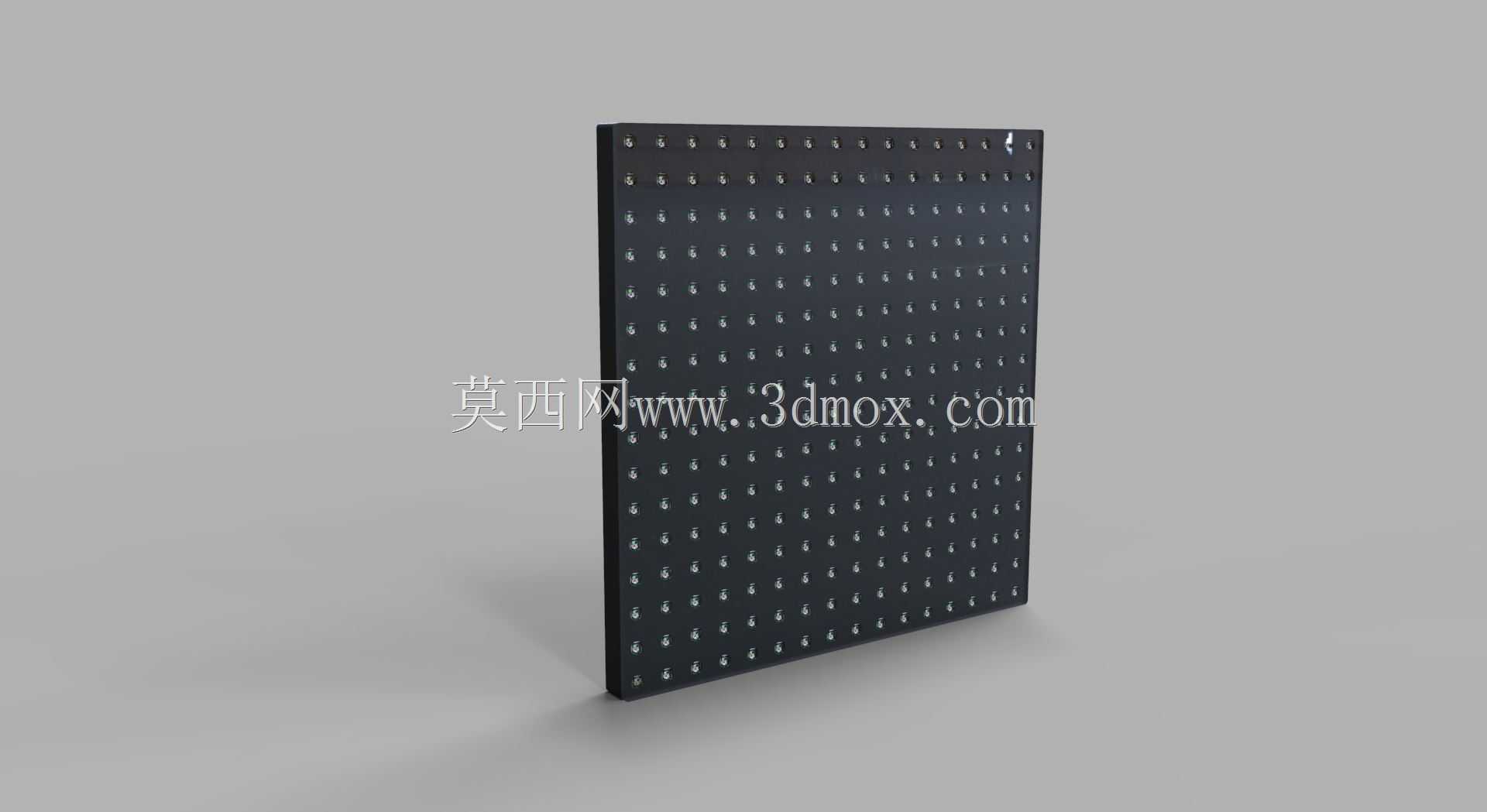

　　这款高密度点阵LED显示单元，是面向室内外商用显示场景搭建的基础拼接构件，日常可作为户外广告大屏、场馆信息公示屏、舞台背景显示墙、交通诱导屏的基础拼接单元使用，单块模组可独立完成小范围信息显示，也可通过多块模组的横竖拼接，组合成任意尺寸的超大显示面，适配不同安装空间的显示需求。从结构设计逻辑来看，整体采用薄型矩形板状构型，灯珠采用规则矩阵式排布，相邻灯珠的间距保持一致，确保点亮后像素点均匀分布，不会出现显示明暗不均、像素错位的问题，板体边缘做了窄边处理，多块模组拼接时相邻模组的灯珠间距与模组内部灯珠间距保持一致，避免拼接处出现显示暗线或者像素断层。板体的基材选用散热性能优异的金属基底，背面预留了标准的驱动电路安装位与接线端口，

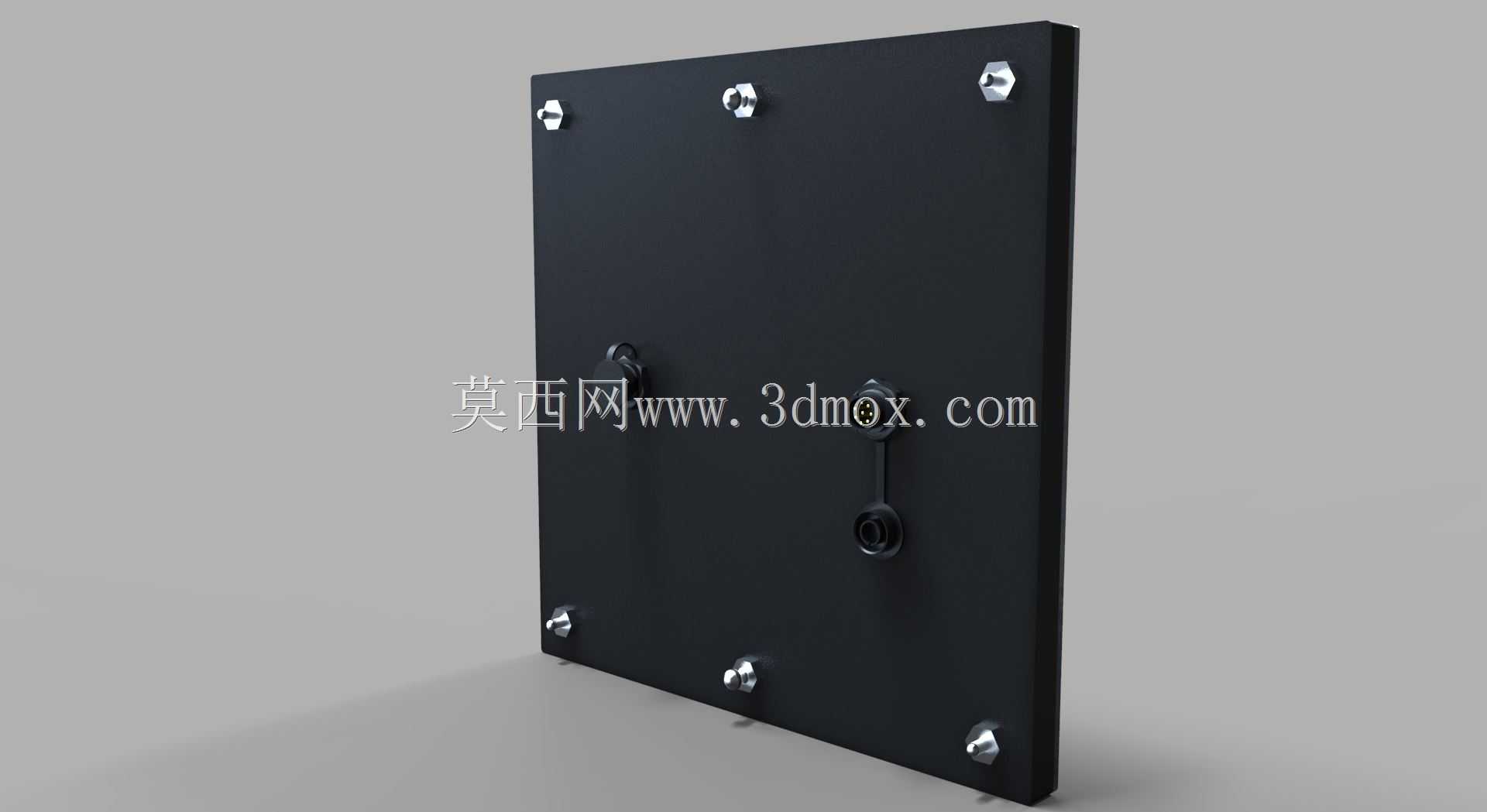

　　无需额外设计转接结构即可匹配常规的LED显示驱动板卡，安装时可通过板体四周预留的固定孔位，直接锁附在显示屏体的支撑框架上，固定孔位的间距符合行业通用的安装规范，可兼容市面上多数标准LED屏体的安装骨架，无需对支撑结构做二次改造。在安装边界设计上，板体的整体厚度控制在常规户外屏体的安装腔体内，不会突出屏体外框的安装平面，外框封装时可直接在板体表面覆盖防护面罩，面罩的卡扣位与板体边缘的卡槽对应，装配后可实现平整的外表面，同时具备防水防尘的防护能力，适配户外复杂的使用环境。灯珠的焊接位做了沉台处理，焊接后灯珠的根部完全嵌入沉台内，既可以避免运输安装过程中灯珠受外力碰撞脱落，也能保证所有灯珠的出光面处于同一平面，

　　避免出现个别灯珠角度偏移导致的显示偏色、亮度不均问题。板体的边角做了微小的倒角处理，拼接装配时不会因为边角磕碰造成板体基材崩边，也能避免安装人员操作时被锐边划伤。在实际工程应用中，这类点阵模组的维护也十分便捷，单块模组出现故障时可直接从屏体正面拆卸更换，无需拆解整个屏体的背部结构，大幅降低后期运维的时间成本，驱动电路的接线端口采用快插式设计，更换模组时无需反复接线，对准端口插接即可完成电路连接，适配户外大屏快速维护的使用需求。
