桌面式不间断电源外壳结构三维设计

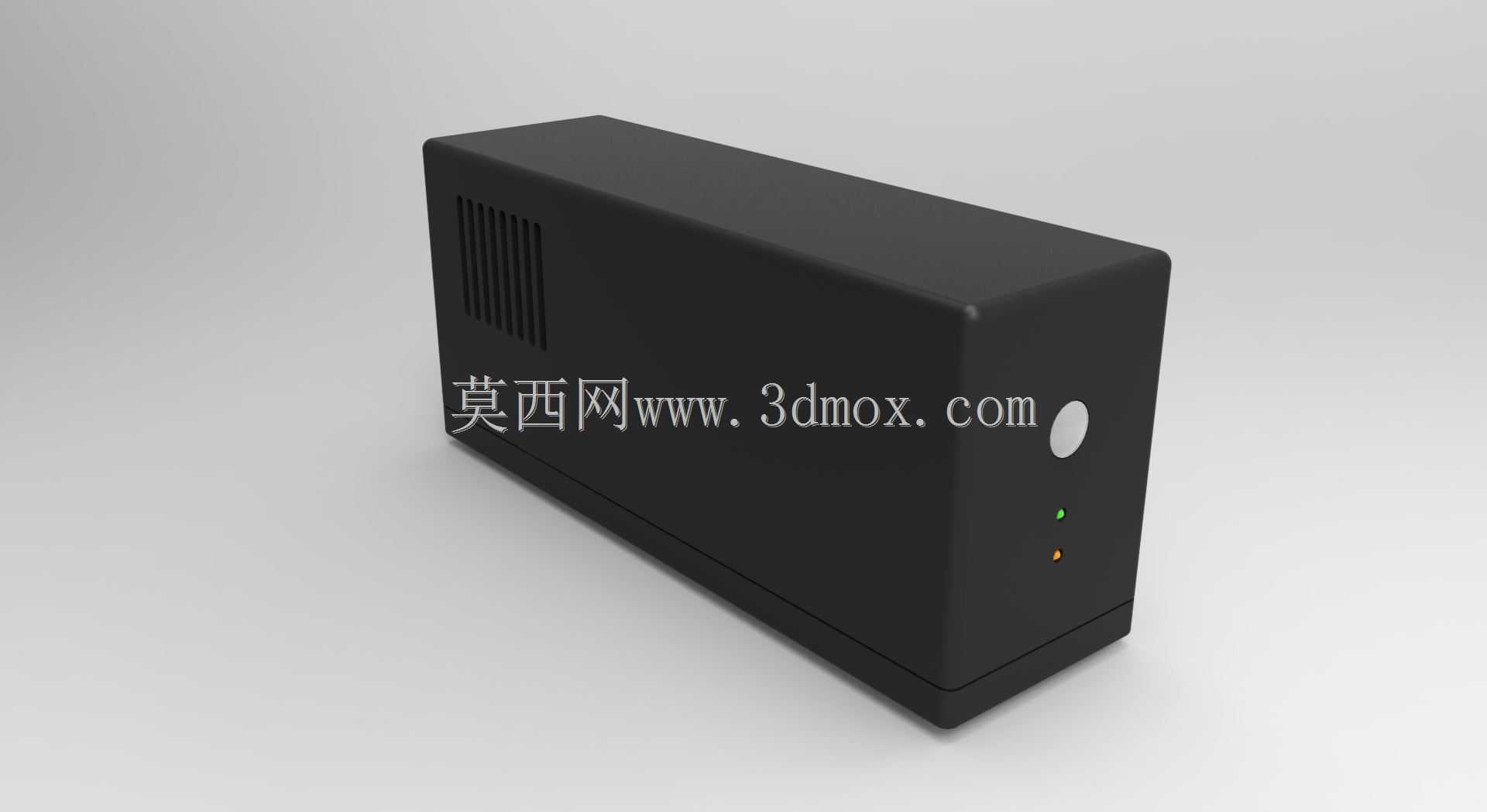

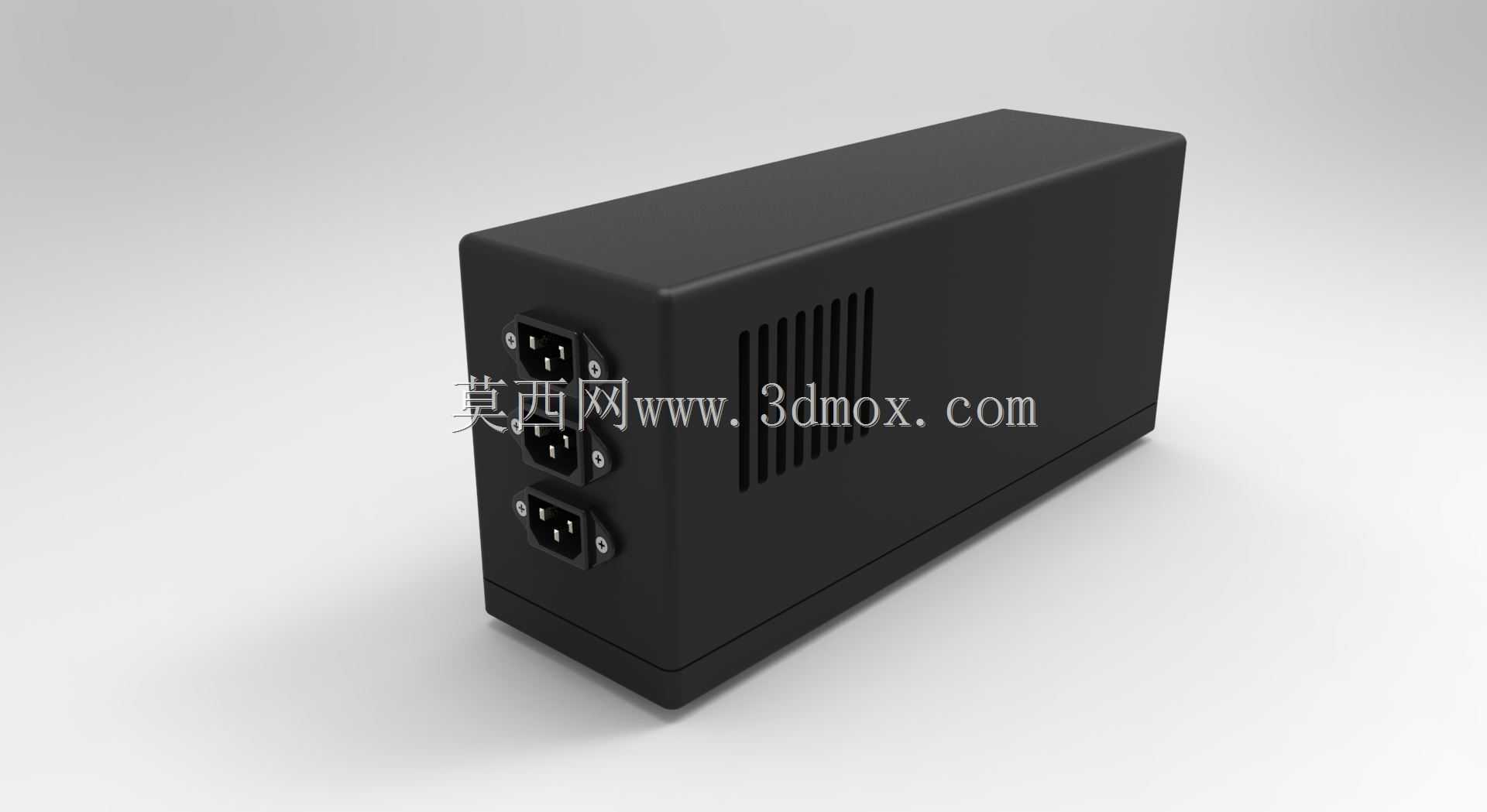

　　这款桌面式不间断电源的结构设计，首先要匹配小型办公、家用桌面场景的安装使用需求，整体采用长方体立式布局，外壳做了圆角过渡处理，避免尖锐棱角在桌面摆放时造成磕碰，整体尺寸控制在常规桌面外设的适配范围内，不会占用过多桌面操作空间，可直接放置在电脑主机旁、桌面边角位置，无需额外壁挂或机架安装空间，适配普通办公桌面、家庭书桌的摆放边界。从功能实现角度来看，设备正面预留了状态指示灯开孔，分别对应市电接入、电池供电、故障告警三类状态的显示，用户无需额外操作即可直观判断设备运行状态；侧面开设了格栅式通风孔，对应内部功率模块、电池组的散热风道，可在设备持续充放电过程中形成自然对流散热，避免内部积热导致元器件寿命衰减，

　　通风孔的开孔尺寸做了安全防护设计，可防止日常使用中异物掉入设备内部。外壳采用上下扣合加侧边隐藏螺丝的装配结构，既保证了外壳拼接的结构强度，也兼顾了外观的整体性，不会有外露螺丝破坏外观整洁度；正面的圆形按键开孔对应设备的手动开关机功能，按键做了下沉式设计，避免日常摆放时误触触发开关机操作。在实际应用场景中，这类小型不间断电源主要面向个人电脑、小型网络设备、桌面办公终端的短时备用供电需求，在市电突发中断时可快速切换至电池供电模式，为用户预留足够的文件保存、设备正常关机的时间，避免突发断电造成的数据丢失、硬件损坏问题。设计过程中优先考虑了桌面摆放的稳定性，底部预留了防滑胶垫的安装位，可增大设备与桌面的摩擦力，避免日常触碰导致设备滑落；

　　内部预留了标准12V铅酸电池组、逆变电路板、充电控制模块的安装位，各模块之间预留了足够的走线空间与绝缘间隙，避免内部走线杂乱造成的安全隐患，外壳的壁厚设置兼顾了结构强度与轻量化需求，既可以承受内部元器件的重量，也不会让整体设备过重不便于挪动。
