子母式圆柱抓取机械夹爪结构设计

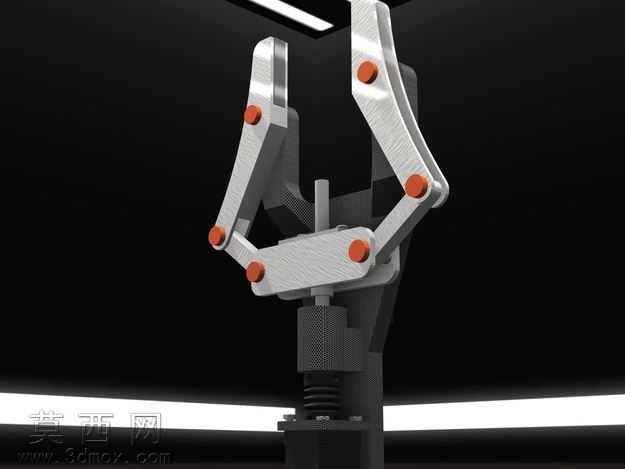

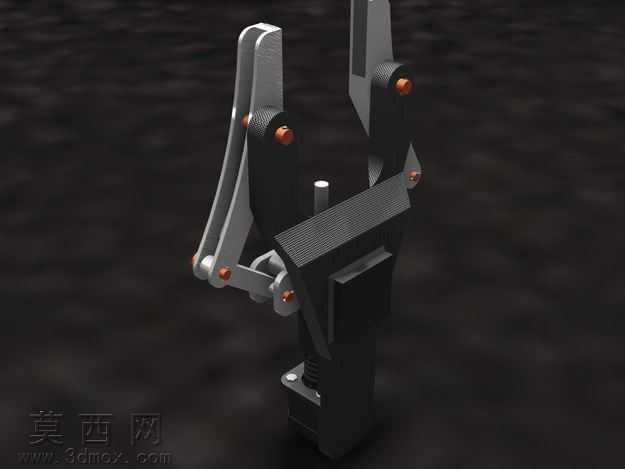

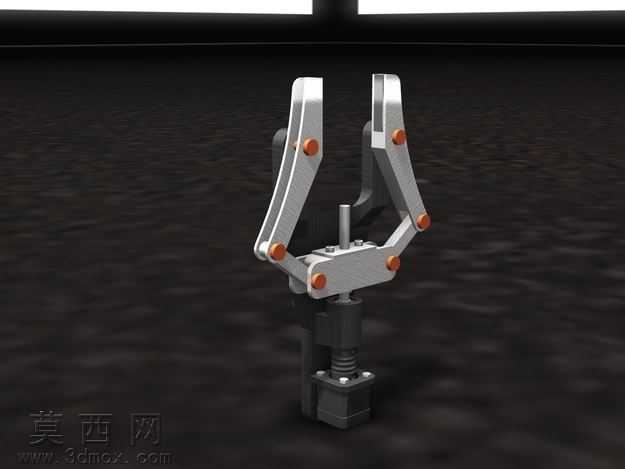

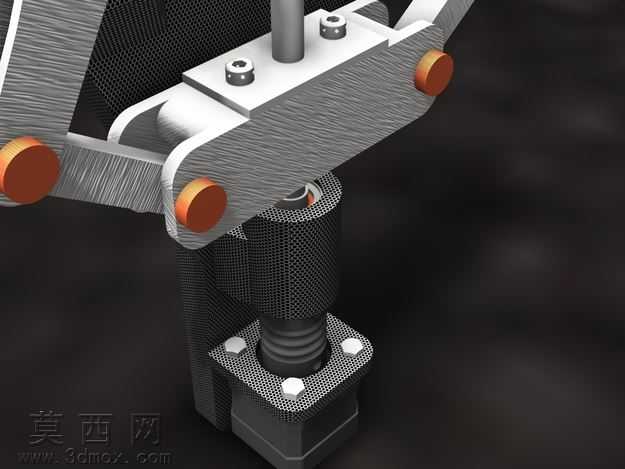

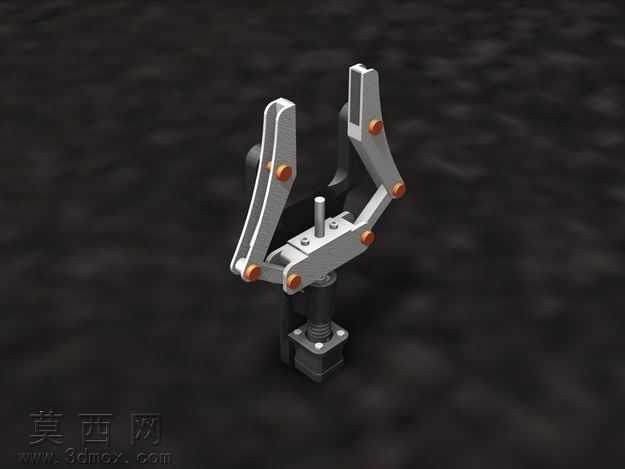

本模型为子母式圆柱工件抓取夹爪，采用三维建模软件完成全参数化结构设计，所有零件均按照实际机械加工公差标准创建，可直接用于后续工程图导出与实物加工参考。建模过程中对夹爪的运动连杆、铰接转轴、驱动基座等核心部件做了精细化处理，每个铰接位置都预留了标准销轴安装间隙，保证机构运动过程中无卡滞、无干涉。渲染阶段采用金属材质搭配哑光黑色基座的视觉方案，活动连杆部分赋予拉丝不锈钢材质属性，铰接点的紧固轴端做了橙色氧化质感处理，既还原了工业夹具的真实外观质感，也通过色彩区分清晰展示了机构的运动铰接点位，方便使用者快速理解结构组成。从结构设计来看，该夹爪采用对称式双摇杆连杆传动结构，底部集成弹簧复位组件与直线驱动基座，当驱动端向上动作时，两侧夹爪臂通过连杆联动同步向内收拢，可自适应抱紧不同直径范围内的圆柱形物体，子母式的爪指设计能够在接触圆柱工件时形成多点贴合支撑，相比普通两爪夹爪拥有更大的接触面积与更稳定的夹持力，可有效避免圆柱工件在抓取转运过程中出现打滑、偏转甚至脱落的问题。设计思路围绕圆柱形工件的自动化抓取需求展开，摒弃了复杂的多驱动结构，仅通过单一直线驱动即可实现双侧爪指的同步开合，整体结构紧凑、传动效率高，弹簧复位结构可在驱动卸力时自动带动夹爪张开复位，降低驱动端的复位负载，同时在夹持过程中提供一定的缓冲余量，避免刚性夹持对工件表面造成压伤。模型完整还原了夹爪的所有装配关系，包含连杆、销轴、弹簧、基座、爪指等全部独立零件，装配层级清晰，可直接用于运动仿真验证夹持行程与夹持力范围，也可作为自动化上下料设备的末端执行器参考方案，适配各类圆柱形物料的搬运、上下料、转序等自动化作业场景，对于同类夹持机构的设计优化也具备较高的参考价值。
