五轴工业机械手臂结构设计模型

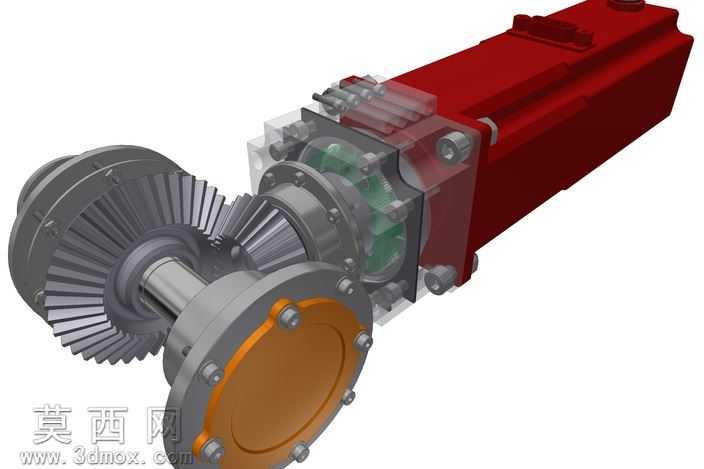

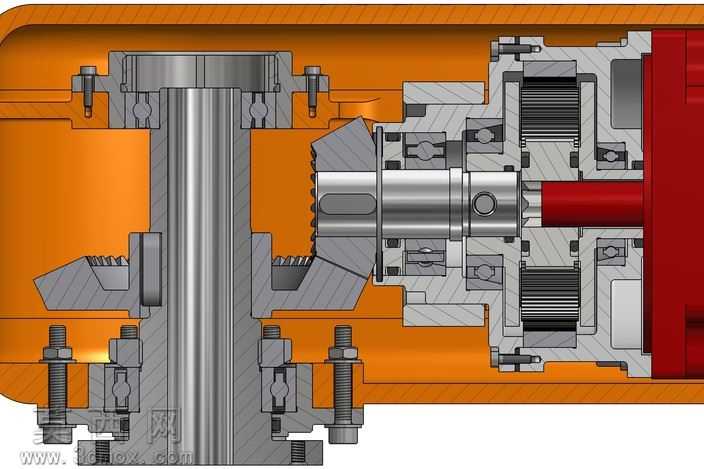

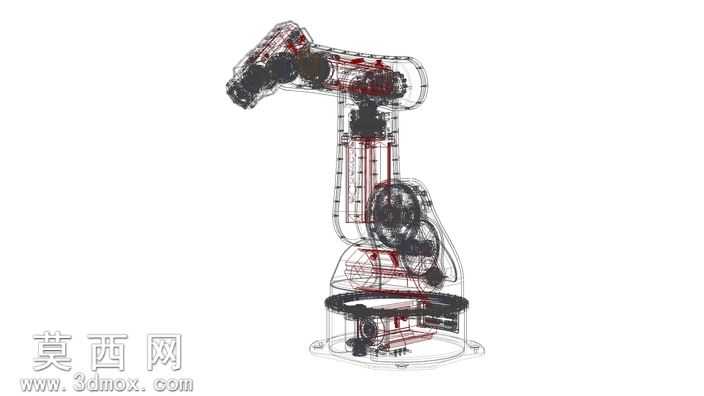

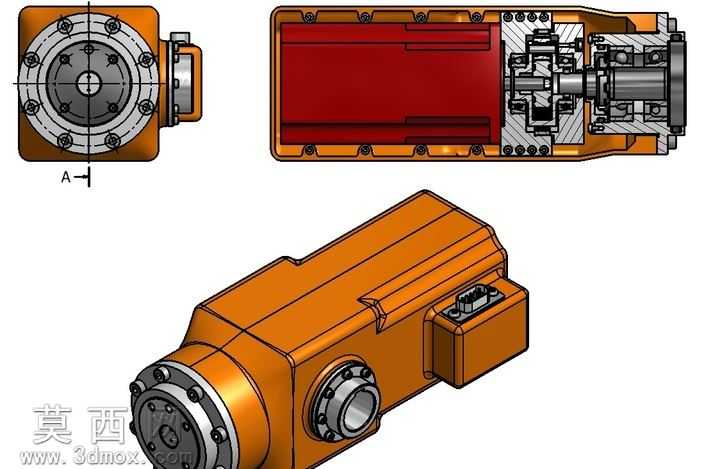

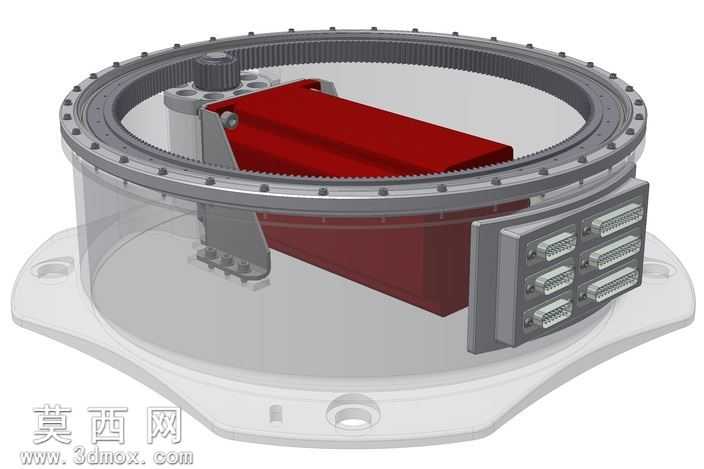

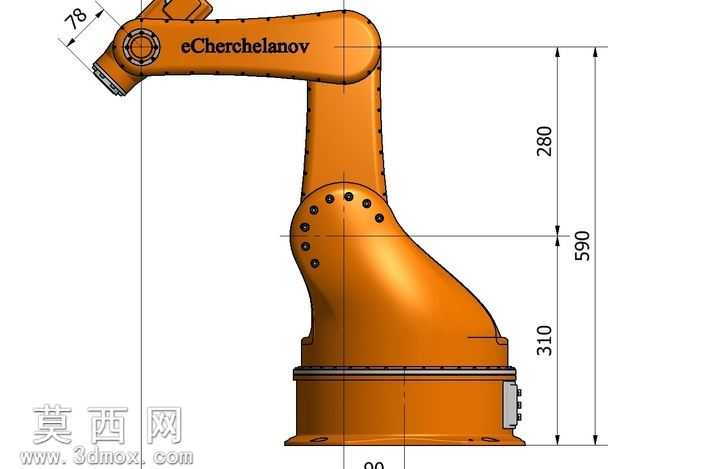

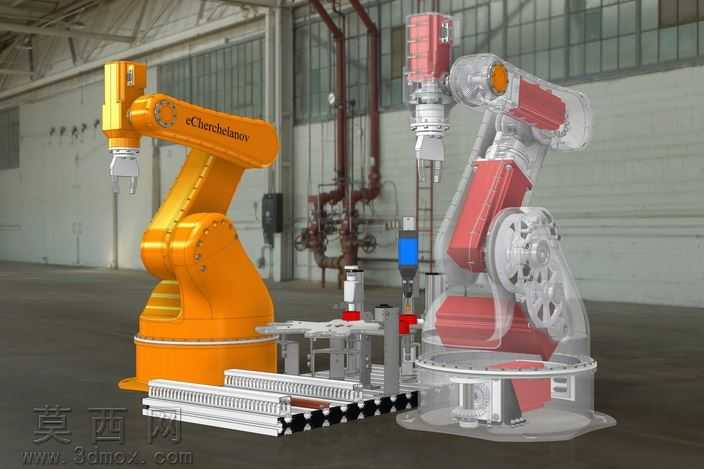

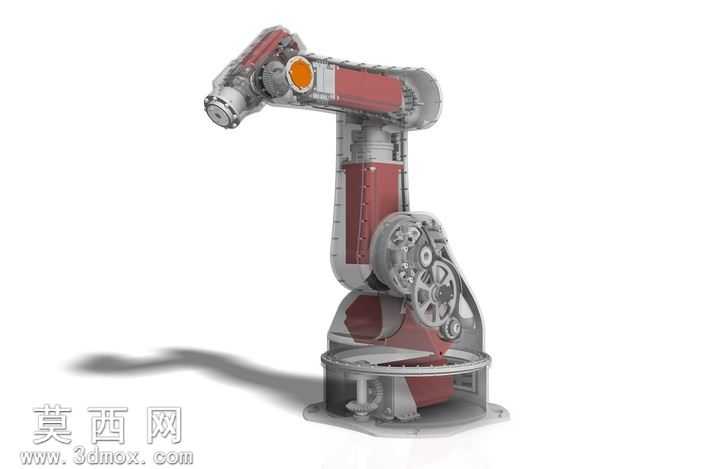

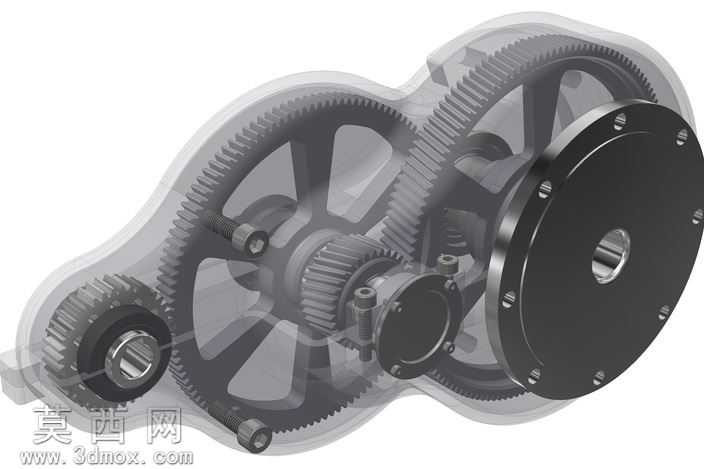

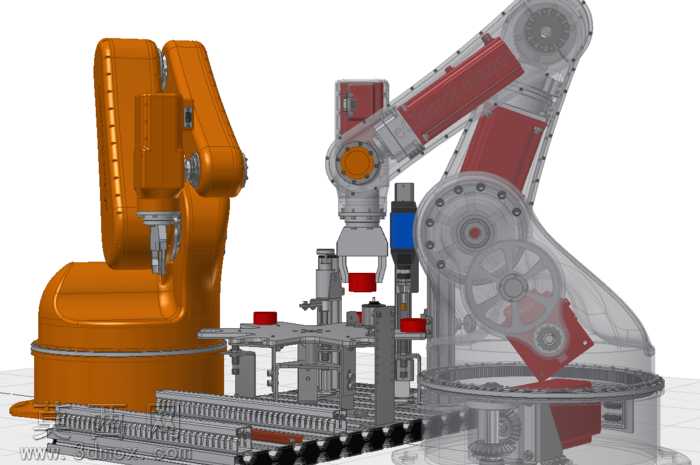

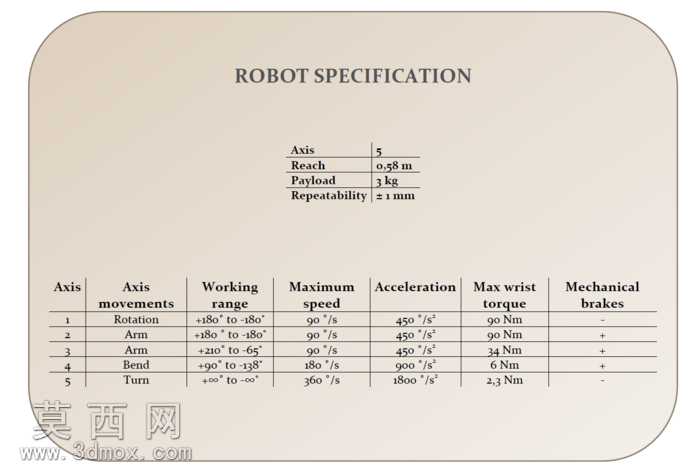

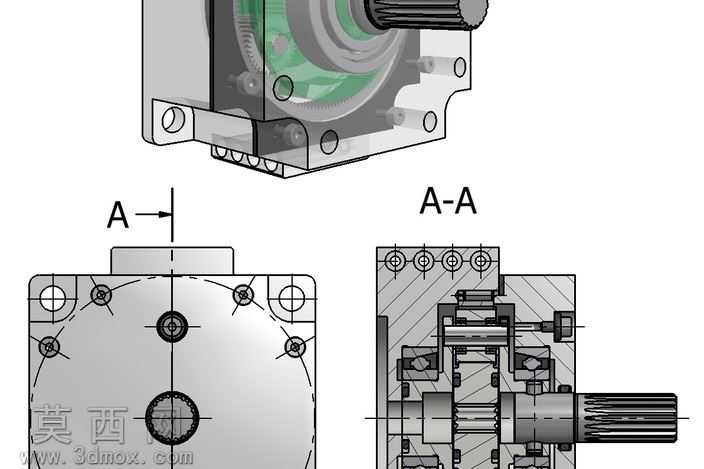

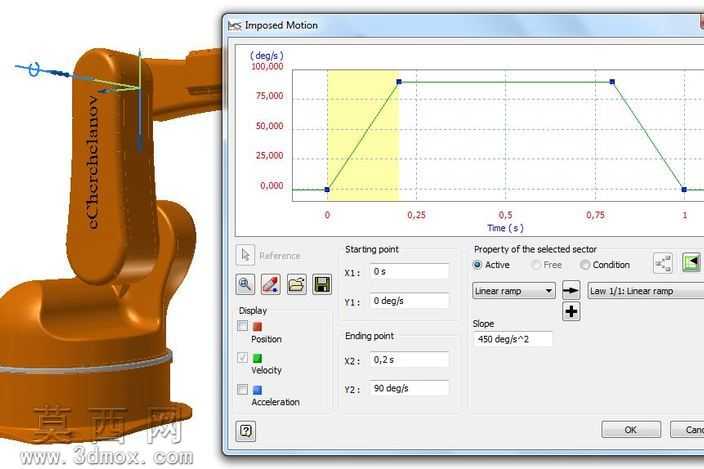

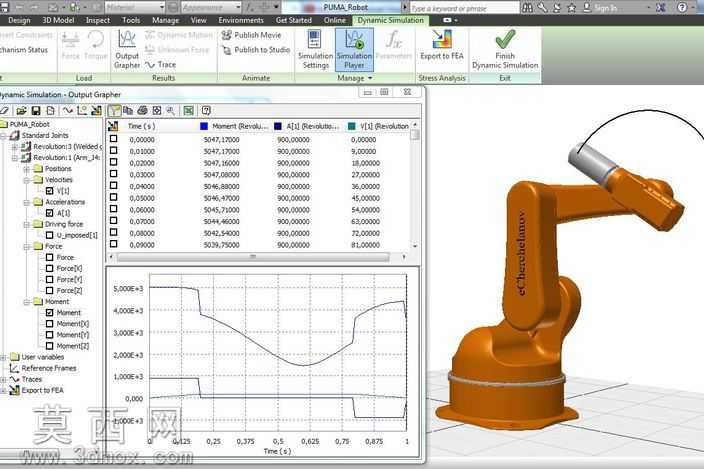

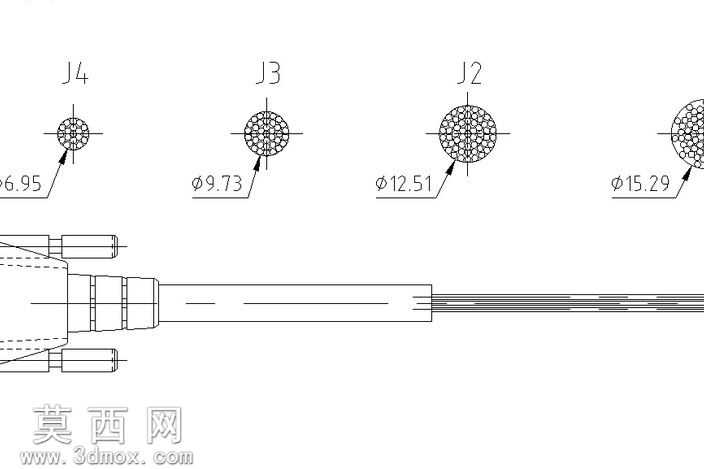

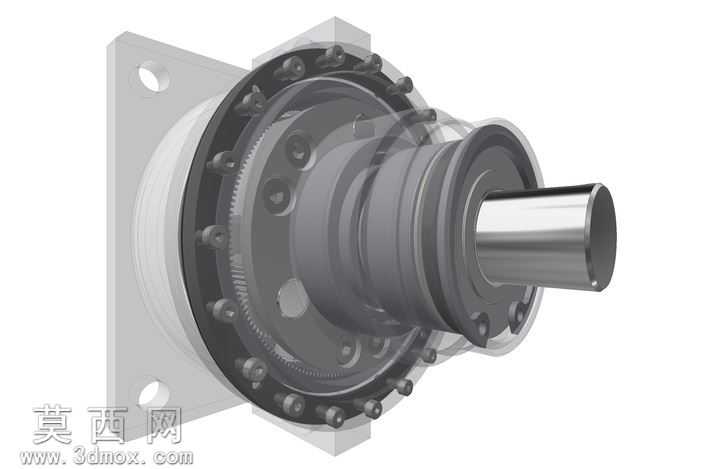

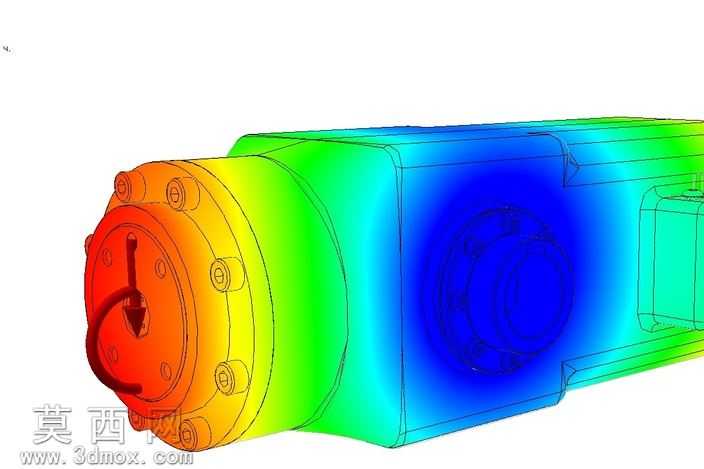

本模型为五轴工业机械手臂的完整装配结构设计，采用专业三维建模软件完成全零件的参数化搭建与整体装配，整体还原了多关节工业机械手的真实机械构造。建模过程中严格遵循工业机械臂的设计逻辑，从底座回转结构、大臂摆动关节、小臂俯仰关节、腕部旋转关节到末端执行器连接法兰，每一处结构都按照真实工业设备的传动原理进行还原，清晰呈现了机械臂内部的传动布局。模型在材质渲染上做了区分处理，机身主体结构采用工业设备常用的金属漆面质感，传动齿轮、连接轴等运动部件采用金属哑光材质，密封件、防护外壳部分采用工程塑料质感，不同材质的区分让整体结构层次清晰，装配关系一目了然，能够直观展现机械臂的内外构造。结构设计上，该五轴机械臂的传动系统包含多组齿轮减速结构，搭配步进电机的安装位设计，还原了真实工业臂的动力传递路径，五个运动关节的转动副都做了合理的限位与配合设计，确保各关节的运动范围符合工业作业的实际需求，可实现3公斤有效负载下580毫米工作半径的作业覆盖，满足轻负载工业场景的搬运、上下料、装配等作业需求。整个模型由数十个独立零件装配而成，零件之间的配合关系准确，没有出现干涉错位的问题，装配效果逼真，完整呈现了多关节机械臂从底座到末端的全部机械构造，能够清晰展示五轴机械手的运动原理与结构组成，可用于机械结构教学、工业方案展示、设备原理演示等场景，帮助相关从业者直观理解多关节工业机械臂的设计逻辑与构造特点，为同类设备的结构设计、改造优化提供直观的参考依据。
