轮式移动夹取作业机械臂机器人设计

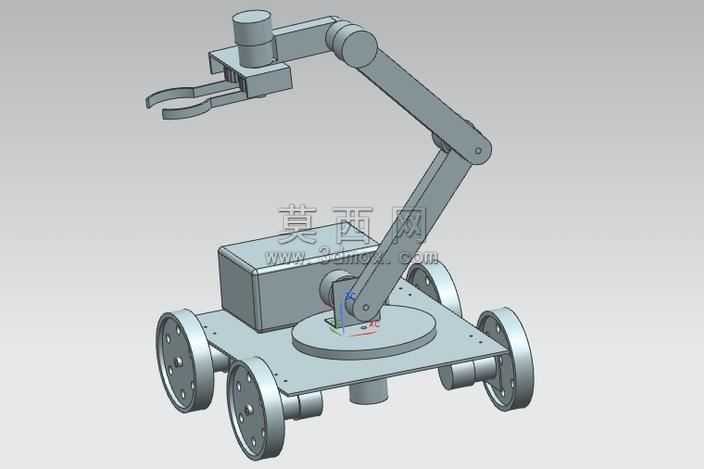

本作品为面向拾取定位作业场景设计的轮式移动机械臂机器人，整体采用三维建模软件完成全参数化结构搭建，从移动底盘到机械臂关节、末端夹爪均进行了精细化的结构还原与装配验证。建模过程中严格遵循机械设计的装配逻辑，对轮组的安装定位、机械臂各关节的铰接配合、夹爪的开合运动副均做了严谨的约束设置，确保整体结构可实现完整的运动仿真，能够直观演示机器人从移动就位到机械臂伸展、夹爪拾取目标物体的全流程动作。底盘部分采用六轮布局设计，对称分布的轮组保障了移动过程中的稳定性，底盘上方设置旋转基座作为机械臂的承载结构，可实现机械臂整体的水平回转，拓展作业覆盖范围。机械臂采用多段铰接式结构，各段臂长经过比例优化，兼顾伸展范围与结构刚性，关节处的铰接结构预留了传动件安装空间，可适配舵机等驱动元件的装配需求。末端执行器采用平口夹爪设计，夹爪的开合行程经过参数化调整，可适配球状等规则形状物体的夹持拾取，夹爪与臂端的连接结构做了标准化设计，支持后续更换不同类型的末端执行器以适配更多作业场景。材质渲染方面，整体结构采用金属哑光质感的材质表现，还原金属机加工零件的真实视觉效果，对轮面、关节转轴等细节部位做了差异化的材质区分，提升模型的视觉层次感。设计思路围绕shaastra 2014赛事的拾取定位任务需求展开，在结构设计阶段充分考量了移动稳定性、臂体作业范围、夹持可靠性三个核心维度，通过三维建模的虚拟装配提前排查了结构干涉问题，对臂体抬升、夹取动作的运动行程做了仿真校验，确保各运动部件在动作过程中不会出现碰撞卡滞，整体结构紧凑合理，在满足作业功能需求的前提下尽可能简化了零件数量，降低后续实体加工制作的难度，可作为移动作业类机器人的结构设计参考方案，也可用于相关机械原理教学的演示案例。
