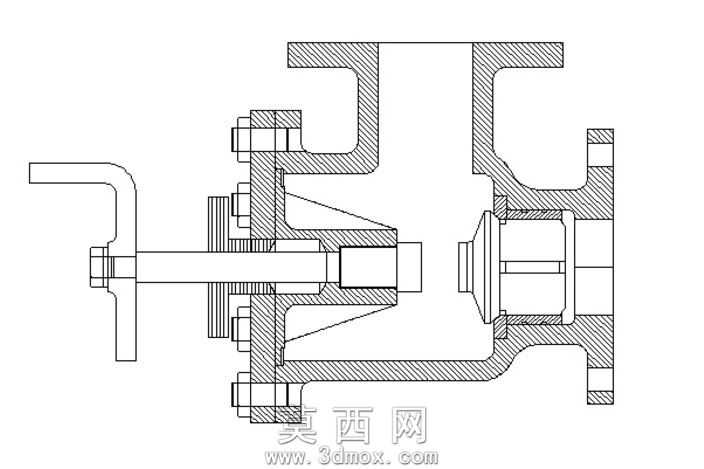

饲料检查单向阀二维结构设计图纸

本次设计的饲料检查阀为饲料输送管路配套的单向止回类阀件，采用二维工程图形式完整呈现全剖装配结构，建模过程严格遵循机械制图国家标准，对阀体、阀杆、操作手柄、密封组件、连接法兰、紧固件等所有装配零件进行了精准的线条绘制，清晰表达各零件间的装配关系、配合公差与安装定位逻辑。设计阶段首先围绕饲料输送工况的使用需求展开，明确阀件需实现单向导通、反向截止、手动启闭操作的核心功能，针对饲料介质的颗粒特性，优化了阀腔内部的流道结构，避免出现物料堆积死角，降低输送过程中的堵料风险。图纸绘制过程中，通过剖面线区分不同材质的零件，金属阀体、阀杆类零件采用金属材质对应的剖面标识，密封件采用非金属材质的剖面表达，紧固件、操作件等标准件按照国标规范绘制外形与装配位置，清晰呈现手轮驱动阀杆带动阀芯实现启闭动作的传动逻辑，同时标注了关键装配位置的密封结构设计，保障阀件在工作压力下的密封性能，避免输送过程中出现物料泄漏、反向回流的问题。整体结构设计兼顾了安装便捷性与维护便利性，法兰连接结构可直接适配现有饲料输送管路的安装尺寸，可拆卸的螺栓连接结构便于后期对密封件、阀芯等易损件进行更换维护，图纸可直接用于指导该阀件的生产加工、装配检验以及后续的三维模型重构工作，设计过程中充分考虑了饲料加工输送场景的工况特点，在结构强度、流通性能、操作便捷性之间实现了合理平衡，能够满足饲料生产管路中介质单向导通、工况检查截断的使用需求。
