V8发动机配套活塞结构三维设计

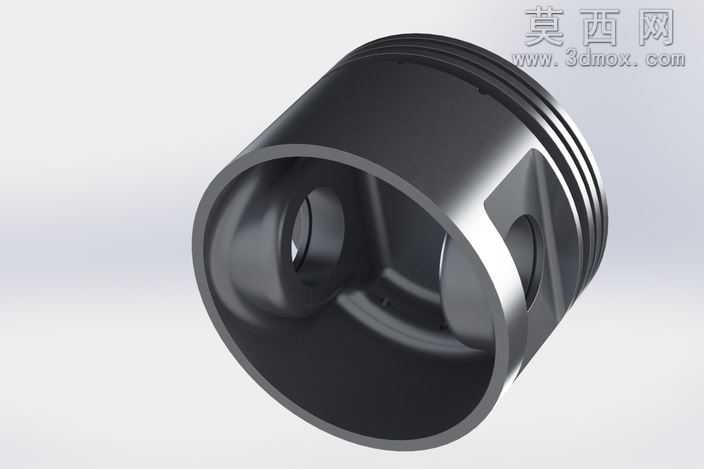

本作品为V8发动机研发项目的核心组成部件活塞，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循内燃机活塞的实际工程设计逻辑，以102毫米缸径作为核心尺寸基准，逐步完成活塞头部、环槽部、裙部、活塞销座的全特征构建。建模阶段首先绘制活塞顶部的圆形轮廓草图，通过拉伸特征生成活塞主体基础实体，针对头部的三道活塞环安装槽，采用环形切除的方式精准加工出环槽结构，每道环槽的宽度、深度、间距均参考量产V8发动机活塞的工程参数设定，保证活塞环装配后可实现可靠的气封与刮油功能。针对活塞销座部分，采用对称拉伸切除的方式加工出活塞销安装孔，同时对销座与裙部的衔接位置做圆角过渡处理，降低应力集中风险，裙部的型线设计参考实际工作中的热变形规律，预留合理的膨胀间隙，避免发动机工作时活塞受热卡滞。材质与渲染阶段，为活塞主体赋予铝合金金属材质，调整材质的粗糙度、反射率参数还原铸铝活塞的哑光金属质感，对环槽边缘、销孔内壁等机加工位置做轻微高光处理，区分铸造面与机加工面的视觉差异，搭配浅灰色渐变背景与柔和的影棚级光照，完成最终的渲染输出，清晰展现活塞的整体结构与细节特征。设计过程中预留了结构调整接口，后续可根据发动机整体配气、曲柄连杆机构的匹配需求，对活塞顶部燃烧室造型、裙部型线、销孔偏移量等参数做迭代优化，保证活塞与发动机其余部件的装配契合度，满足4升排量V8发动机的动力输出工况需求。
