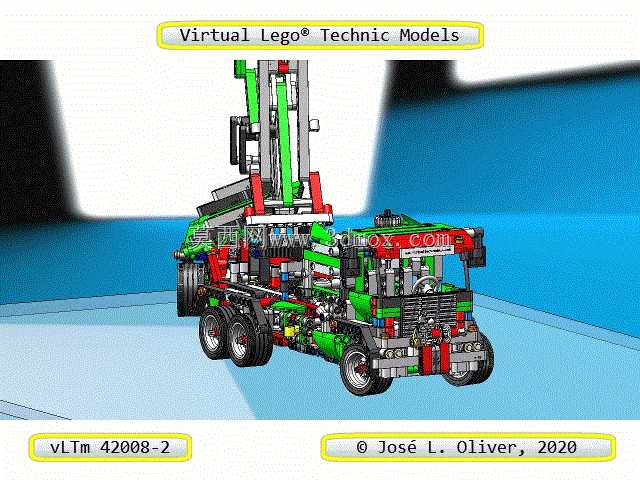

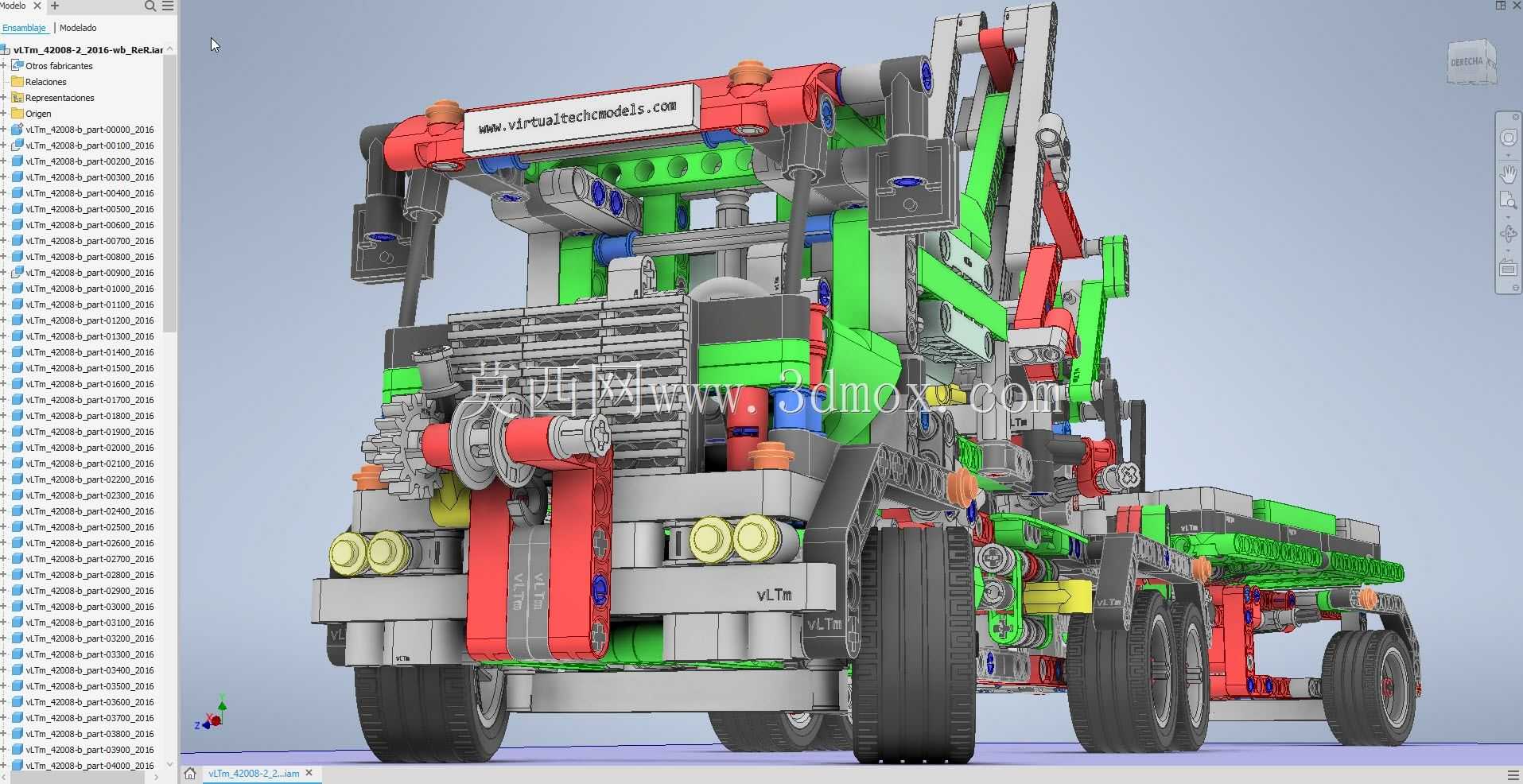

乐高技术虚拟起重作业卡车拼装结构

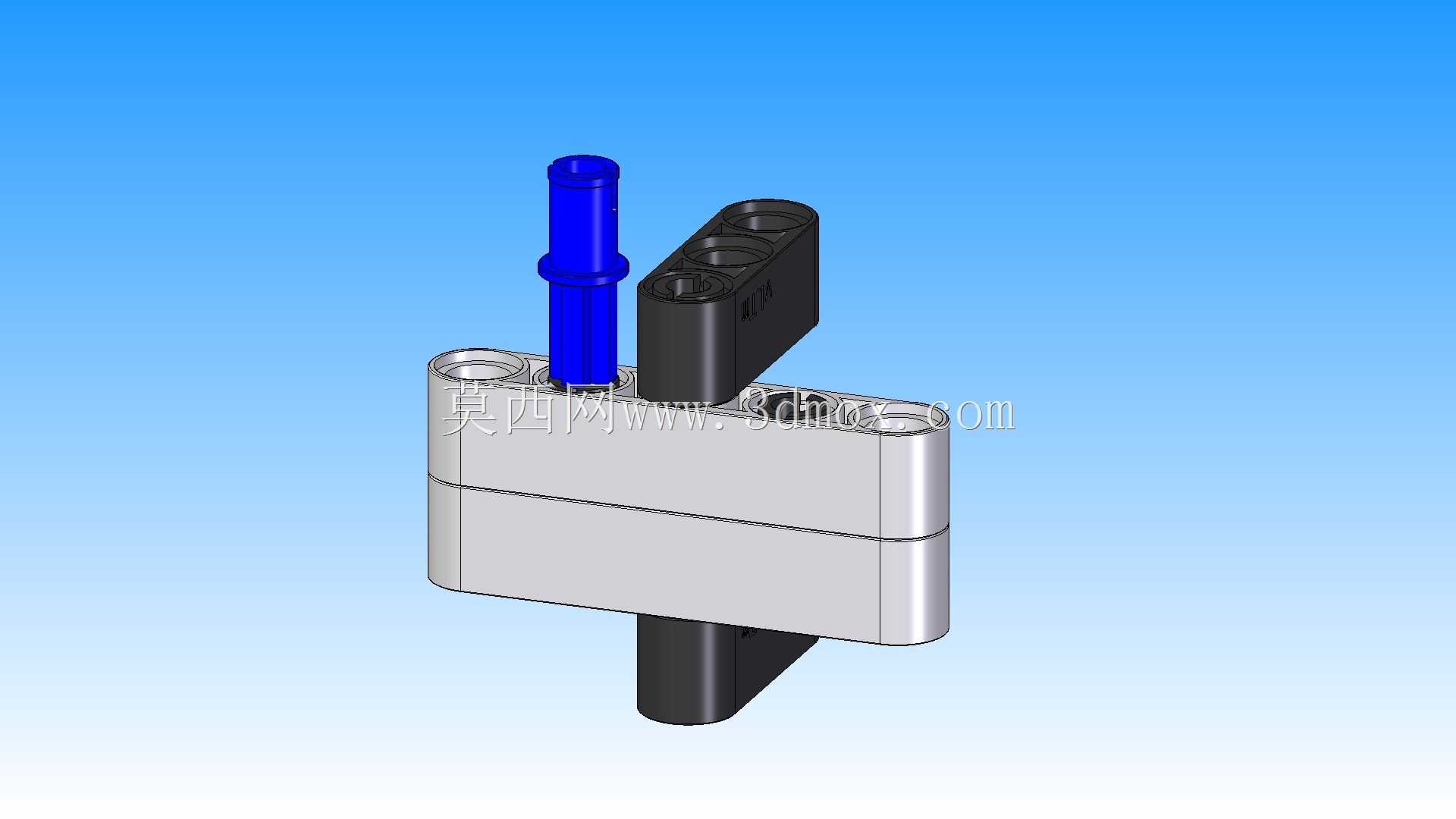

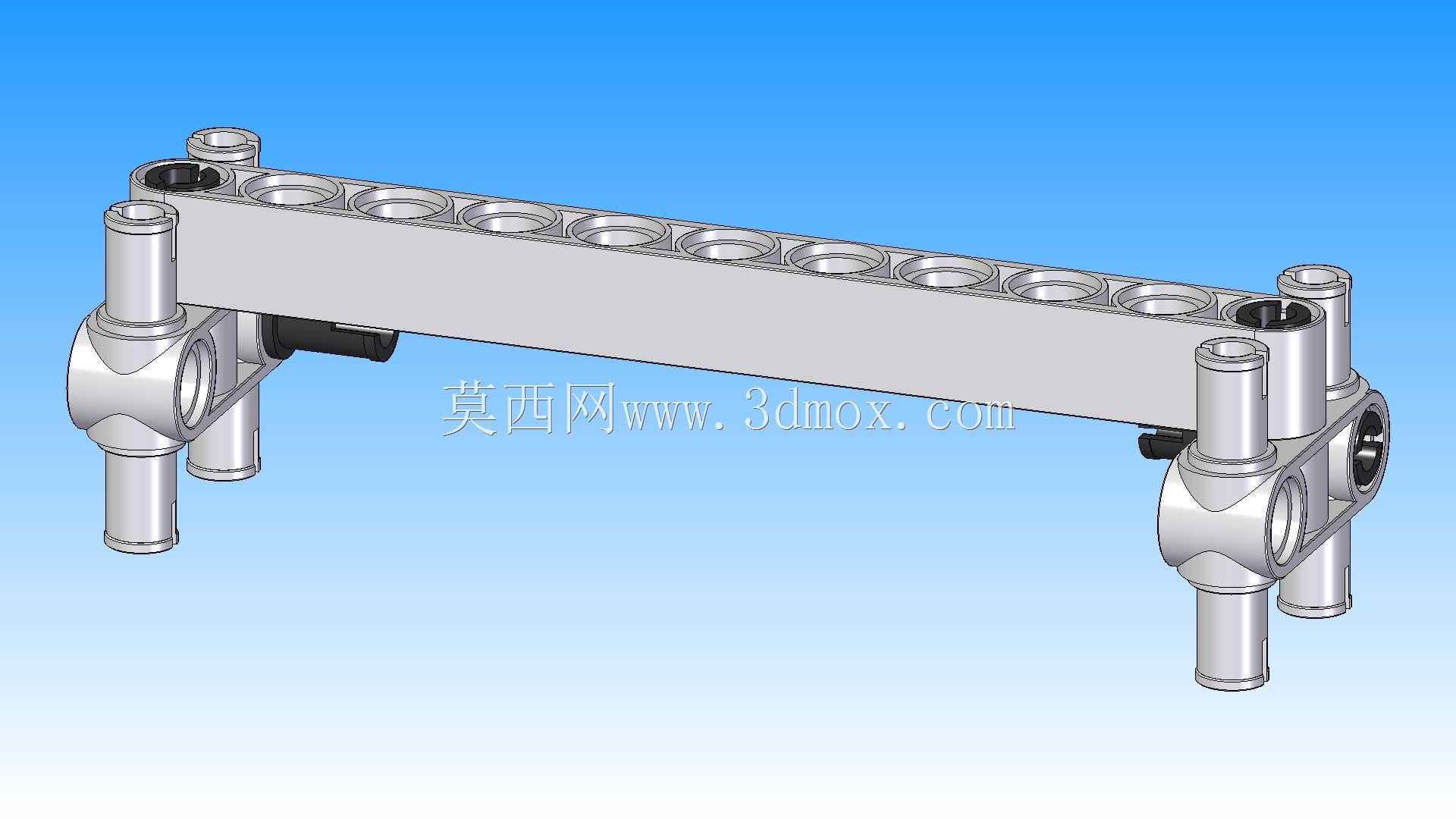

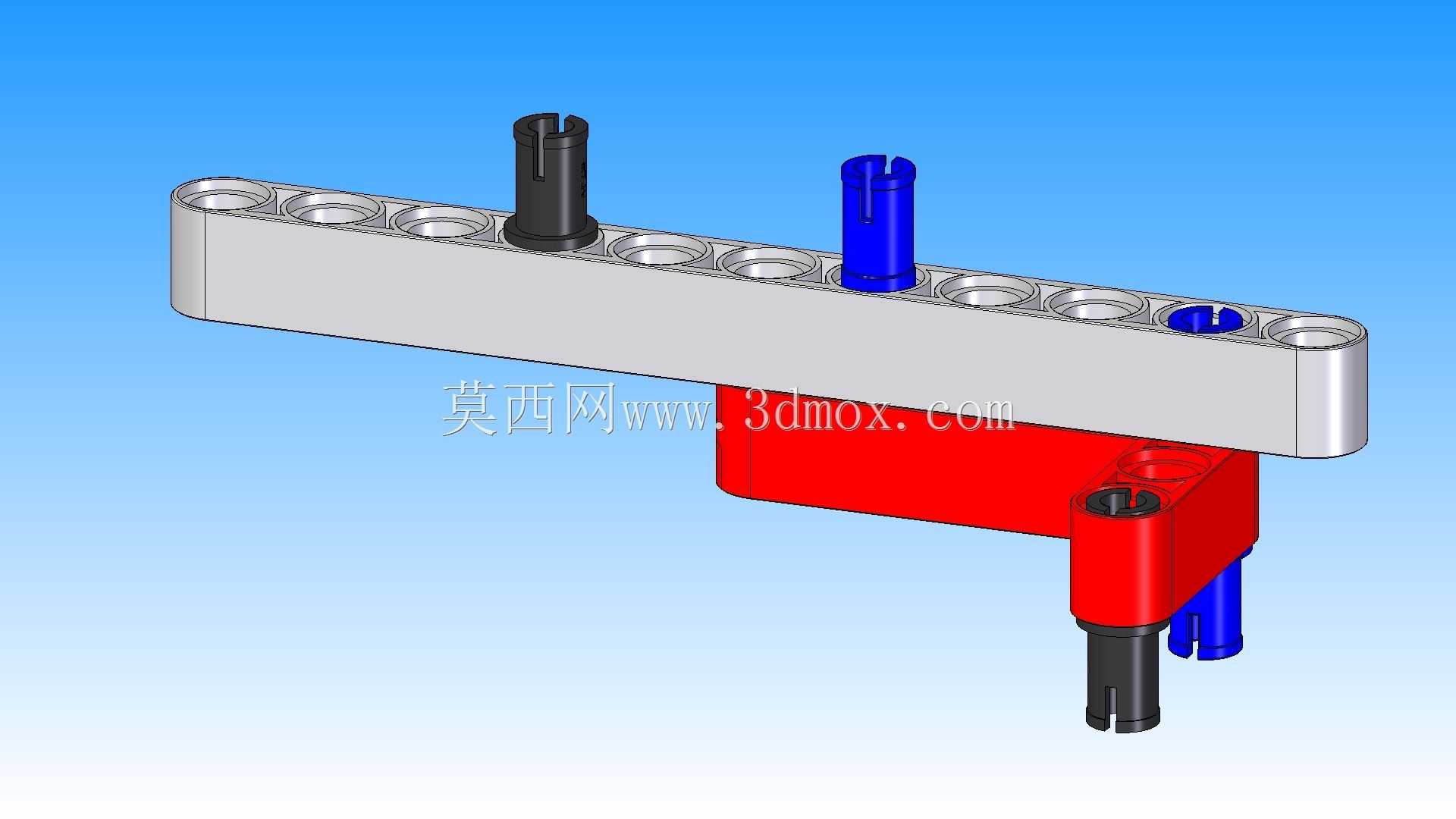

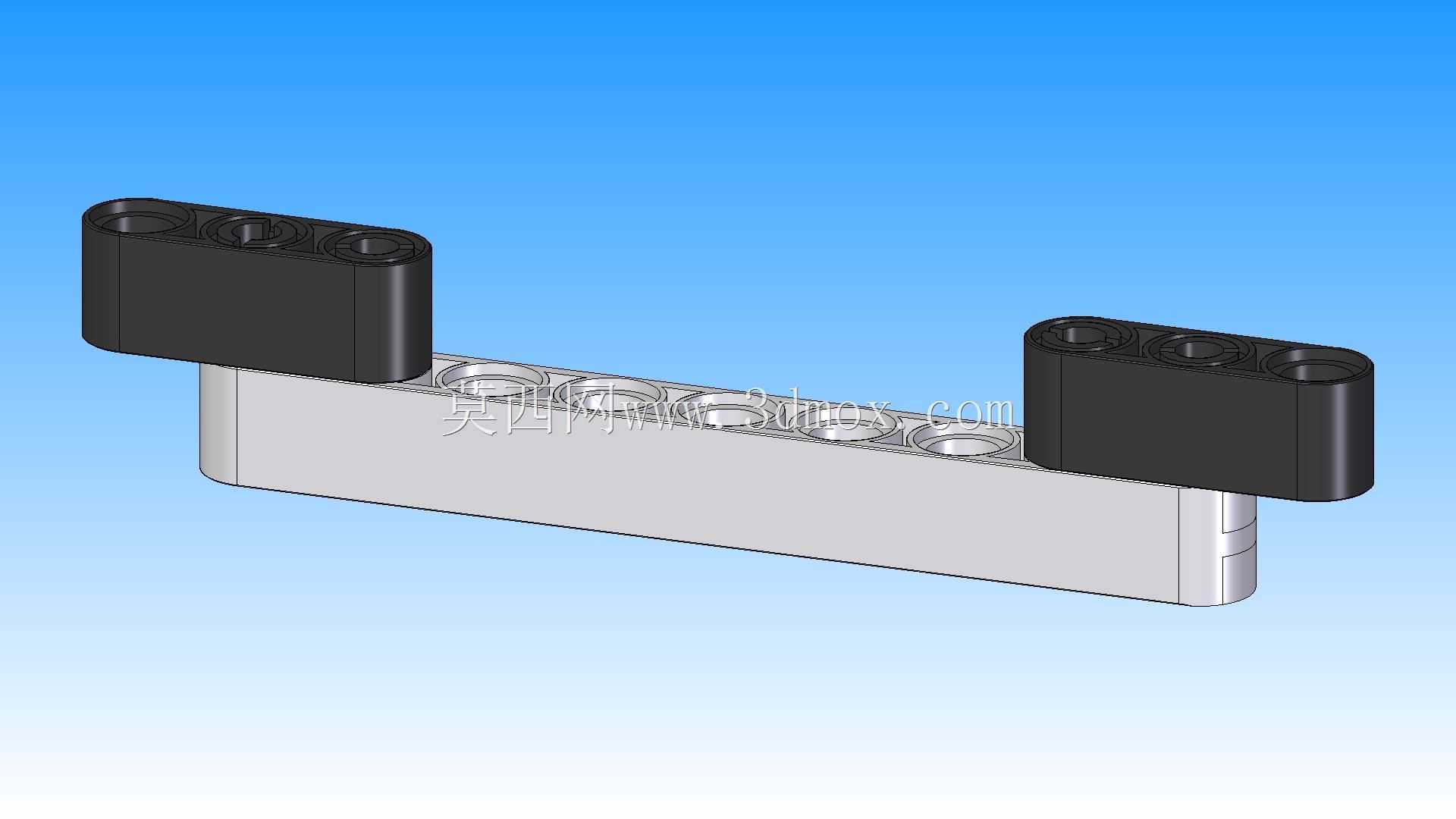

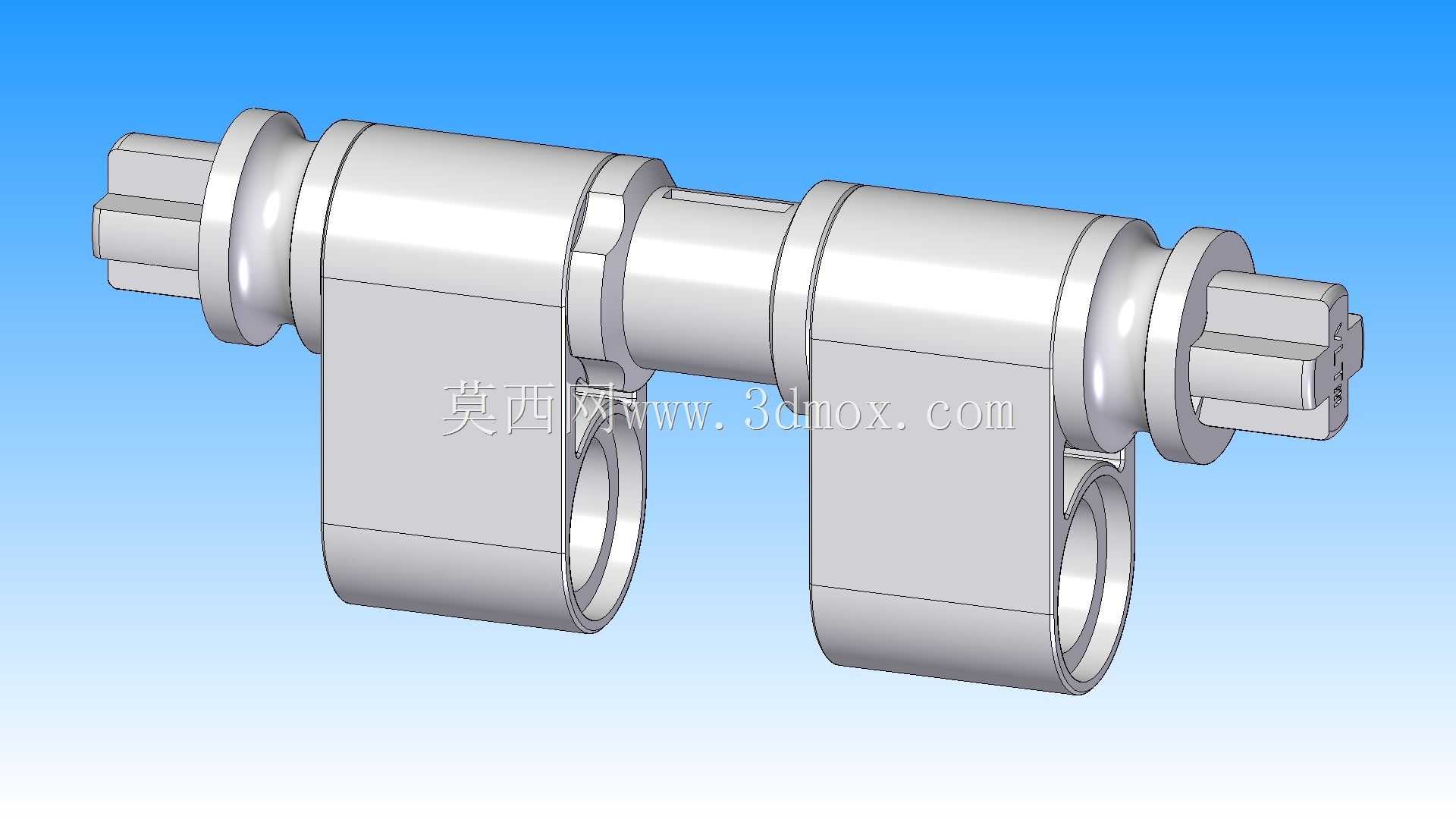

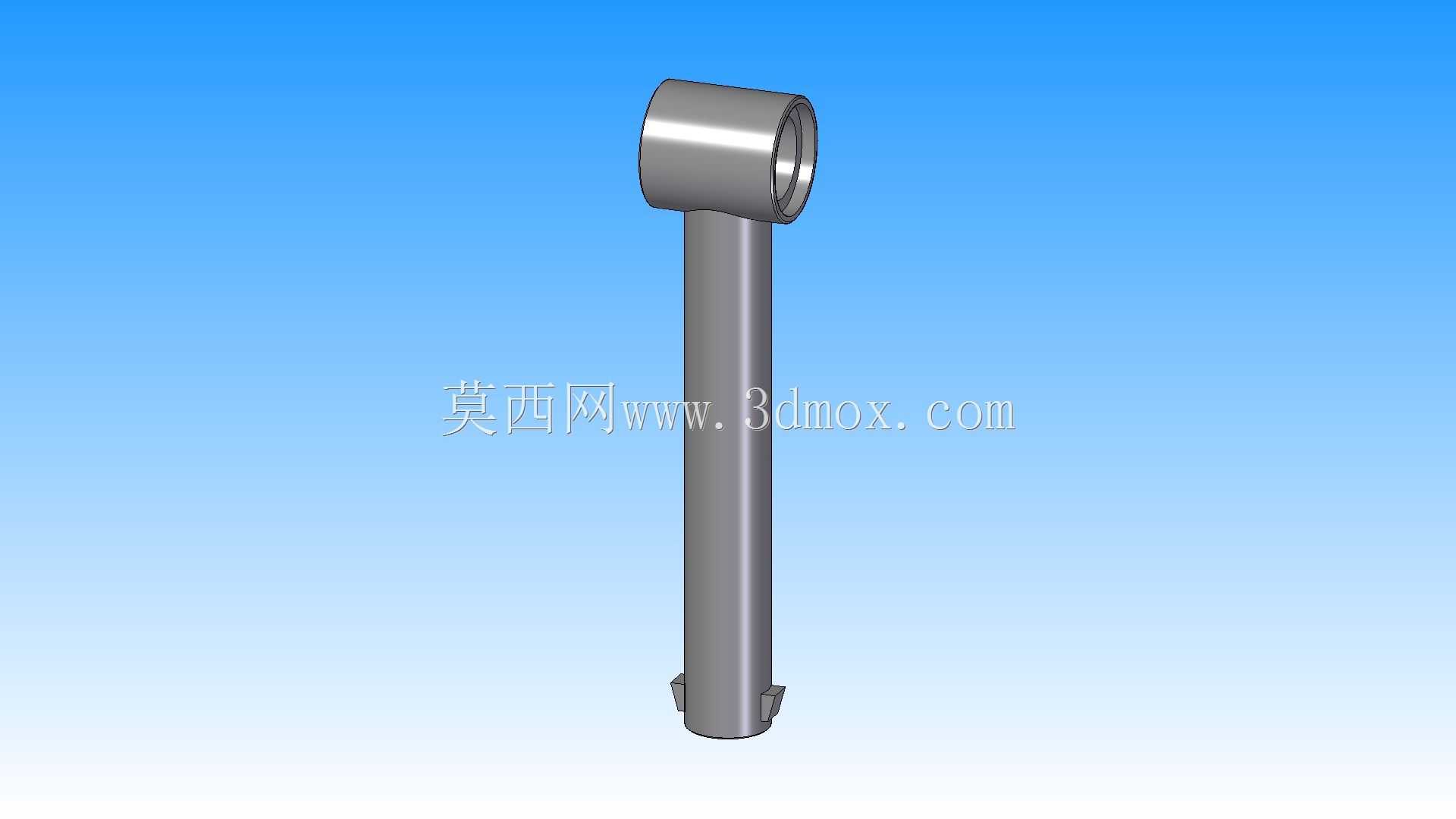

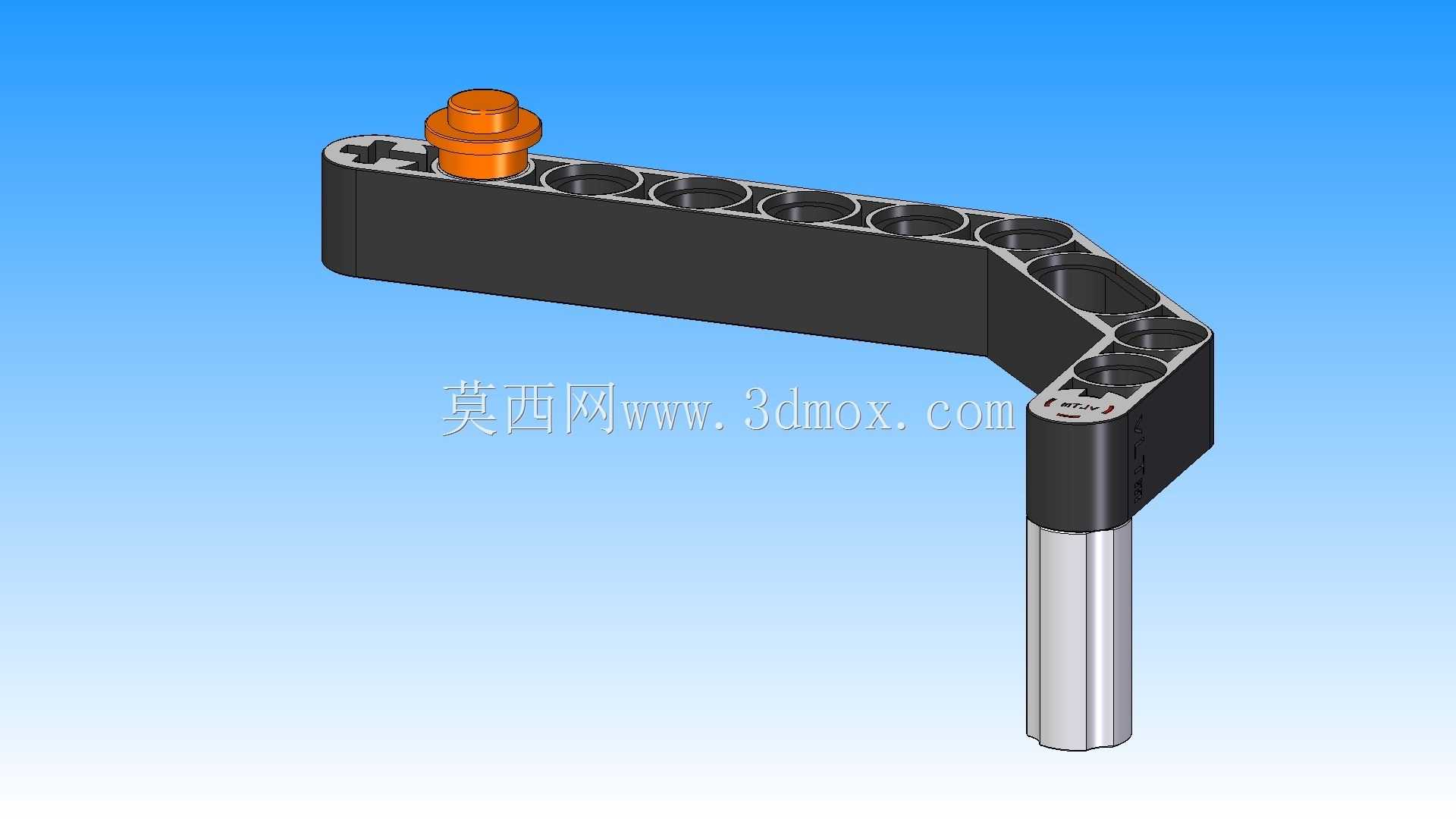

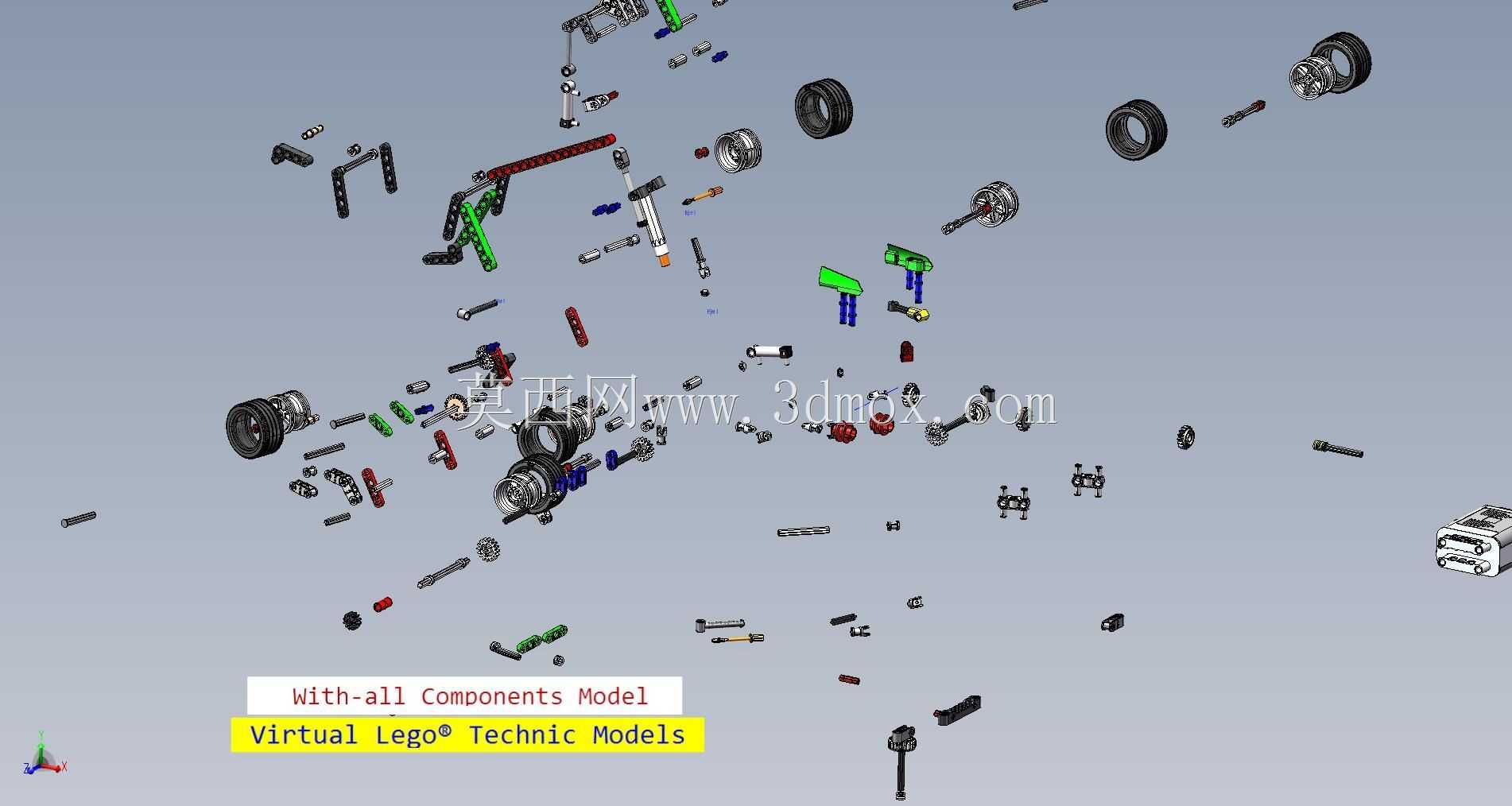

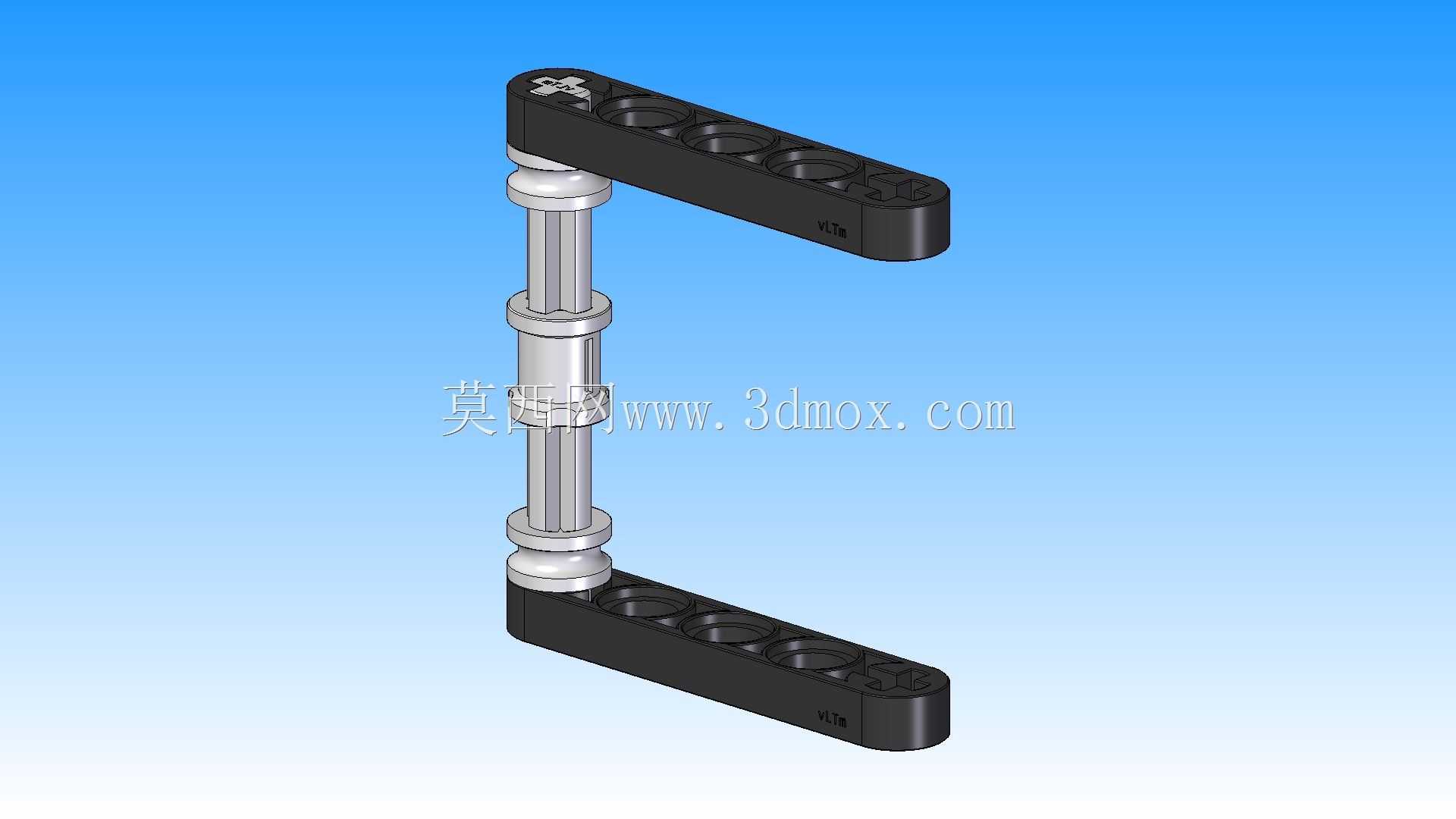

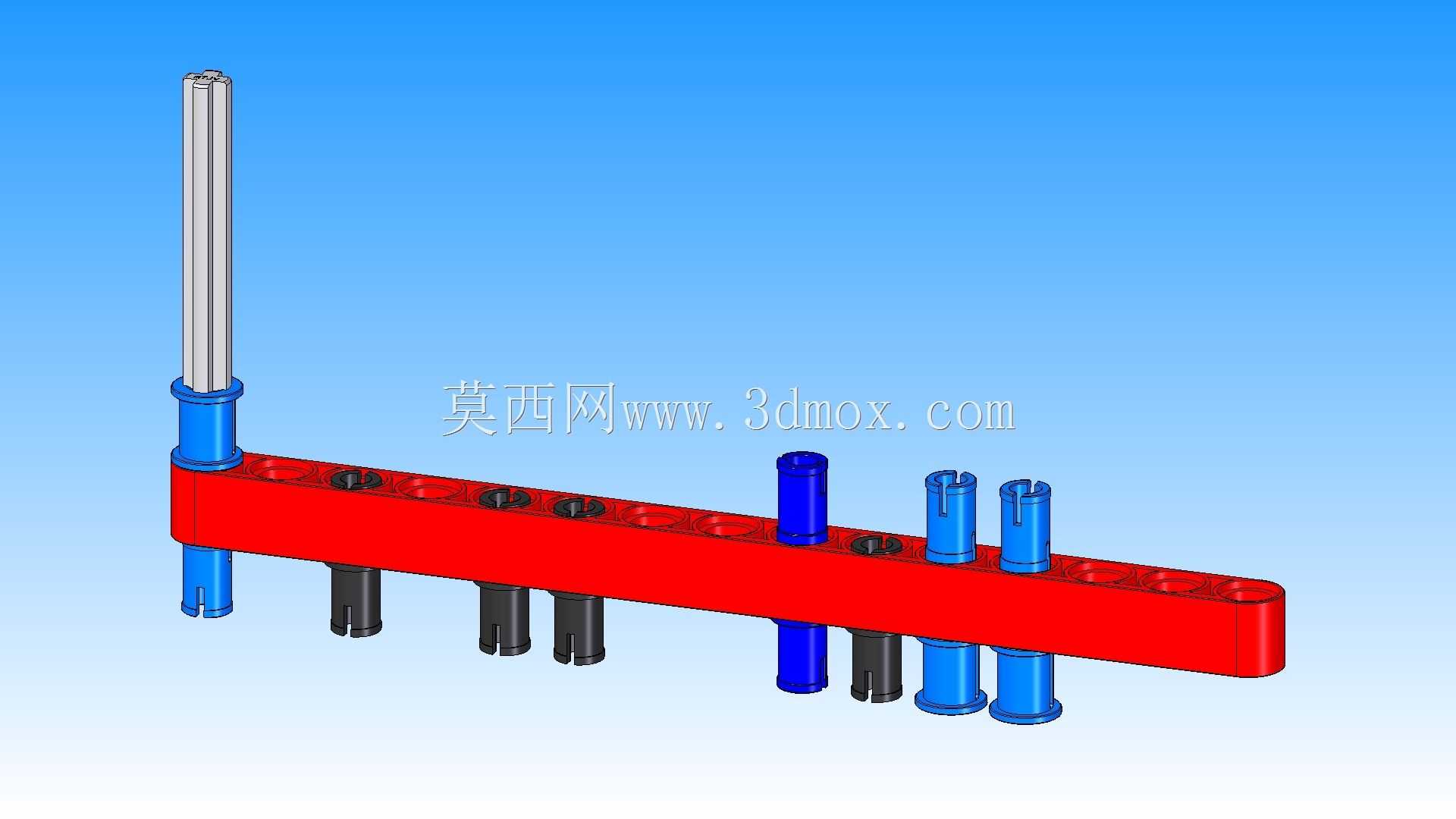

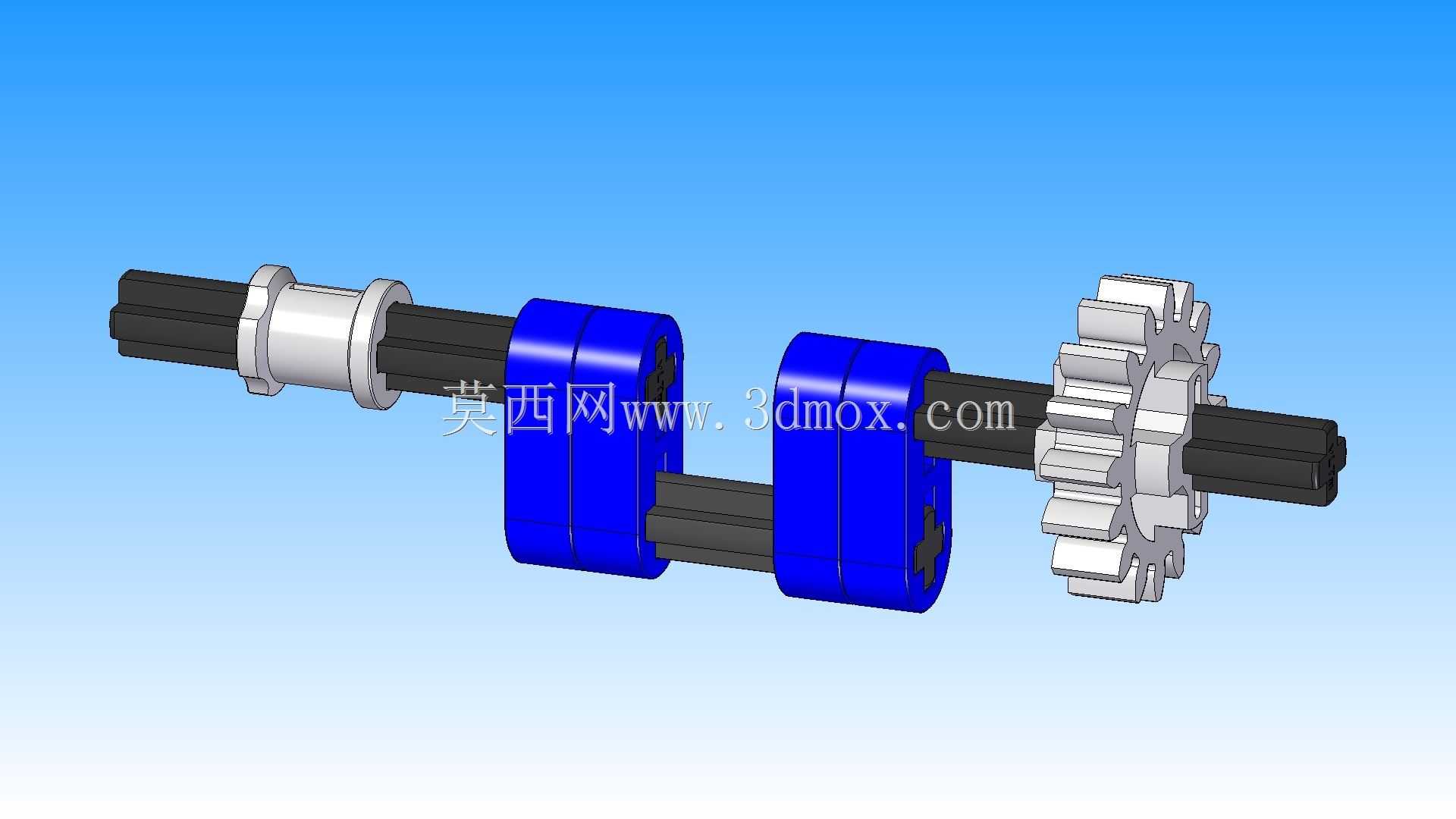

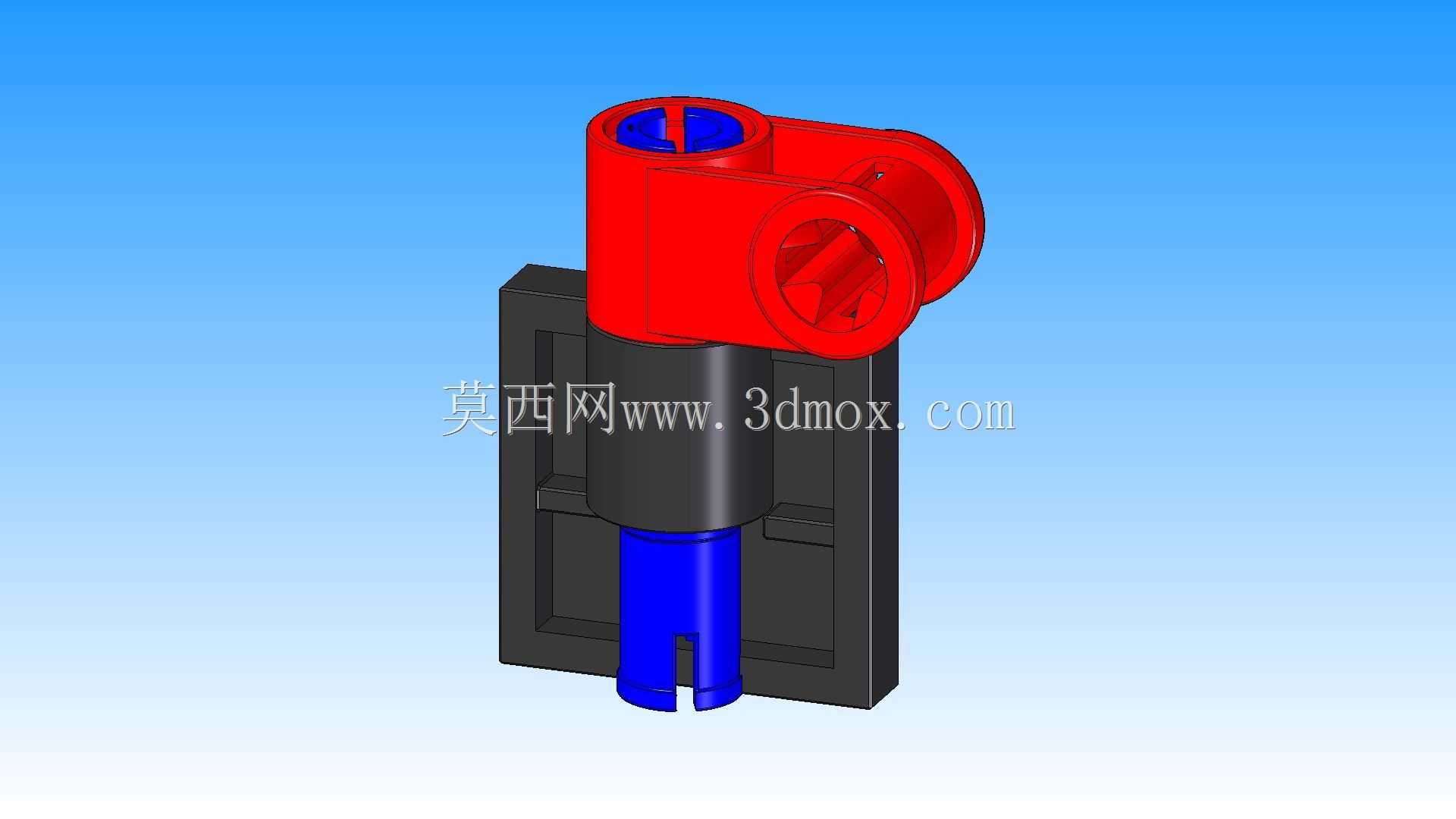

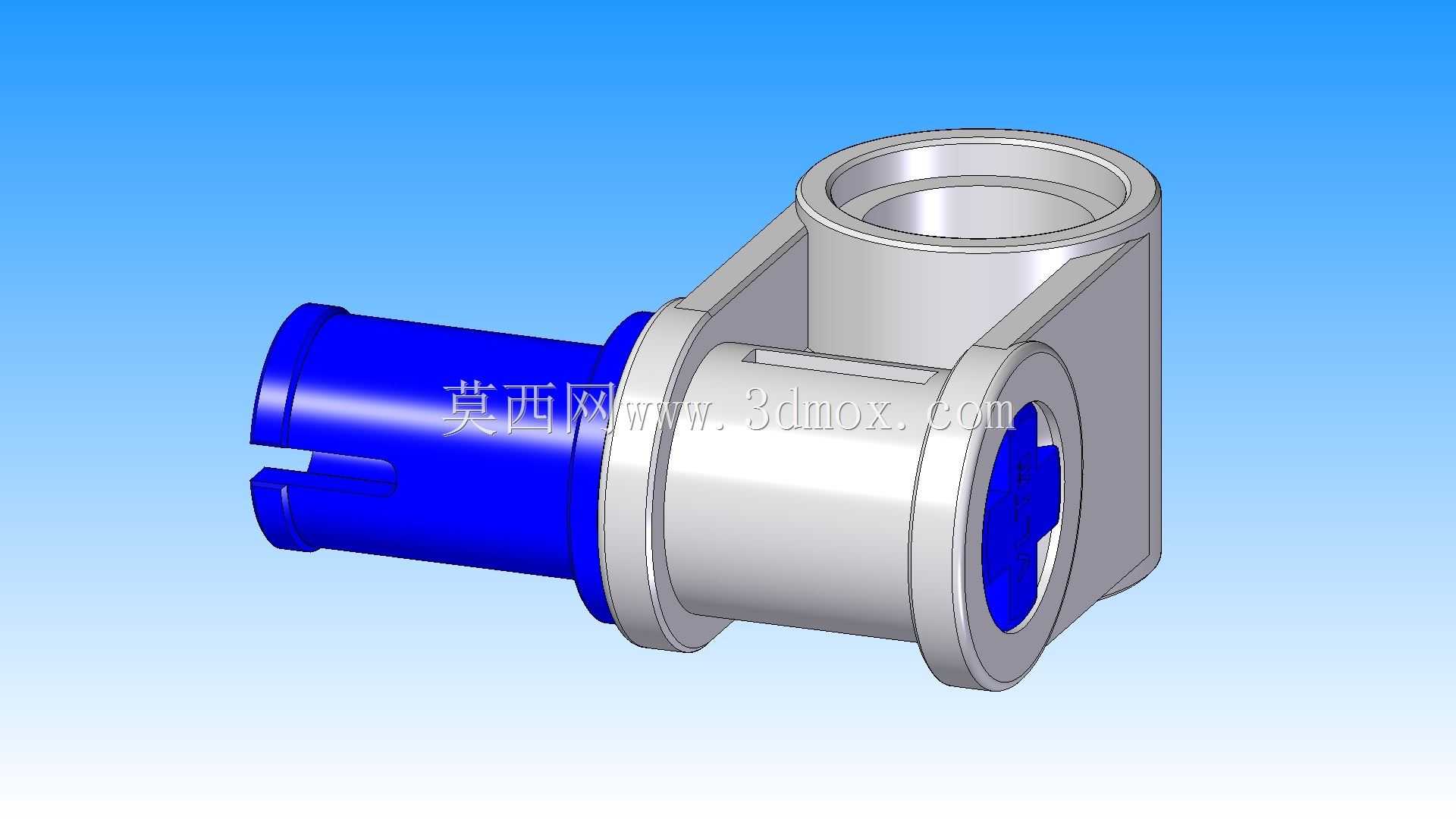

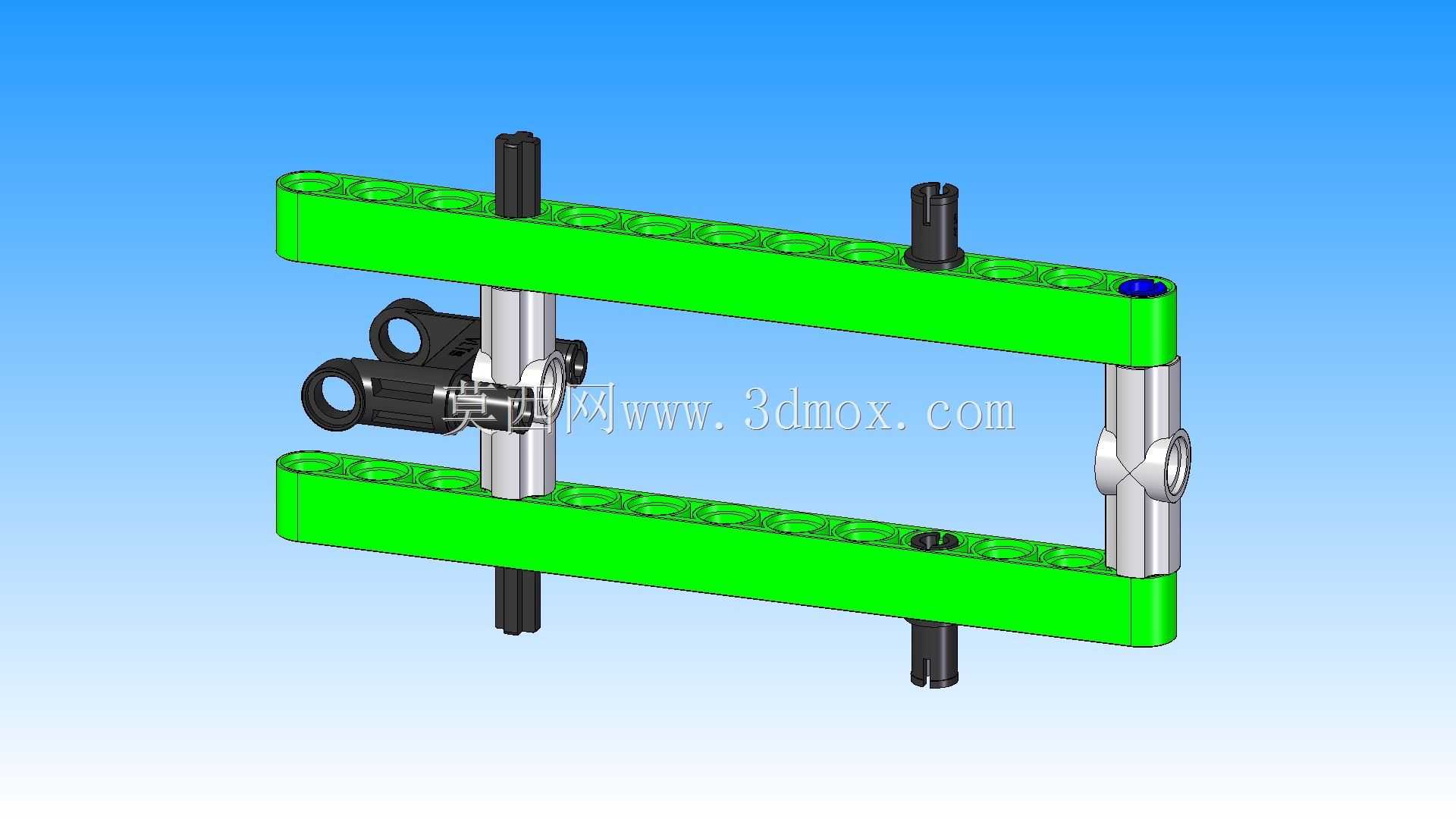

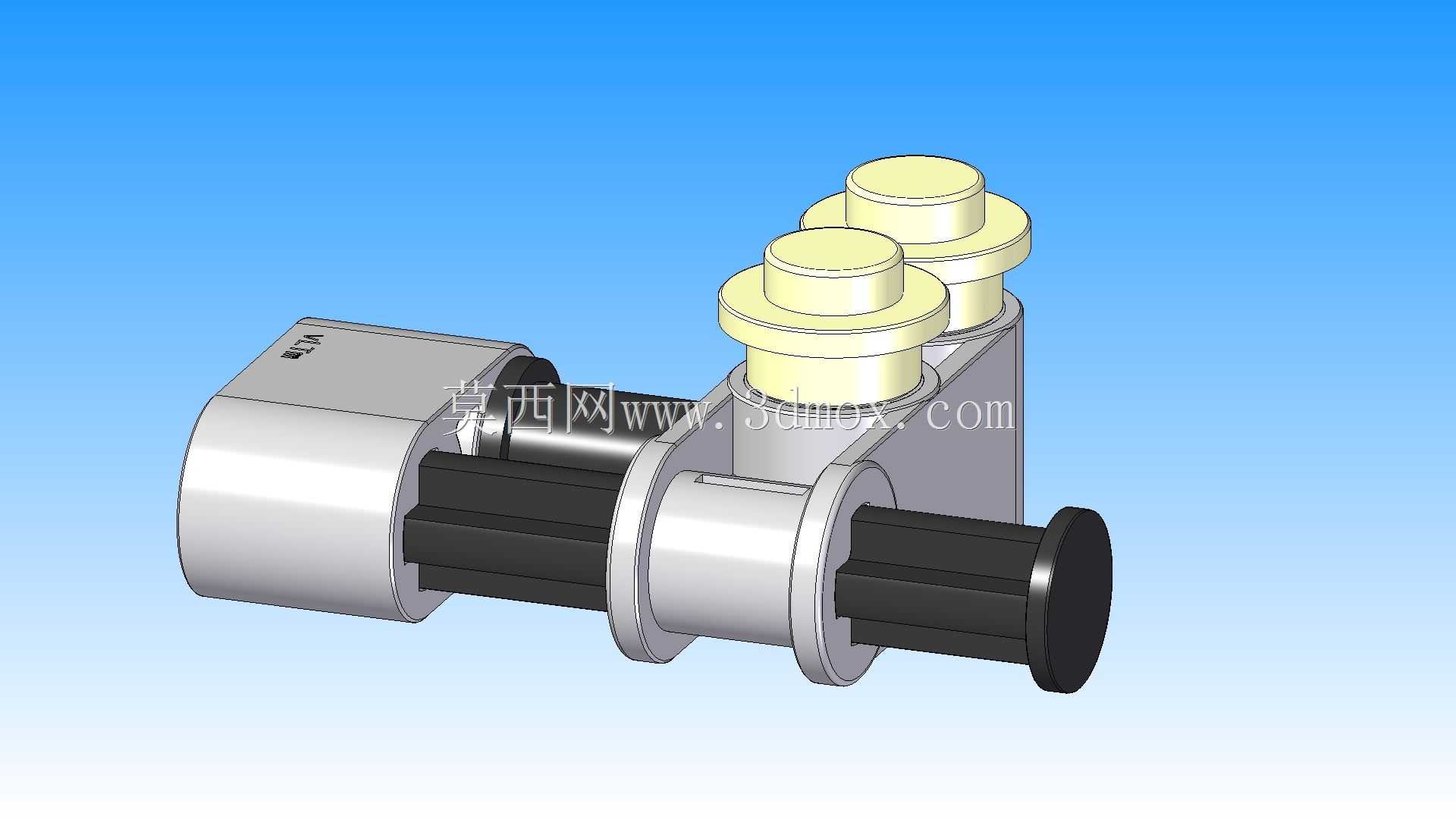

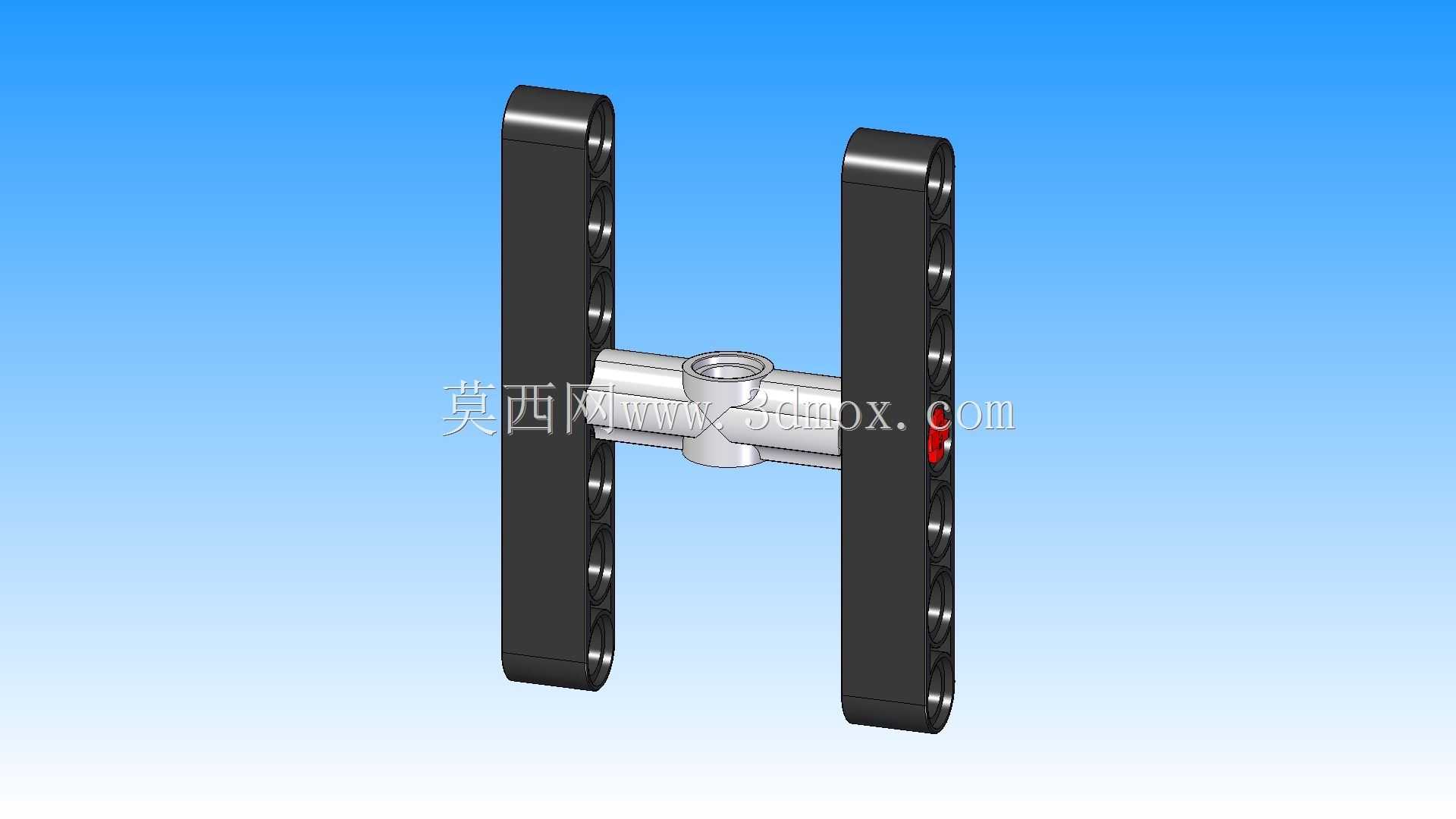

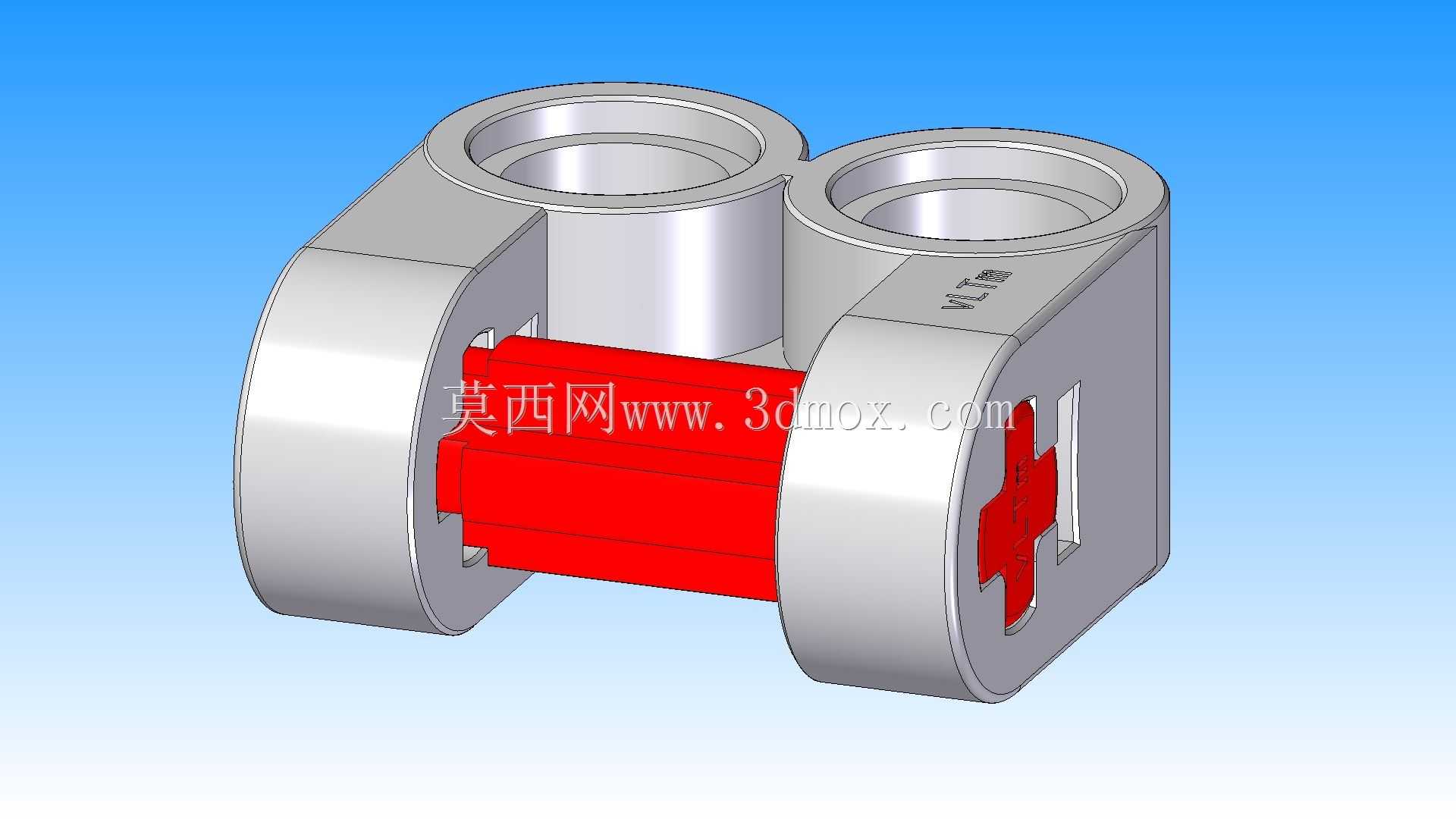

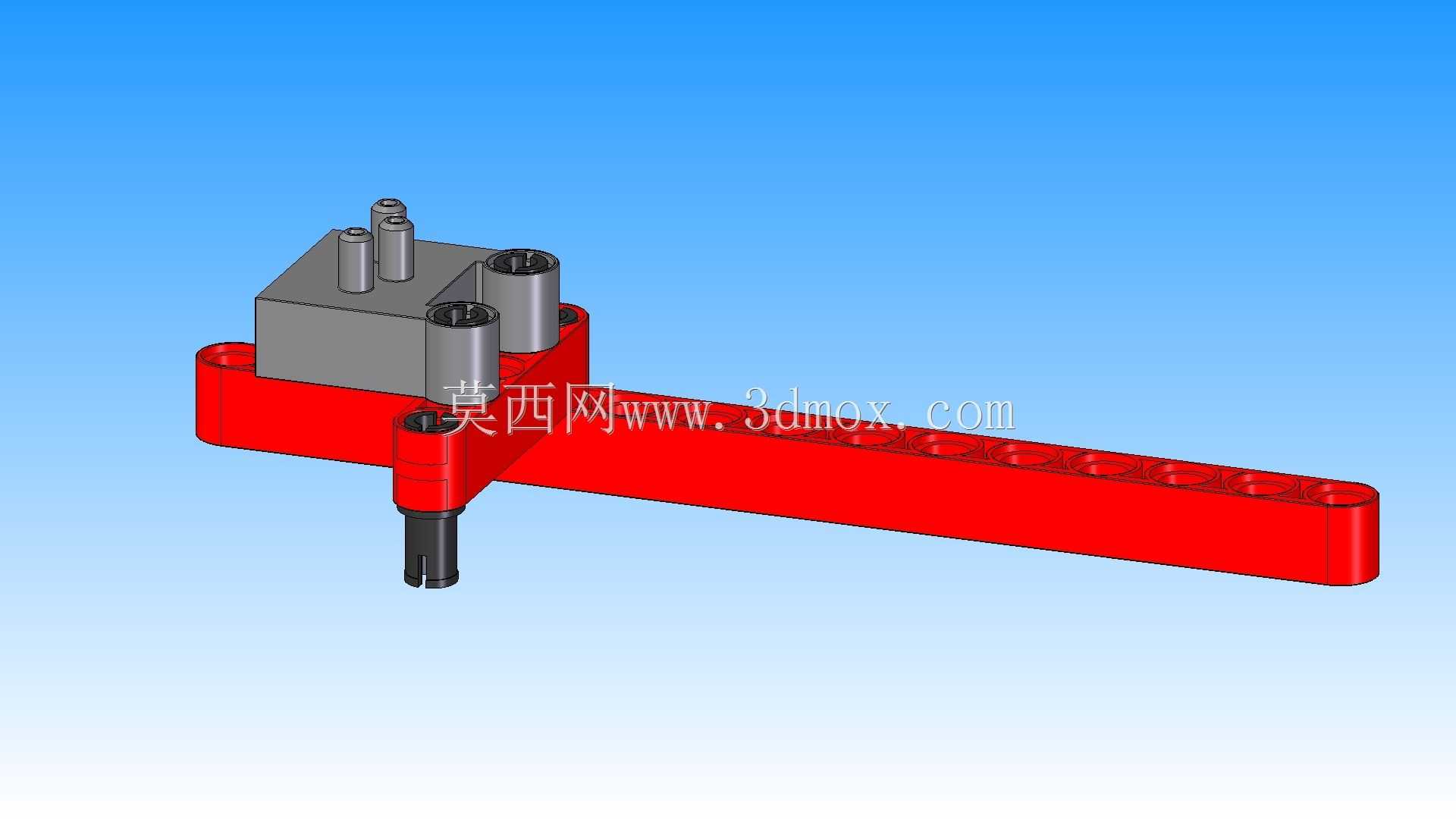

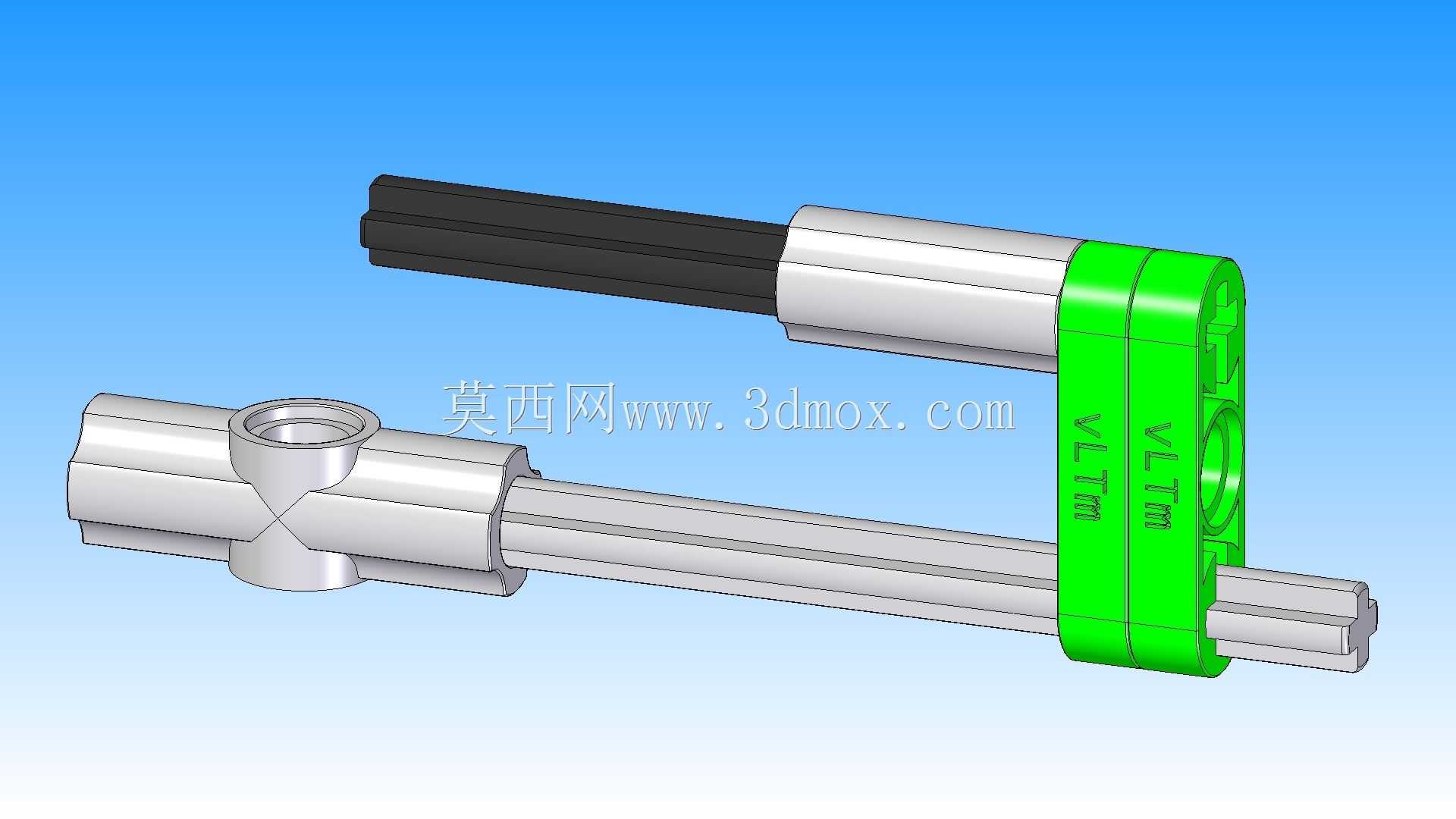

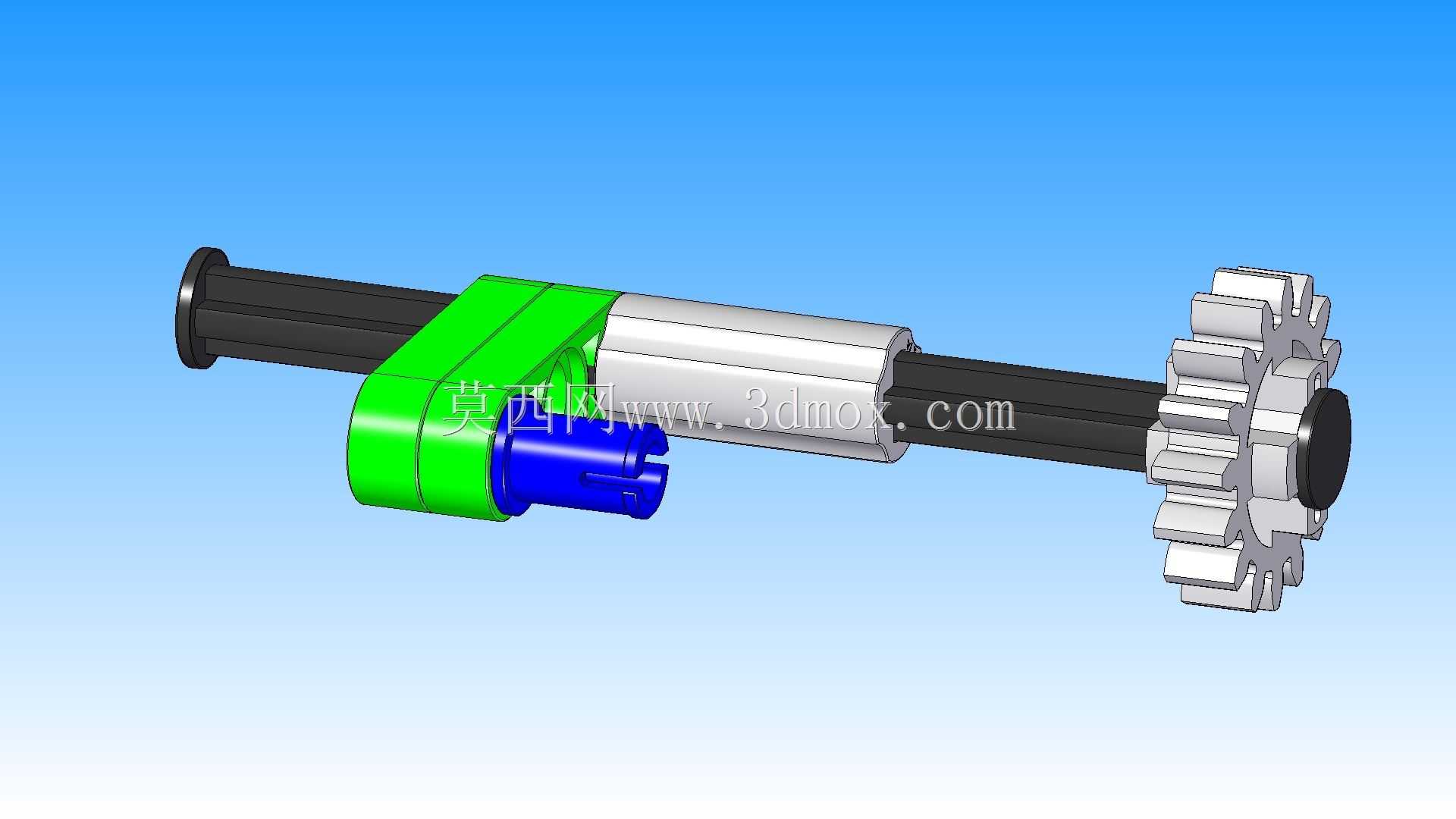

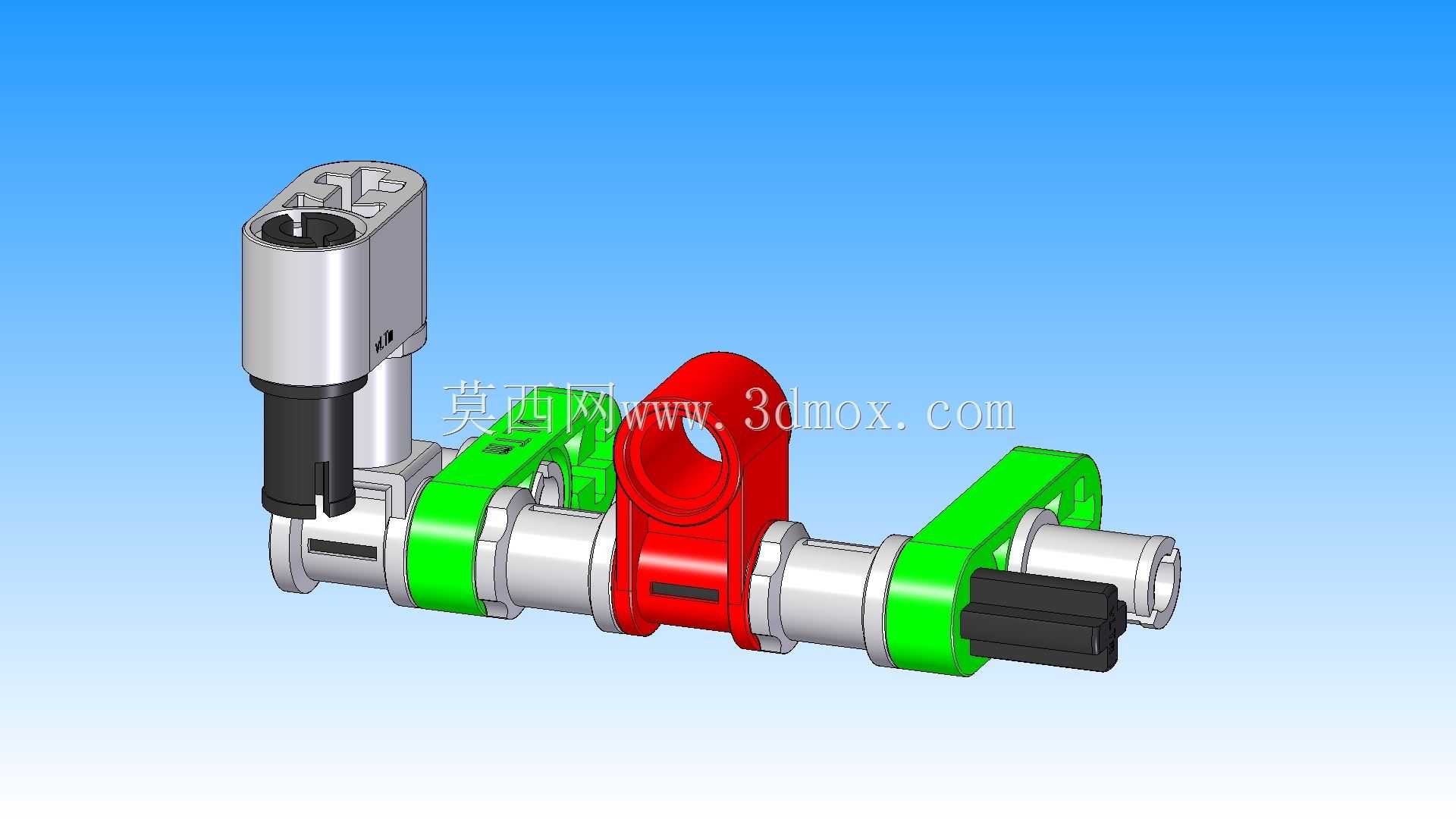

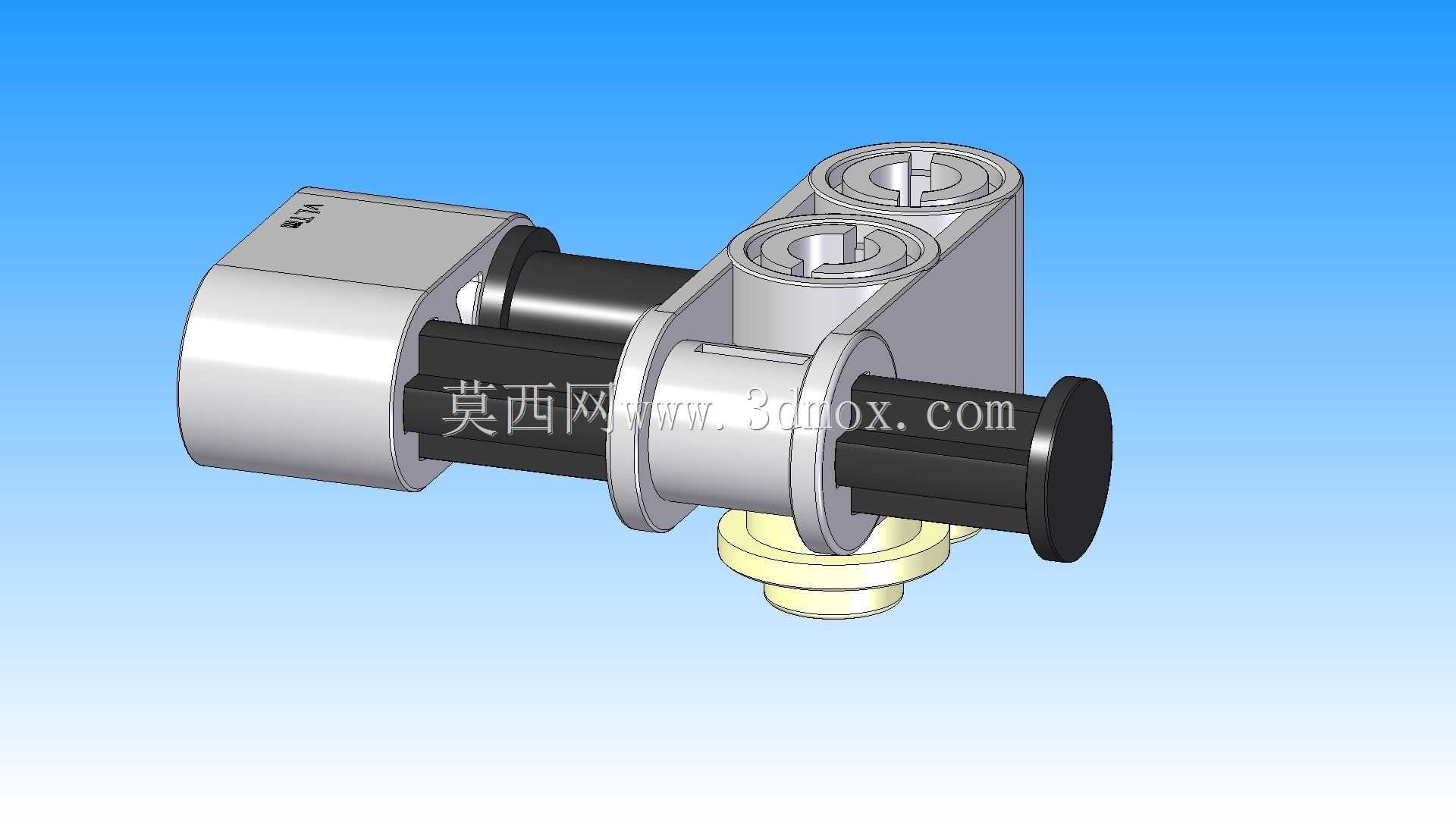

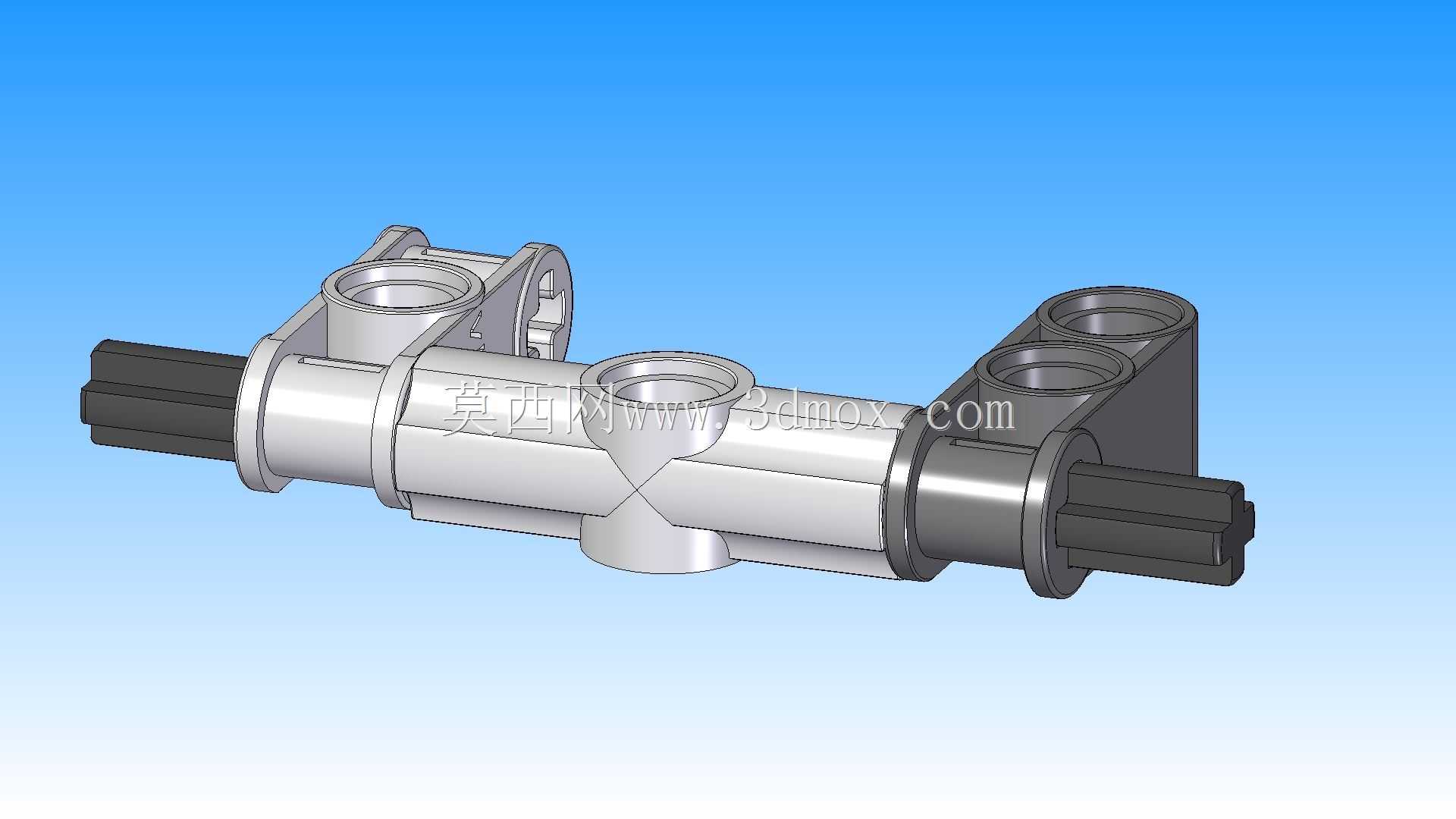

　　日常做机械结构方案验证时，常需要快速搭建可复用的模块化装配体来验证传动逻辑、部件干涉问题，这类虚拟积木式的工程车辆结构，刚好能给模块化设计思路提供具象参考。先从实际应用场景来说，这类带起重作业臂的多轴卡车结构，对应现实里的随车起重运输场景，多用于厂区内短距离物料转运、轻型设备吊装就位，区别于大吨位汽车吊，它兼顾行驶转场与小范围起重作业的双重需求，作业时不需要额外配属运输车辆，灵活度更高，适合狭窄厂区、户外零散小型吊装作业的工况。从结构设计思路来看，整个装配体采用少零件多组件的模块化搭建逻辑，把重复出现的连接结构、传动单元做成可复用的虚拟组件，大幅减少装配时的约束配对工作量，这和实际机械设计里做通用件库、标准件调用的思路完全一致，

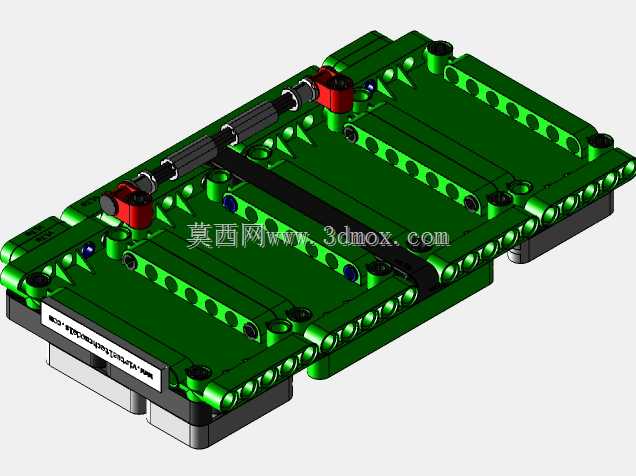

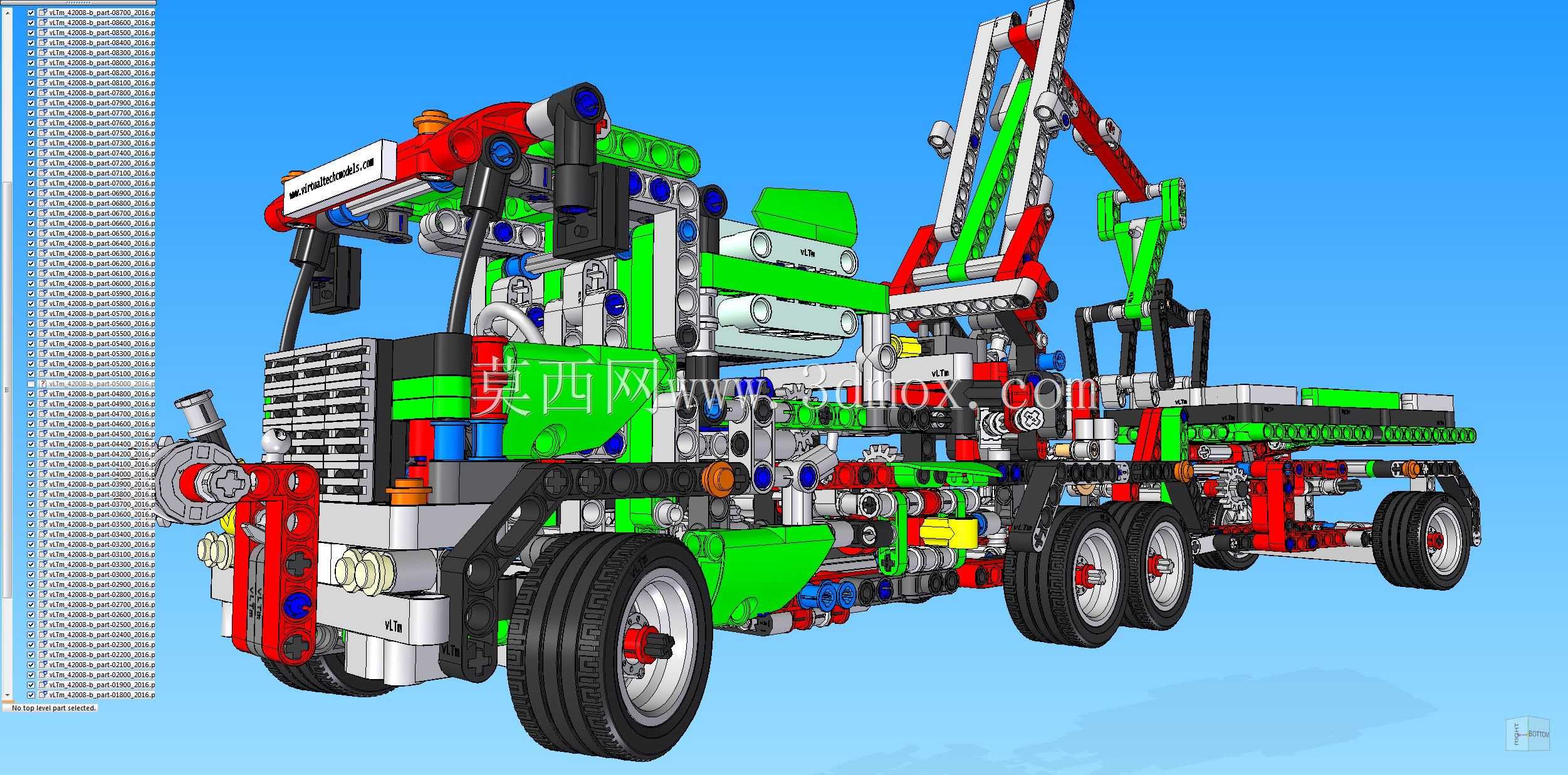

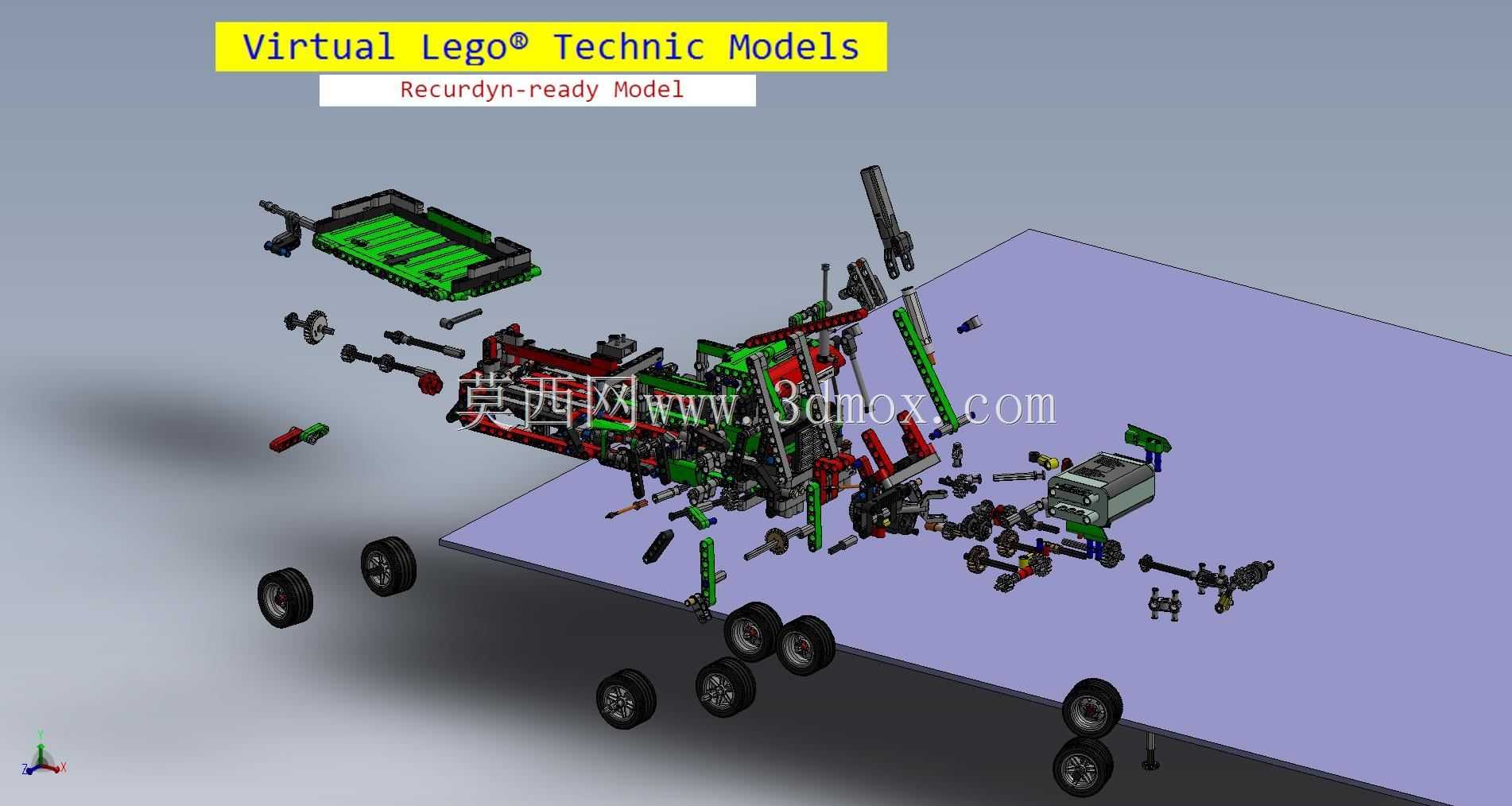

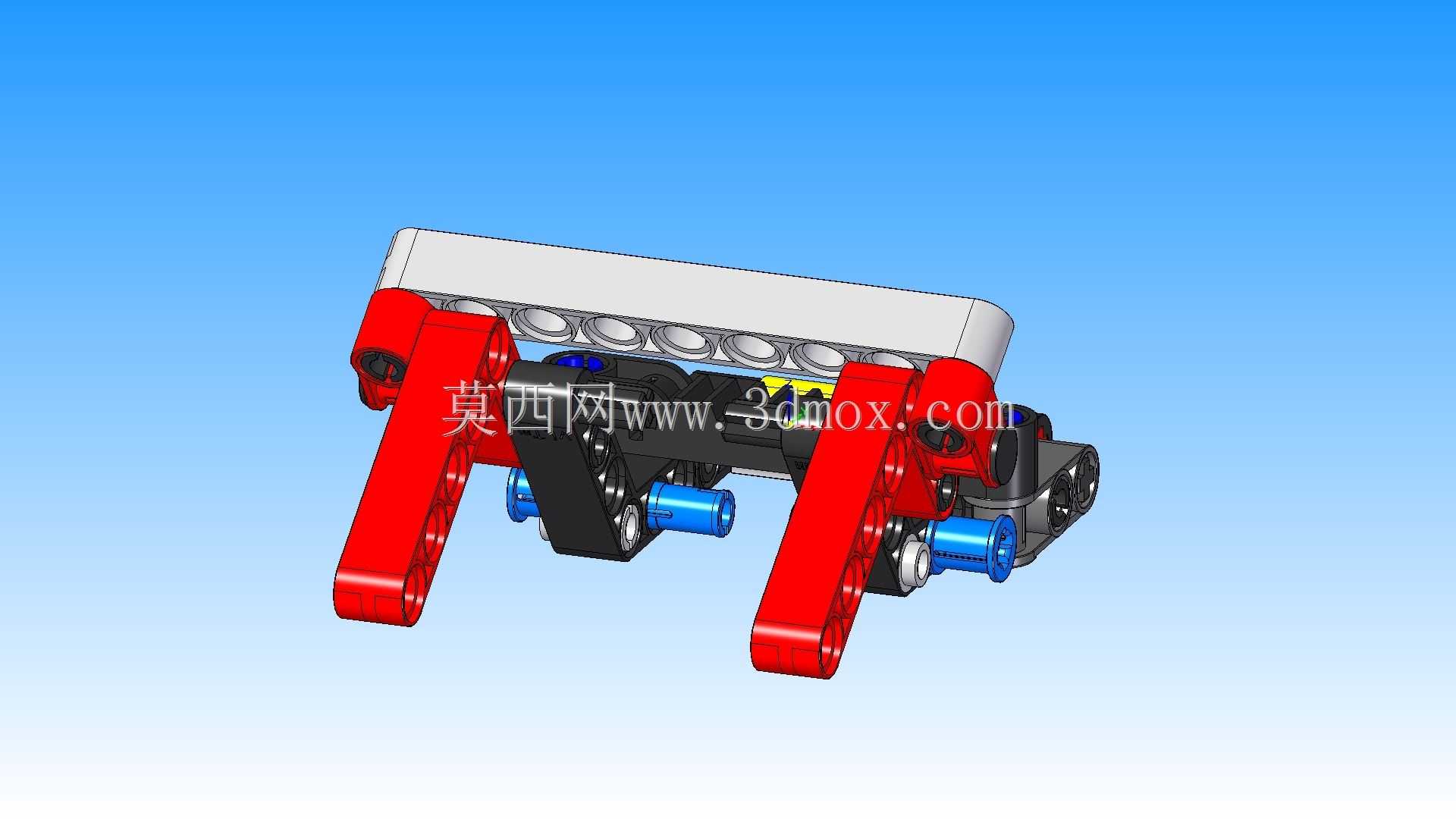

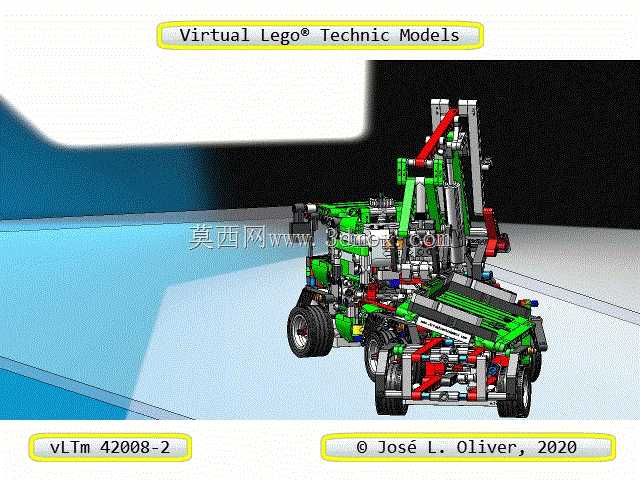

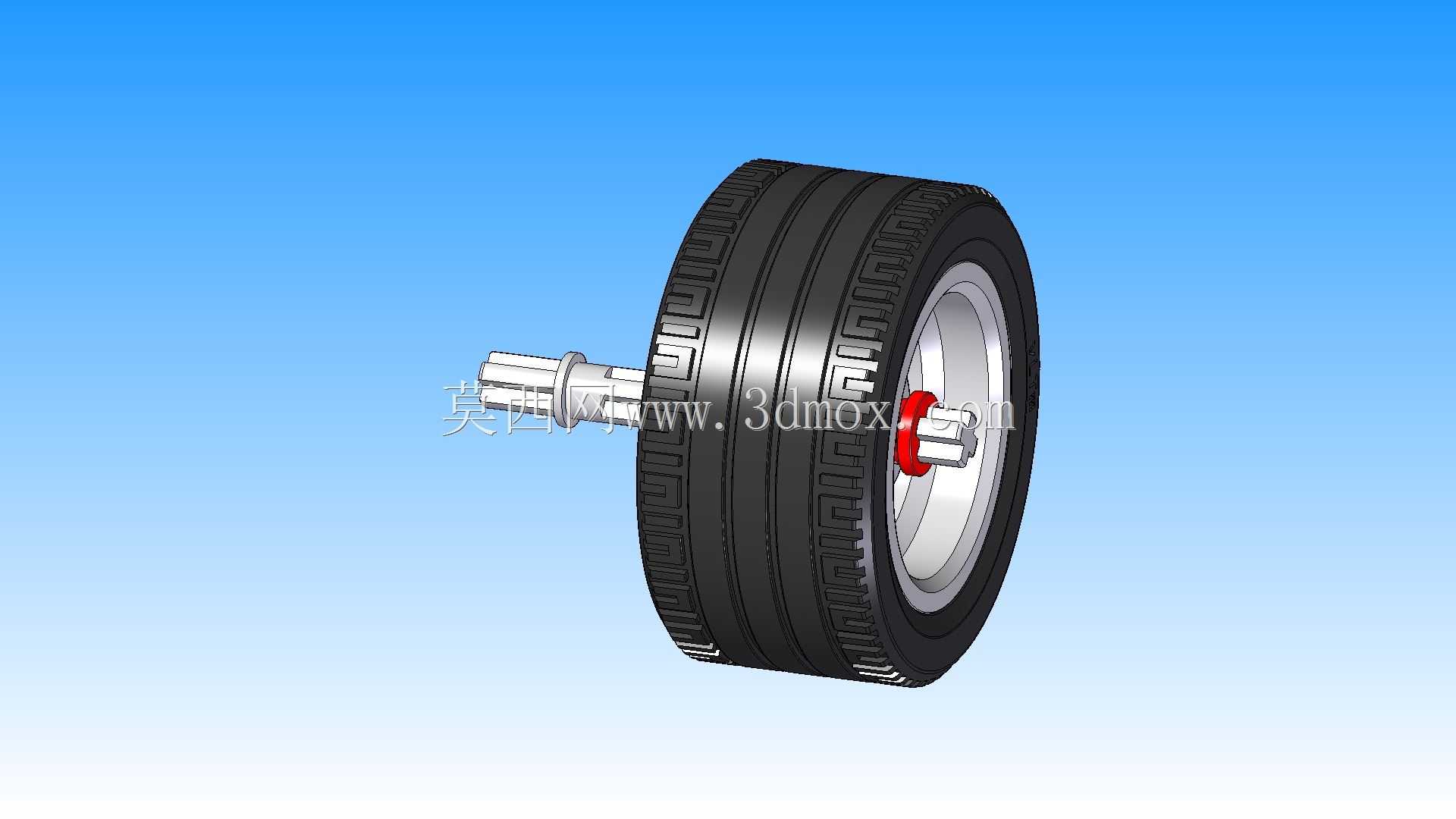

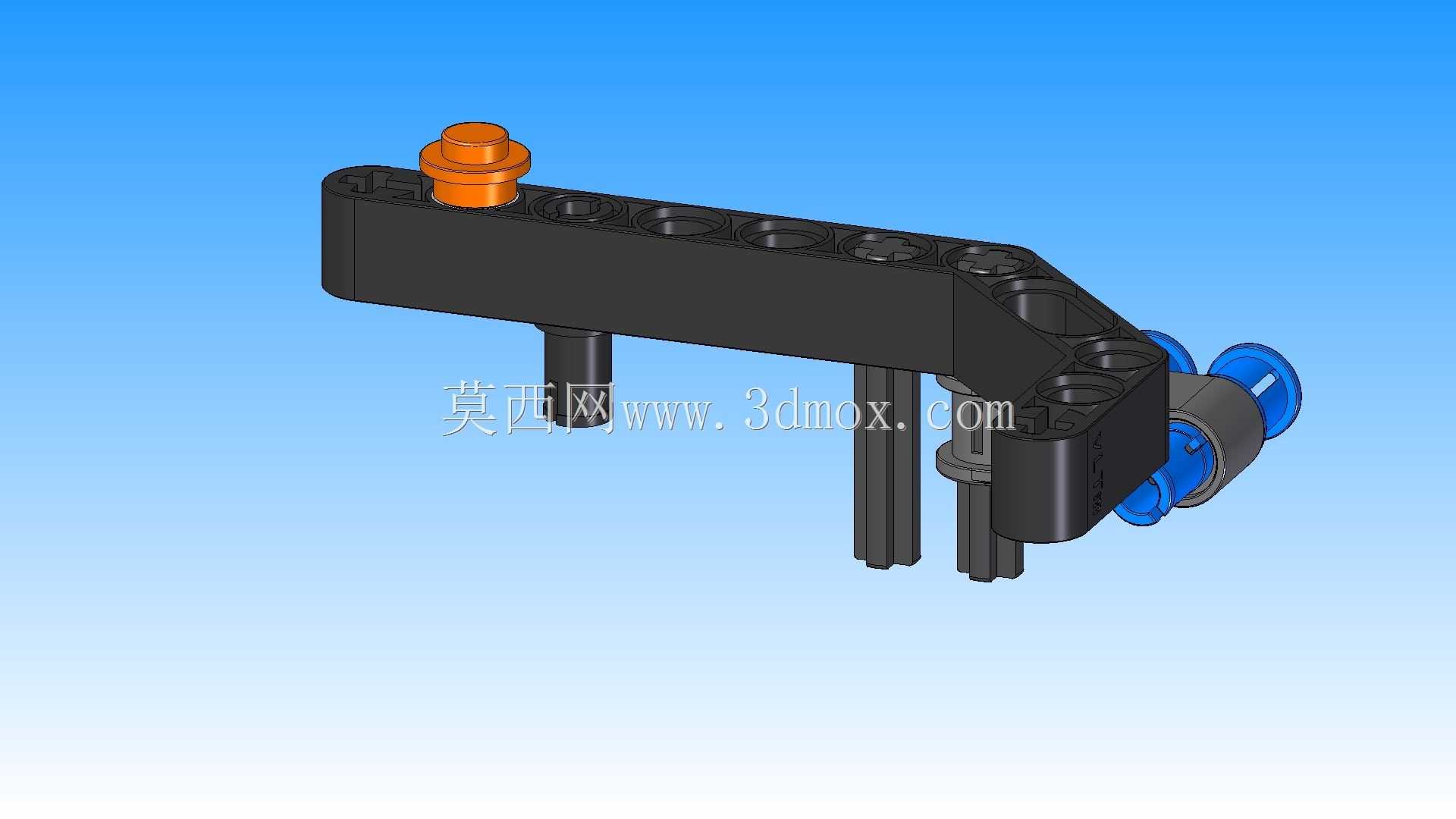

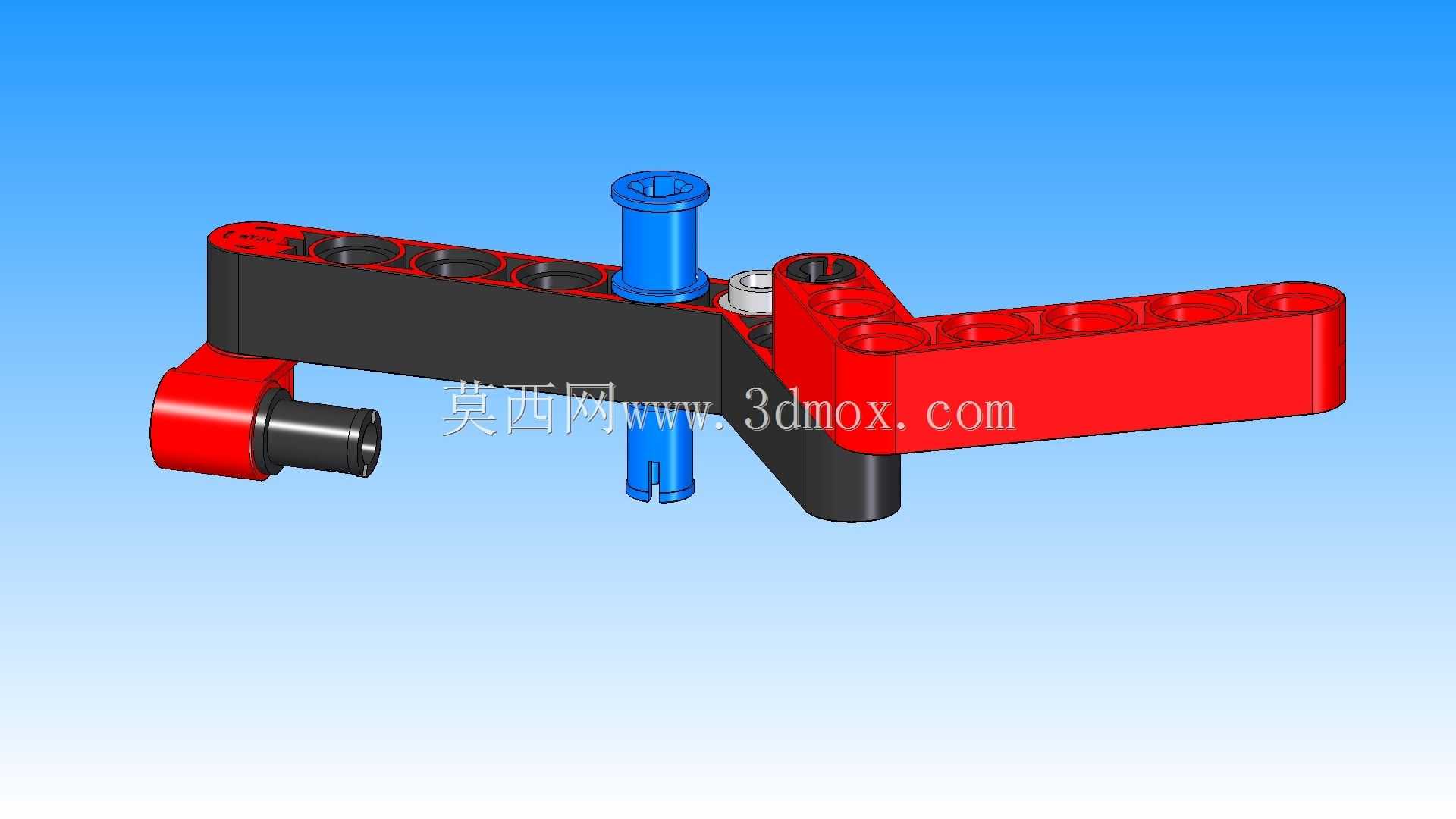

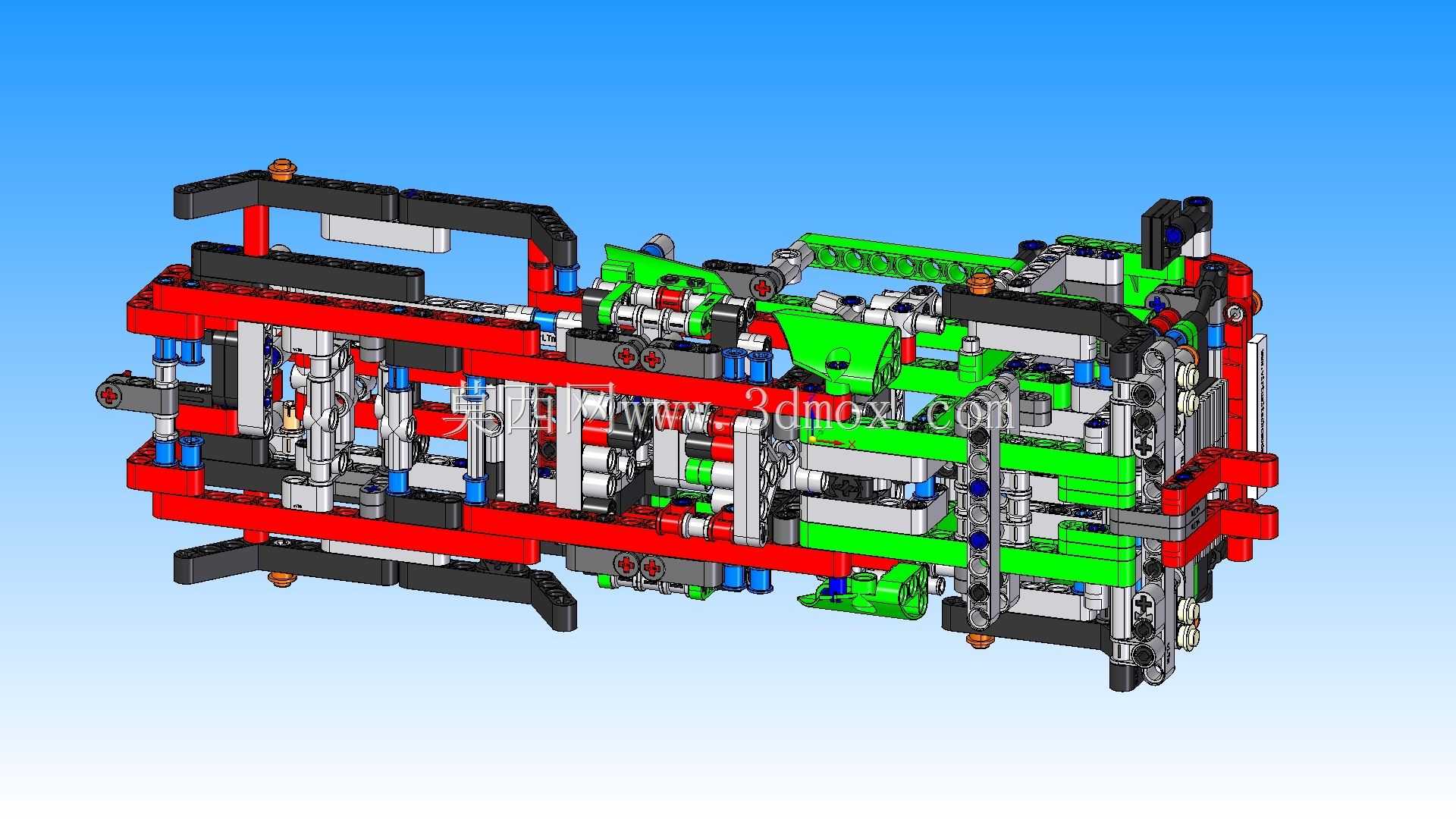

　　能有效缩短方案迭代周期。看整车的功能特性，车头部分预留了驾驶舱的操作空间，转向轮组采用独立的铰接结构，能模拟真实车辆的转向角度边界，多组后轮作为承载轮，均匀分布载荷，避免单轮载荷过大；后部的起重臂采用多段铰接结构，每段臂架之间预留了转动副的安装空间，可模拟臂架的俯仰、伸缩动作，臂架末端预留了作业属具的安装接口，可根据作业需求更换吊钩、夹具等不同末端执行件；底盘部分采用分层搭建逻辑，上层布置臂架安装基座与承载平台，下层布置轮组传动与支撑结构，上下层之间通过标准连接单元固定，保证整体刚性的同时也方便拆解调整。再说到安装边界与尺寸逻辑，整车的轮距、轴距按照积木单元的标准模数排布，所有铰接点的转动范围都做了限位设计，

　　避免模拟运动时出现结构穿模，对应到实际设备设计里，就是要提前核算运动部件的干涉边界，给转动副预留足够的活动间隙，同时保证相邻部件在极限运动位置不会发生碰撞。起重臂在全俯、全仰两个极限位置时，都不会和车头、底盘平台发生干涉，臂架完全收回时的整体外廓尺寸满足道路行驶的宽度、高度边界要求，伸臂作业时的支撑点位置也经过排布，保证整车在额定起重量下的稳定性，不会发生侧翻。这类虚拟装配结构的价值，不止是做积木拼装的演示，更重要的是它把模块化设计、运动干涉校验、载荷路径排布这些机械设计的核心逻辑，用直观的装配形式展现出来，做结构设计时可以参考这种少基础零件、多通用组件的搭建思路，把常用的连接结构、传动模块做成可复用的单元，

　　在做新方案时直接调用调整，不用每次从零开始建模配对，能大幅提升设计效率。另外整个结构的连接点都采用标准接口，对应实际生产里的标准化、通用化设计要求，不同模块之间可以快速拆装替换，比如更换不同长度的臂架节段就能调整起重作业半径，更换不同规格的轮组就能调整整车承载能力，不用对整体底盘结构做大幅修改，这种模块化的设计思路，不管是做工程车辆改型，还是做自动化设备的快速迭代，都有很高的参考价值。在做运动仿真时，这类结构的铰接副设置逻辑也能给实际设备的仿真分析提供参考，每个转动副的约束方式、自由度限制都和真实工程设备的铰接结构一致，通过模拟臂架的变幅动作、车辆的转向动作，可以直观看到不同姿态下的结构间隙变化，提前排查设计里的干涉问题，避免后续加工装配时才发现结构碰撞，造成返工浪费。
