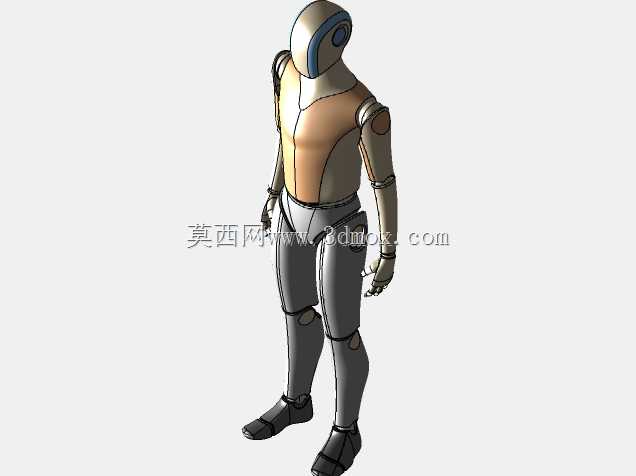

175厘米成年男性工人人体结构建模

　　在工业场景的人机工程校核、作业空间模拟、产线布局验证环节，标准成年男性人体模型是不可或缺的校核基准，这套175厘米身高的男性人体建模，完全贴合国内工业领域常用的成年男性百分位人体尺寸基准，可直接导入各类三维装配环境完成人机交互相关的结构验证工作。从实际工程应用场景来看，这类人体模型的使用覆盖了装备操作空间校核、生产线作业姿态模拟、安全防护距离验证、工装夹具适配性校验多个方向，比如在设计装配工位时，可将模型放置在预设作业位置，模拟工人站立操作时的上肢可达范围、腰部扭转角度、视线覆盖区域，避免出现操作控件超出手臂伸展极限、作业面高度不符合立姿操作舒适区间、设备结构遮挡操作视线这类设计缺陷；在安全防护设计环节，

　　可通过模型与设备运动部件的位置干涉检查，验证安全护栏的安装距离、防护门的开合范围、急停按钮的布置位置是否符合安全规范要求，避免后期样机试制阶段才发现人机适配问题，大幅减少设计迭代的返工成本。从模型的结构设计思路来看，建模过程严格遵循人体运动学的关节活动范围约束，头颈部、肩部、肘部、腕部、腰部、髋部、膝部、踝部这些主要活动关节都保留了符合人体生理极限的转动自由度，没有出现违背人体结构的活动角度超差问题，各部位的外形轮廓参考真实人体的肌肉、骨骼轮廓做了简化处理，既保证了外形尺寸的准确性，又不会因为曲面过于复杂导致装配环境下的运行卡顿，适合在大装配体场景中直接调用。模型的整体身高设定为175厘米，对应国内成年男性的第50百分位身高基准，

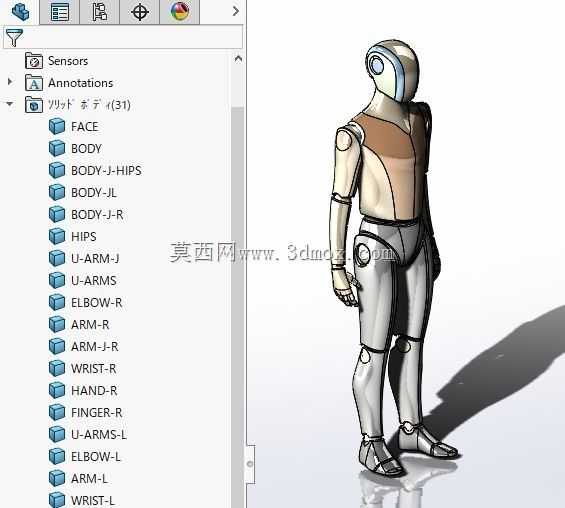

　　各部位的分段尺寸完全符合人机工程学的标准尺寸规范：立姿状态下足底到肩部的高度约142厘米，肩宽约38厘米，上肢自然下垂时中指尖端距离足底约72厘米，手臂前伸的最大水平可达距离约78厘米，立姿作业时的舒适操作面高度在肘高以下50到100毫米区间，这些尺寸参数都在建模时做了精准控制，可直接用于各类人机校核场景，不需要额外做尺寸缩放调整。从模型的结构拆分来看，建模时将头、躯干、上臂、前臂、手部、大腿、小腿、足部这些独立的肢体段做了分层处理，每个肢体段的坐标系都对齐到对应关节的转动中心，在做姿态调整时，只需要绕对应关节的转动轴调整角度即可快速模拟出站立、下蹲、抬臂、转身等不同作业姿态，不需要重新调整模型的整体位置，

　　大幅提升了人机校核时的姿态调整效率。不同于展示类的高精度人体曲面模型，这套建模在细节处理上做了适配工程场景的优化，去掉了毛发、皮肤纹理这类对工程校核无意义的细节，保留了人体外轮廓的关键尺寸基准，比如手部的抓握轮廓、足部的站立支撑范围、躯干的厚度与宽度尺寸，在模拟工人手持工具操作、站立在踏板上作业、侧身穿过设备间隙这类场景时，能够准确反映真实的空间占用情况，不会因为模型过度简化导致尺寸校核出现偏差。在产线布局的模拟场景中，可将多个人体模型放置在不同工位，模拟工人在不同工位之间的行走通道宽度、多人同时作业时的互不干扰空间、物料传递时的手臂可达距离，提前验证产线布局的合理性，避免后期产线安装完成后才发现通道过窄、工位间距不足这类影响生产效率的问题。在工装设计环节，可通过模型与工装的配合模拟，验证背带、扶手、操作手柄这类与人体直接接触的部件是否贴合人体轮廓，避免出现工装压迫人体、操作时施力角度不合理的问题。整套模型的结构做了轻量化处理，在保证关键尺寸精度的前提下，尽可能压缩了模型的数据量，即使在包含整条生产线设备的大装配体中插入多个人体模型，也不会造成装配文件的运行卡顿，适合结构设计工程师在日常的人机校核工作中直接调用，不需要额外做模型的简化处理。
