MiniVac真空输送设备三维结构设计

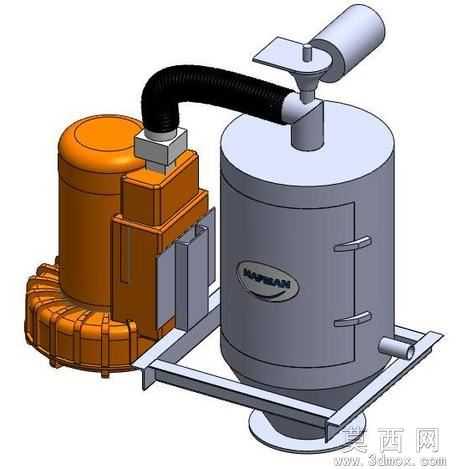

本作品为MiniVac真空输送机的三维建模设计，整体采用模块化布局思路完成结构搭建，在三维建模过程中严格遵循工业设备的实际尺寸比例，对设备的两大核心功能模块进行了精细化还原：左侧为动力发生单元，包含涡旋式负压发生泵体、驱动电机与集成式安装基座，建模时对泵体的散热筋结构、电机的接线盒轮廓、基座的防滑支撑脚都做了曲面与实体结合的建模处理，还原了铸件外壳的厚重质感；右侧为物料分离储料罐体，采用立式圆柱罐体结构，建模时还原了罐体侧面的快开式锁紧搭扣、顶部的真空进料接口、侧面的排气与反吹接口、底部的锥面卸料结构，罐体表面的品牌标识区域做了浮雕式的细节处理，还原不锈钢罐体的哑光金属质感。两个模块之间采用标准化型材机架进行连接固定，机架采用折弯型钢与焊接支撑板结合的结构，建模时对型材的安装孔位、焊接倒角、支撑脚的调节结构都做了参数化建模，保证各部件的装配关系完全符合实际生产的装配逻辑。连接动力单元与储料罐体的波纹软管采用扫掠建模方式完成，还原了软管的波纹褶皱形态与两端的快装接头结构，顶部的进料阀组采用旋转式截料结构，对阀板的转动轴、操作手柄、密封面都做了细节建模，保证结构的可动性在装配体中可以完整呈现。材质渲染阶段，针对不同部件的实际材质做了区分处理：动力单元的泵体与电机外壳采用橙色烤漆材质，调整了漆面的反光度与粗糙度参数，还原工业铸件烤漆的细腻质感；储料罐体采用拉丝不锈钢材质，添加了细微的拉丝纹理与环境反射效果，还原不锈钢设备的金属质感；机架采用碳钢喷塑材质，设置了较低的反光度模拟喷塑表面的哑光效果；波纹软管采用黑色橡胶材质，添加了轻微的凹凸纹理还原橡胶软管的表面质感；快装接头、锁紧搭扣等标准件采用镀锌金属材质，调整金属度参数还原镀锌件的亮面金属效果。整体设计围绕真空负压输送的工作原理展开，通过负压在罐体内形成真空环境，将物料通过进料管吸入罐体，经过滤分离后物料从底部卸料口排出，气体经过滤后从动力单元排出，建模过程中对各功能部件的位置关系、管路走向都做了合理性验证，保证结构不存在干涉问题，各连接部位的密封结构都做了简化还原，既保证模型的视觉还原度，也保留了设备核心的结构特征，可用于设备原理演示、结构方案沟通、教学演示等场景。
