课程项目卧式螺旋输送机三维结构原型

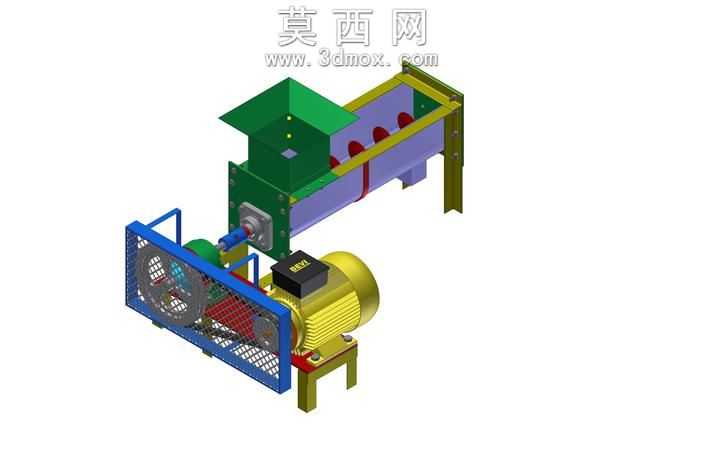

该作品为课程项目设计的卧式螺旋输送机三维原型，采用Autodesk Inventor完成全参数化建模，整体结构按照实际螺旋输送设备的功能逻辑进行搭建，完整还原了设备从动力输入到物料输送输出的全流程结构。建模过程中对各零部件进行了精准的尺寸约束与装配配合，首先完成驱动单元的建模：包含异步电动机、带传动防护网罩、带轮传动副、齿轮减速组件，各部件的装配同轴度、配合间隙均按照机械设计规范进行参数设定，电机外壳的散热筋、接线盒、安装底座的螺栓孔等细节特征均完整还原，防护网罩采用阵列特征完成网格结构建模，还原了安全防护结构的实际形态。其次完成输送主体结构的建模：上方设置方形进料斗，进料斗与U型输送槽体采用螺栓连接结构建模，槽体内部设置连续螺旋叶片与中心转轴，螺旋叶片的导程、轴径参数按照小粒径物料输送的需求设定，槽体端部设置端盖与轴承座结构，实现转轴的旋转支撑，槽体末端下方设置出料口，匹配物料输出的流向需求。建模过程中对各连接部位的法兰、螺栓、轴承等标准件均按照国标参数进行调用装配，保证结构的可实现性。渲染环节对不同部件赋予了对应材质：驱动电机采用金属漆与哑光塑料结合的材质表现，输送槽体采用哑光金属材质，进料斗与防护结构采用绿色、蓝色的涂装金属材质，螺旋叶片采用抛光金属材质，还原了实际工业设备的材质质感，各部件的色彩区分清晰，能够直观分辨不同功能模块。设计思路围绕小型物料输送的实训需求展开，完整呈现了螺旋输送机的动力传递路径：电机输出动力经带传动减速后传递至齿轮减速机构，再带动槽体内的螺旋轴旋转，通过螺旋叶片的旋转推力将进料斗落入槽体的物料沿轴向推送至出料口完成输送，整体结构紧凑，传动逻辑清晰，既满足课程设计对机械结构完整性的要求，也还原了工业螺旋输送机的核心工作原理，可作为机械结构教学、原理演示的三维参考模型，各零部件可独立编辑，支持后续的结构优化、工程图导出与仿真分析操作。
