扫地机器人用HEPA高效空气过滤组件

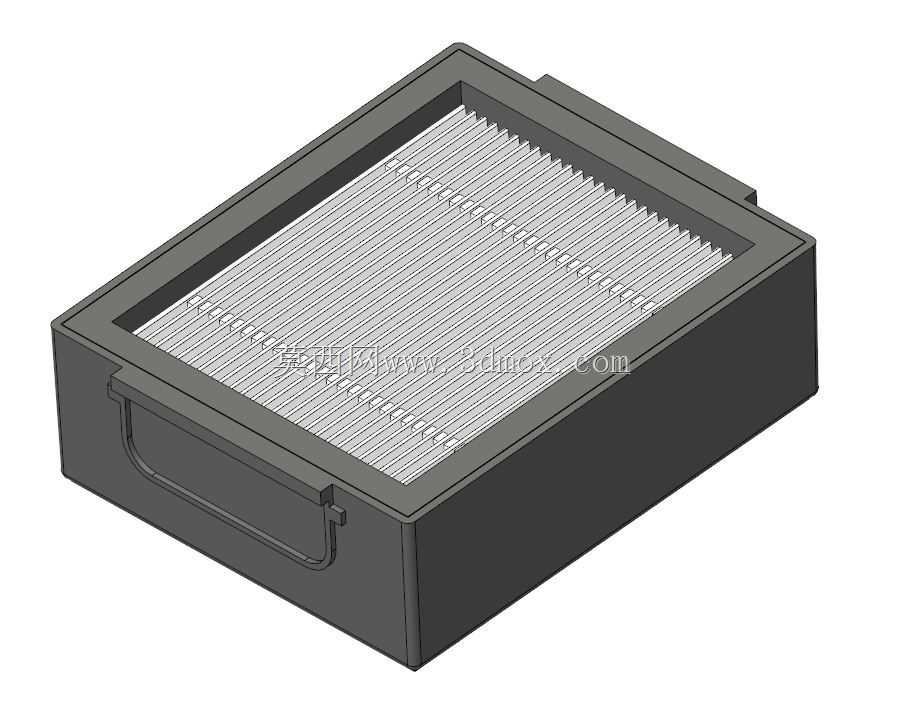

　　做家用清洁设备结构设计的同行大多清楚，扫地机器人的尘道过滤段是整机风道设计里最容易出问题的环节，这个HEPA过滤组件的三维结构，刚好对应Roomba系列机型尘盒出风口的核心过滤段，日常使用中承担着拦截尘气混合流中细微颗粒物、避免二次扬尘的核心作用。从实际应用场景来看，这类过滤组件直接嵌装在扫地机器人尘盒的排风侧，当风机产生负压将地面扫起的灰尘、毛发、碎屑吸入尘盒后，大颗粒杂物会被尘盒内的初级滤网拦截，而夹杂在气流中的PM2.5级细微颗粒、尘螨排泄物、花粉等致敏原，会在气流通过该HEPA滤芯时被滤材深层拦截，最终排出的气流不会携带浮尘回落到室内地面或家具表面，避免清洁过程中的二次污染。

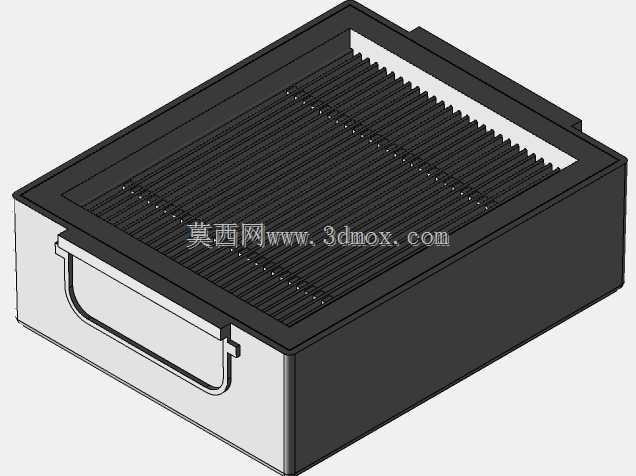

　　从功能特性上拆解，这个组件采用外框加折叠滤材的经典结构，硬质外框选用ABS材质注塑成型，边框做了均匀的密封筋设计，安装到位后能和尘盒的安装槽紧密贴合，不存在气流短路的缝隙，避免未经过滤的脏空气从侧边缝隙漏出。滤材部分采用连续打折的HEPA滤纸，折痕间距控制在1.2mm左右，既保证了足够的通风面积降低风阻，又能在有限的安装空间内最大化滤材展开面积，延长单次使用的容尘周期，减少用户清理滤芯的频率。外框侧面设计的抽拉式把手，完全贴合用户日常取放的操作习惯，手指扣入把手槽即可轻松将滤芯从尘盒中抽出，清理时直接拍打或用软毛刷清扫滤材表面浮尘即可，不需要额外工具拆卸。

　　从设计思路层面复盘，整个组件的结构完全围绕安装边界和使用需求做匹配，首先是外框的外形尺寸严格对应尘盒安装腔的限位尺寸，长宽方向预留了0.2mm的安装间隙，既不会因为尺寸公差导致安装卡滞，也不会因为间隙过大出现晃动漏风。外框侧边的定位凸台，和尘盒内壁的定位凹槽一一对应，安装时只有方向正确才能完全推入，避免用户装反导致滤材迎风面方向错误影响过滤效果。滤材和外框的连接采用聚氨酯胶封边，胶层均匀覆盖滤材和外框的结合缝隙，不会出现滤材脱边、漏胶堵塞滤孔的问题，同时胶层的耐温范围覆盖-20℃到60℃，适配家用环境的常规温度区间，不会因为冬季低温或夏季靠近热源出现胶层开裂失效。

　　再看安装边界的细节处理，滤芯的进风面完全正对尘盒的出风通道，整个迎风面没有多余的结构遮挡，气流可以均匀通过整个滤材截面，不会出现局部风速过高导致滤材过早堵塞的问题。外框的厚度方向做了阶梯式限位，推入安装腔后外框端面和尘盒端面齐平，不会突出尘盒表面影响尘盒和主机的扣合密封。滤材的折峰处做了点胶固定，避免风机吸力较大时滤材折片倒伏粘连，保证长期使用过程中滤材的通风面积始终保持稳定，不会因为滤材变形导致风阻上升、整机吸力下降。这类过滤组件的结构设计看似简单，实则每一处尺寸、每一个结构特征都要平衡过滤效率、风阻、容尘量、安装便利性、使用寿命多个维度的需求，比如折距如果过小，虽然滤材面积更大，但滤材缝隙容易被大颗粒灰尘堵塞，反而会缩短滤芯使用寿命；折距过大则会导致相同体积下滤材面积不足，过滤效率达不到HEPA等级要求，同时风阻上升会增加风机负载，缩短整机电池的续航时间。外框的密封筋高度也经过反复验证，筋高0.8mm时既能保证安装后密封效果，又不会因为插拔阻力过大导致用户取放困难。
