Hirth双缸发动机配套空气过滤装置结构

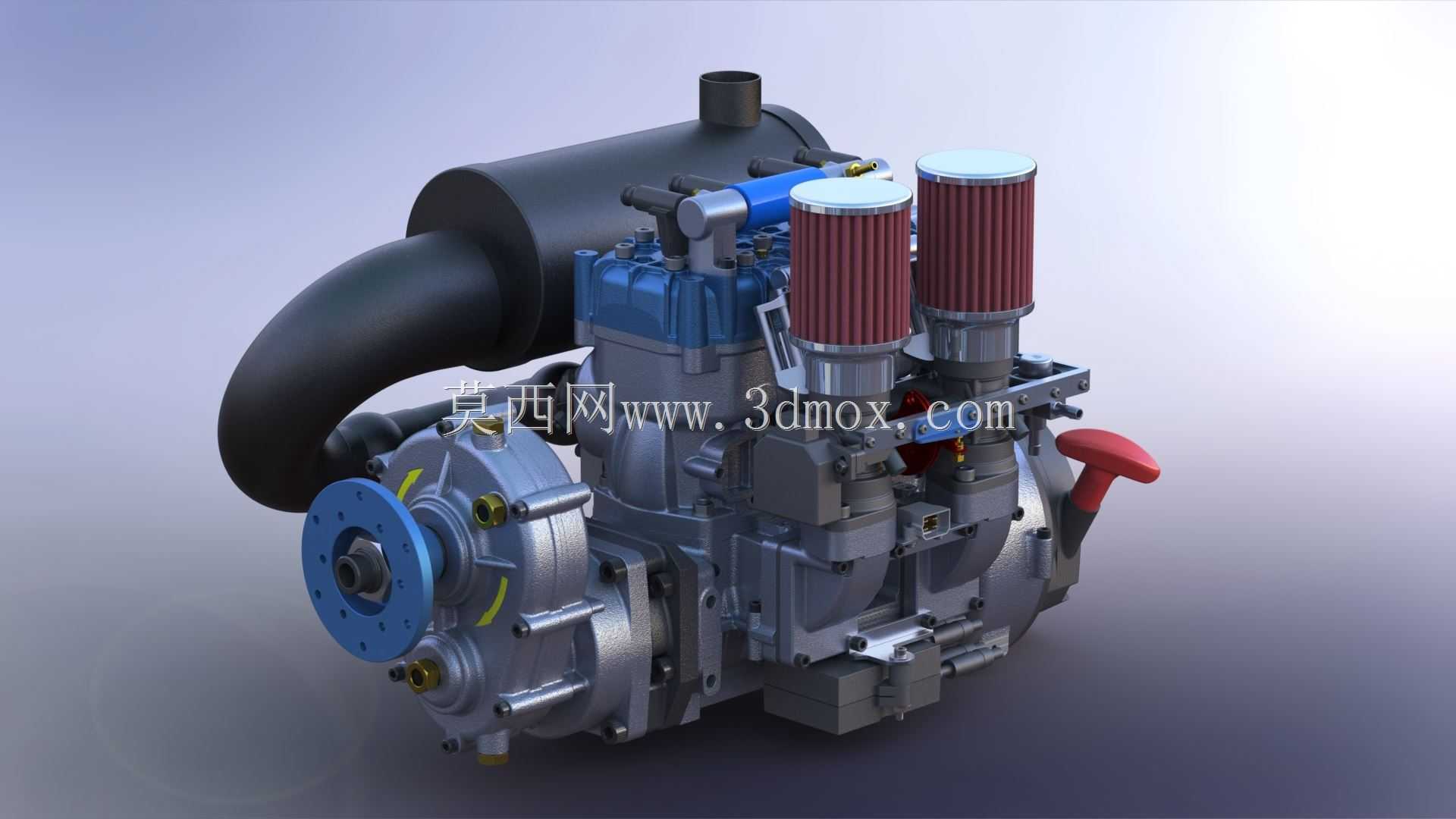

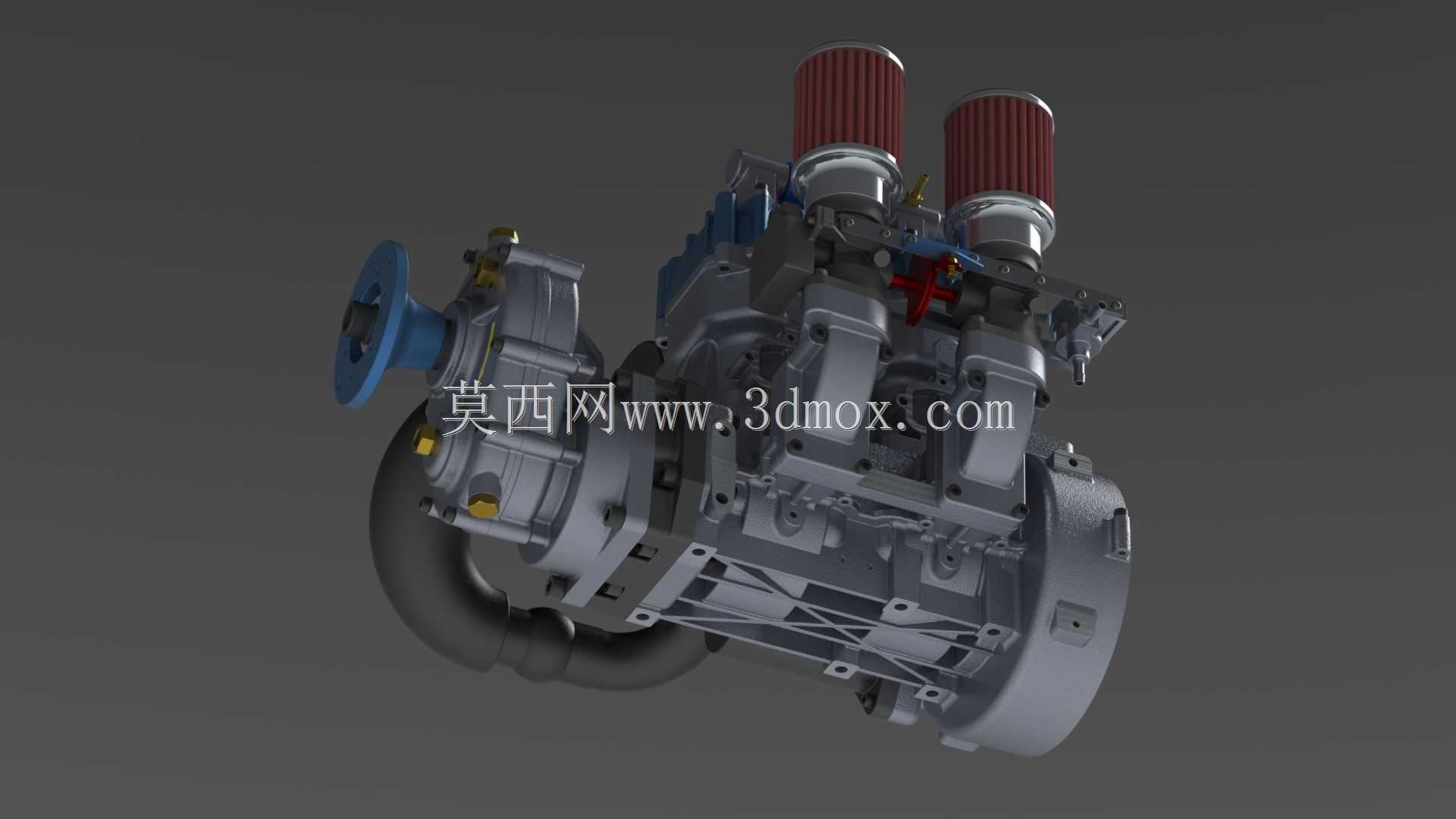

　　这套适配Hirth系列小型航空/特种动力双缸发动机的空气过滤装置，在轻型动力装备的进气防护场景中承担核心作用，常见于轻型无人机动力组、小型雪地摩托、超轻型载人飞行器、便携应急动力站这类对动力重量、进气可靠性要求严苛的应用场景，这类工况普遍存在作业环境粉尘浓度波动大、动力舱安装空间紧凑、整机重量控制严格的特点，进气过滤装置的性能直接决定发动机缸体、活塞环组的磨损速率，是影响动力单元大修周期的关键外围部件。

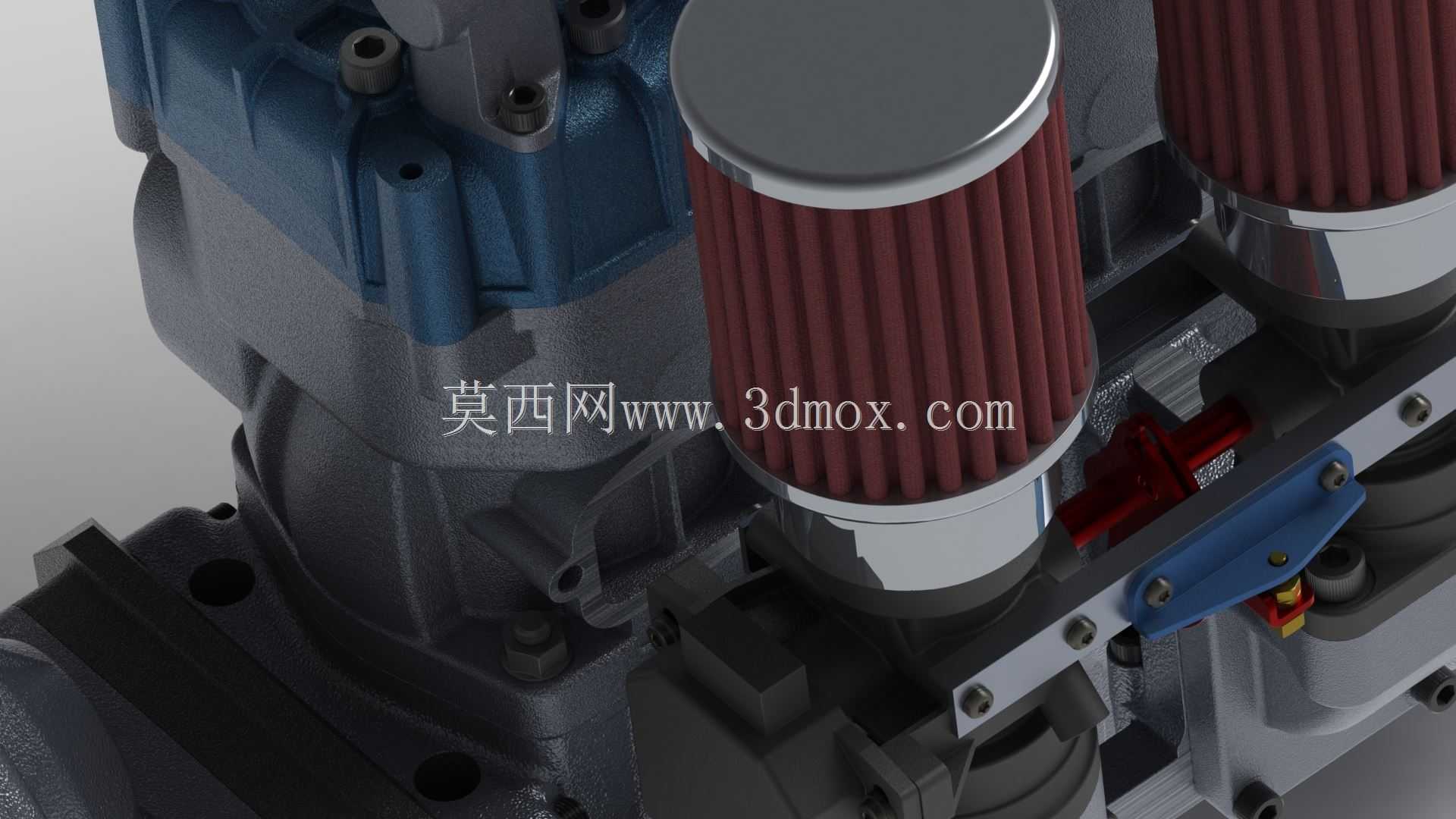

　　从实际功能逻辑来看，该装置采用双滤芯并列布局，区别于传统单滤芯结构，在有限的动力舱横向空间内最大化了滤纸有效过滤面积，能够在发动机高转速大负荷进气需求下，维持更低的进气阻力，避免因进气负压过大导致的动力输出折损，同时双滤芯的冗余设计可以在单滤芯出现意外破损、堵塞时，短时间内维持基础过滤能力，降低极端工况下发动机拉缸的风险。装置配套的大曲率橡胶进气弯管，直接对接发动机节气门体上游的进气汇流腔，弯管内壁做了流线型过渡处理，没有突兀的截面突变，能够减少进气紊流的产生，让进入两个气缸的进气量更均衡，避免单缸空燃比偏移导致的运转抖动问题。

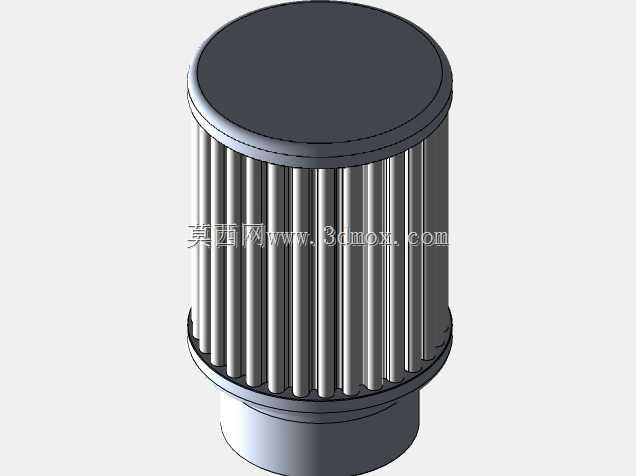

　　设计层面的考量完全贴合小型动力的实际使用需求，两个外露的圆柱式滤芯采用金属端盖+径向密封的结构，滤芯与安装基座的配合面设置了环形橡胶密封圈，不需要额外的卡箍紧固件，只需要旋转滤芯端盖的快拆结构即可完成更换，野外无工具维护的便利性极强，适配特种装备户外作业的维护条件。滤芯旁侧设置的红色手动泵结构，是针对低温环境启动设计的辅助泵油部件，和过滤装置集成在同一安装支架上，减少了动力舱内的独立固定点，整体集成度更高。安装基座采用压铸铝合金材质，在保证安装强度的前提下尽可能降低结构重量，基座上预留的多个螺栓安装孔直接对应发动机缸头的原有安装位，不需要对发动机本体做额外打孔改装，适配性更强。

　　从安装边界尺寸来看，整套装置的横向宽度控制在双缸发动机的缸体宽度范围内，不会超出发动机两侧的原有轮廓，避免在整机装配时和周边的机架、油箱、散热结构产生干涉；进气弯管的走向沿着发动机缸体的侧上方布置，最高点低于发动机顶部的散热鳍片平面，不会额外增加动力单元的整体高度，适配轻型飞行器这类对动力包络尺寸有严格限制的安装场景。滤芯的更换预留空间在装置正上方，只需要留出不超过滤芯本身长度的操作空间即可完成维护，不需要拆解周边其他管路部件，维护效率远高于传统内置式空滤结构。

　　实际使用中，这套过滤装置的滤纸选用适配多粉尘环境的褶皱式复合滤纸，过滤精度可以满足小型二冲程/四冲程发动机的进气要求，能够拦截绝大多数10微米以上的硬质粉尘颗粒，同时滤纸的透气量经过匹配计算，在发动机全转速区间都不会出现进气不足的问题，平衡了过滤效率和进气阻力这两个核心性能指标。装置上集成的安装支架同时兼顾了进气温度传感器的安装位，传感器探头直接伸入进气汇流腔内，不需要额外设计传感器安装结构，进一步简化了动力单元的外围管路布局。
