圆柱螺旋压缩弹簧结构设计

　　在各类机械设备的结构设计中，弹性缓冲、复位、储能类元件的选型与建模，往往是决定设备运行稳定性的关键细节，圆柱螺旋压缩弹簧作为应用范围最广的弹性元件之一，几乎覆盖了从通用工业设备到民用机电产品的绝大多数场景。这类弹簧的核心作用，是在承受轴向压力时产生反向弹性力，以此实现缓冲吸振、控制机构运动、储存输出能量、测力计量等功能，小到家电按键的复位结构，大到重型工程机械的悬架缓冲系统、冲压设备的卸料复位机构、阀门的启闭控制结构，都能见到这类压缩弹簧的应用。

　　从实际工程应用的场景来看，不同工况下对压缩弹簧的参数要求差异极大：在高频往复运动的机构中，比如自动化产线的顶料复位结构，需要弹簧具备足够的疲劳强度，避免长期循环载荷下出现断裂失效；在重载缓冲场景，比如工程机械的行走机构缓冲部位，需要弹簧具备更高的刚度与承载能力，同时要保证压并时的应力在材料许用范围内；而在精密仪器的测力结构中，则对弹簧的刚度线性度有极高要求，保证压缩量与弹力的对应关系稳定，不会出现力值偏移影响测量精度。

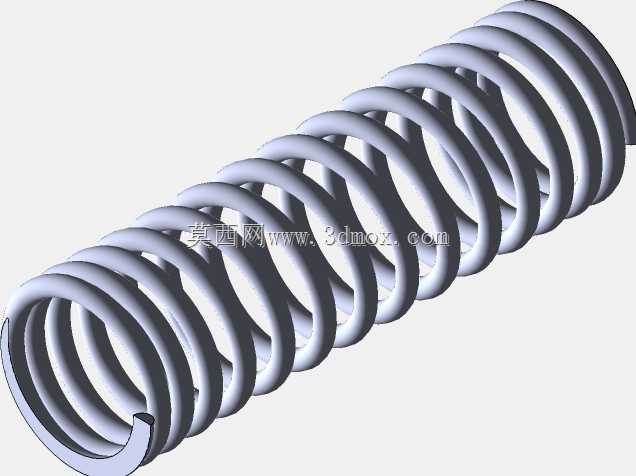

　　这款圆柱螺旋压缩弹簧的设计，首先从结构选型上采用了等节距圆柱螺旋结构，两端设置有并紧磨平的支撑圈，这一设计细节是为了保证弹簧在受压时，端面能够与安装基座完全贴合，避免受力时出现偏载、倾斜的问题，很多新手在建模时容易忽略支撑圈的处理，直接将有效圈数延伸到弹簧两端，实际装配后就会发现弹簧受力不均，极易出现侧向弯曲，大幅缩短使用寿命。弹簧的有效圈数是决定刚度的核心参数，建模过程中需要根据预设的工作载荷、工作行程，结合选定的弹簧丝材料切变模量，计算匹配的有效圈数，同时要预留足够的预压量，避免设备运行时弹簧出现松动异响，还要校核最大压缩量下的弹簧丝切应力，确保不会超过材料的许用应力值，防止出现永久变形。

　　从安装边界的角度考虑，这款弹簧的外径尺寸需要匹配安装位置的导向结构，多数压缩弹簧在使用时会配置导杆或者导套，避免受压时失稳弯曲，因此建模时需要严格控制弹簧的外径公差与内径公差：如果是内置导杆的安装方式，弹簧内径要比导杆直径留出合理的配合间隙，间隙过小会导致弹簧伸缩时与导杆摩擦卡顿，间隙过大则起不到导向作用，依然容易出现失稳；如果是外置导套的安装方式，弹簧外径要比导套内径留出适配间隙，避免伸缩过程中出现卡滞。弹簧的自由长度需要结合安装空间的预压要求确定，安装时的预压缩量一般设置为弹簧全变形量的10%-20%，保证弹簧在初始安装状态下就有足够的预紧力，不会在设备振动时出现窜动。

　　建模过程中，螺旋扫掠路径的生成是核心步骤，需要区分有效圈与支撑圈的节距变化：两端的支撑圈节距逐步减小至弹簧丝直径，实现并紧效果，同时对支撑圈的端面进行磨平处理，磨平长度一般不小于3/4圈，保证端面的平面度与支撑面积。弹簧丝的截面为标准圆形，这一截面形状在承受扭转切应力时应力分布均匀，加工工艺成熟，适合绝大多数常规应用场景。在实际装配验证时，需要模拟弹簧从自由长度到最大工作压缩量的全行程运动，检查弹簧在压缩过程中是否会与周边零部件出现干涉，同时校核压并长度是否小于工作行程下的最小长度，避免弹簧被压并后出现刚性冲击，损坏周边结构。

　　很多结构设计人员在选用压缩弹簧时，往往只关注承载力与行程，忽略了弹簧的固有频率与设备工作频率的匹配问题，如果设备的工作频率接近弹簧的固有频率，就会引发共振，导致弹簧应力急剧上升，很快出现断裂失效，因此在设计阶段就需要计算弹簧的固有频率，使其避开设备的工作频率区间，必要时可以通过调整弹簧丝直径、有效圈数、中径参数来改变固有频率，保证运行稳定性。此外，弹簧的端部结构选择也需要结合安装场景调整，除了常见的并紧磨平端，还有并紧不磨平、不并紧端等形式，不过在要求受力平稳的中高速、重载场景下，并紧磨平的端部结构是可靠性最高的选择。
